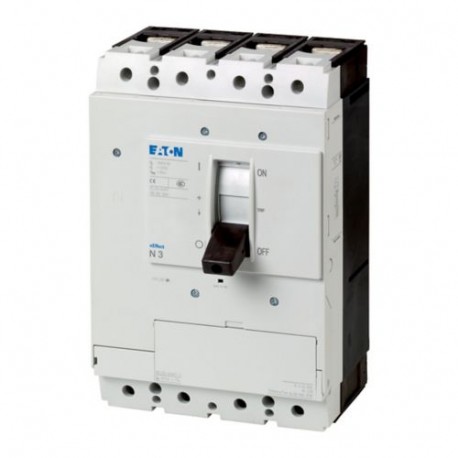

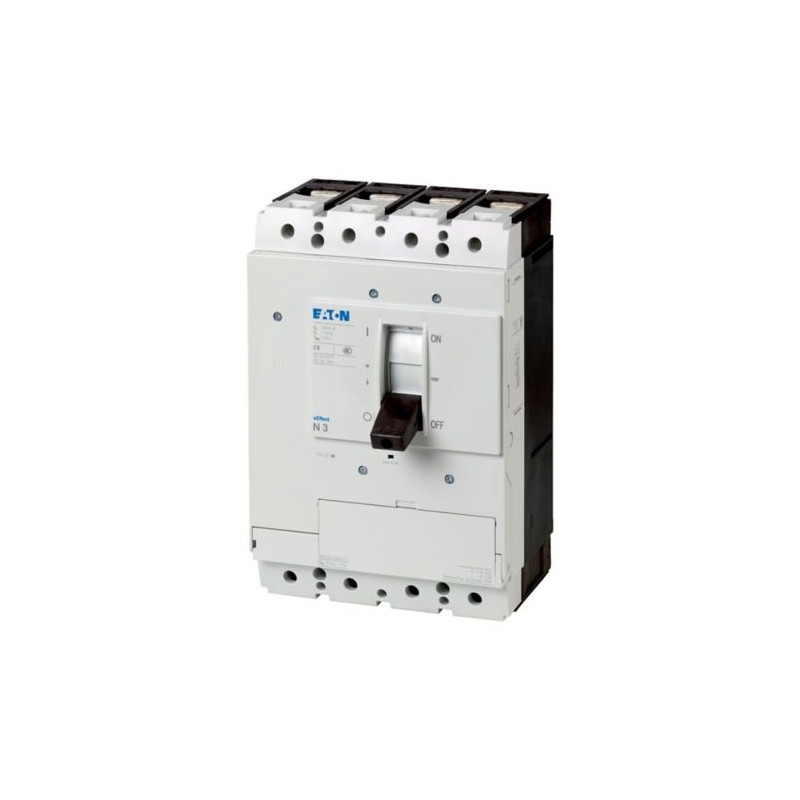

PN3-4-400 266021 0004358930 EATON ELECTRIC Lasttrennschalter, 4p, 400A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PN3-4-400 266021 0004358930 EATON ELECTRIC Lasttrennschalter, 4p, 400A

PN3-4-400

266021

0004358930

EATON-MOELLER

Lasttrennschalter, 4p, 400A

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Leistungsschalter NZM

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $807.00
Stückpreis: $807.00

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Lasttrennschalter, 4p, 400A
Lasttrennschalter PN..-.. erfüllen die Trenneigenschaften auch für geerdete IT-Netze. Zubehöre wie z. B. Brückenbausätze, Anschlussklemmen und Türkupplungsdrehgriffe gestatten den individuellen Einbau in die unterschiedlichsten Verteilersysteme. PN Typen nicht für Remote-Funktion geeignet. Hinweise: Hauptschaltereigenschaften einschließlich Zwangsläufigkeit nach IEC/EN 60204 und VDE 0113. Trennereigenschaften nach IEC/EN 60947-3 und VDE 0660. Berührungsschutz nach VDE 0160 Teil 100.

Lieferprogramm

Sortiment
Lasttrennschalter
Schutzfunktion
Lasttrennschalter / Hauptschalter
Norm/Zulassung
IEC
Einbautechnik
Festeinbau
Baugröße
PN4
Beschreibung
Hauptschaltereigenschaften einschließlich Zwangsläufigkeit nach IEC/EN 60204 und VDE 0113.
Trennereigenschaften nach IEC/EN 60947-3 und VDE 0660.
Berührungsschutz nach VDE 0160 Teil 100.
Polzahl
4-polig
Standardausrüstung
Schraubanschluss
Schaltstellungen
I, 0
Bemessungsstrom = Bemessungsdauerstrom [In= Iu]
400 A
Kurzschlussschutz max. gL-Sicherung
630 A gL

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 60947, VDE 0660
Berührungsschutz
finger- und handrückensicher nach DIN EN 50274/VDE 0106 Teil 110
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
UmgebungstemperaturUmgebungstemperatur Lagerung
- 40 - + 70 °C
UmgebungstemperaturBetrieb
-25 - +70 °C
Schockfestigkeit (Halbsinusstoß 10 ms) nach IEC 60068-2-27
20 (Halbsinusstoß 20 ms) g
Sichere Trennung nach EN 61140zwischen Hilfskontakten und Hauptstrombahnen
500 V AC
Sichere Trennung nach EN 61140zwischen den Hilfskontakten
300 V AC
EinbaulageEinbaulage
senkrecht und 90° nach allen Richtungen
mit Fehlerstromauslöser XFI:
- NZM1, N1, NZM2, N2: senkrecht und 90° nach allen Richtungen
mit Steckvorrichtung:
- NZM1, N1, NZM2, N2: senkrecht, 90° rechts/links
mit Ausfahrvorrichtung:
- NZM3, N3: senkrecht, 90° links
- NZM4, N4: senkrecht
mit Fernantrieb:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: senkrecht und 90° nach allen Richtungen

Energie-Einspeiserichtung
nach Bedarf
SchutzartGerät
im Bereich der Bedienteile: IP20 (Basisschutzart)
SchutzartGehäuse
mit Blendrahmen: IP40
mit Türkupplungsdrehgriff: IP66
SchutzartAnschlussklemmen
Tunnelklemme: IP10
Phasentrenner und Bandklemme: IP00
Lasttrennschalter
Bemessungsstoßspannungsfestigkeit [Uimp]Hauptstrombahnen
8000 V
Bemessungsstoßspannungsfestigkeit [Uimp]Hilfsstrombahnen
6000 V
Bemessungsbetriebsspannung [Ue]
690 V AC
Bemessungsbetriebsfrequenz [f]
50/60 Hz
Bemessungsstrom = Bemessungsdauerstrom [In= Iu]
400 A
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsisolationsspannung [Ui]
1000 V
Einsatz in ungeerdeten Netzen
≦ 690 V
Weitere Technische Daten (Blätterkatalog)
Bemessungskurzschlusseinschaltvermögen [Icm]
690 V 50/60 Hz [Icm]
25 kA
Bemessungskurzzeitstromfestigkeit
t = 0.3 s [Icw]
12 kA
t = 1 s [Icw]
12 kA
bedingter Bemessungskurzschlussstrom [kA]
mit Vorsicherung
PN3(N3)-400…630: 630 A gG/gL
400/415 V
100 kA
690 V
80 kA
mit nachgeschalteter Sicherung
PN3(N3)-400…630: 630 A gG/gL
400/415 V
100 kA
690 V
80 kA
Bemessungsein- und -ausschaltvermögen
Bemessungsbetriebsstrom [Ie]AC-22/23A415 V [Ie]
400 A
Bemessungsbetriebsstrom [Ie]AC-22/23A690 V [Ie]
400 A
Lebensdauer, mechanisch [Schaltspiele]
15000
max. Schalthäufigkeit
60 S/h
Lebensdauer, elektrisch
AC-1400 V 50/60 Hz [Schaltspiele]
5000
AC-1415 V 50/60 Hz [Schaltspiele]
5000
AC-1690 V 50/60 Hz [Schaltspiele]
3000
AC-3400 V 50/60 Hz [Schaltspiele]
3000
AC-3415 V 50/60 Hz [Schaltspiele]
3000
AC-3690 V 50/60 Hz [Schaltspiele]
2000
Anschlussquerschnitte
Standardausrüstung
Schraubanschluss
Optionale Zusatzausrüstung
Rahmenklemme
Tunnelklemmen
Rückseitiger Anschluss
Cu-Leitungen, Cu-KabelRahmenklemmeeindrähtig
2 x 16 mm2
Cu-Leitungen, Cu-KabelRahmenklemmemehrdrähtig
1 x (35 - 240)
2 x (25 - 120) mm2
Cu-Leitungen, Cu-KabelTunnelklemmemehrdrähtig1-Loch
1 x (25 - 185) mm2
Cu-Leitungen, Cu-KabelTunnelklemmemehrdrähtigDoppelloch
1 x (50 - 240)
2 x (50 - 240) mm2
Cu-Leitungen, Cu-KabelSchraubanschluss und rückseitiger Anschlussdirekt am Schaltereindrähtig
1 x 16
2 x 16 mm2
Cu-Leitungen, Cu-KabelSchraubanschluss und rückseitiger Anschlussdirekt am Schaltermehrdrähtig
1 x (25 - 120)
2 x (25 - 120) mm2
Cu-Leitungen, Cu-KabelSchraubanschluss und rückseitiger AnschlussAnschlussverbreiterungAnschlussverbreiterung
2 x 300 mm2
AL-Leitungen, Al-KabelTunnelklemmeeindrähtig
1 x 16 mm2
AL-Leitungen, Al-KabelTunnelklemmemehrdrähtig1-Loch
1 x (25 - 185)2)mm2
AL-Leitungen, Al-KabelTunnelklemmemehrdrähtig
2)Je nach Kabelhersteller bis zu 240 mm² anschließbar.
AL-Leitungen, Al-KabelTunnelklemmemehrdrähtigDoppelloch
1 x (50 - 240)
2 x (50 - 240) mm2
AL-Leitungen, Al-KabelSchraubanschluss und rückseitiger Anschlussdirekt am Schaltereindrähtig
1 x 16
2 x (10 - 16) mm2
AL-Leitungen, Al-KabelSchraubanschluss und rückseitiger Anschlussdirekt am Schaltermehrdrähtig
1 x (25 - 120)
2 x (25 - 120) mm2
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Rahmenklemme [min.]
6 x 16 x 0.8 mm
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Rahmenklemme [max.]
10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Schraubanschluss und rückseitiger AnschlussCu-Band, gelocht [min.]
6 x 16 x 0.8 mm
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Schraubanschluss und rückseitiger AnschlussCu-Band, gelocht [max.]
10 x 32 x 1.0 + 5 x 32 x 1.0 mm
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Schraubanschluss und rückseitiger AnschlussAnschlussverbreiterung
(2 x) 10 x 50 x 1.0 mm
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger AnschlussSchraubanschluss
M10
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger Anschlussdirekt am Schalter [min.]
20 x 5 mm
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger Anschlussdirekt am Schalter [max.]
30 x 10
+ 30 x 5 mm
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger AnschlussAnschlussverbreiterungAnschlussverbreiterung [max.]
2 x (10 x 50) mm

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
400 A
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
43.2 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+70 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Low-voltage industrial components (EG000017) / Lasttrennschalter (EC000216)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Lastschalter, Lasttrennschalter, Steuerschalter / Lasttrennschalter (ecl@ss13-27-37-14-03 [AKF060018])
Ausführung als Hauptschalter
ja
Ausführung als Wartungs-/Reparaturschalter
ja
Ausführung als Sicherheitsschalter
nein
Ausführung als NOT-AUS-Einrichtung
ja
Ausführung als Wendeschalter
nein
Anzahl der Schalter
1
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Bemessungsbetriebsspannung
690 - 690 V
Bemessungsdauerstrom Iu
A
Bemessungsdauerstrom bei AC-23, 400 V
0 A
Bemessungsdauerstrom bei AC-21, 400 V
0 A
Bemessungsbetriebsleistung bei AC-3, 400 V
0 kW
Bemessungskurzzeitstromfestigkeit Icw
12 kA
Bemessungsbetriebsleistung bei AC-23, 400 V
200 kW
Schaltleistung bei 400 V
0 kW
Bedingter Bemessungskurzschlussstrom Iq
0 kA
Polzahl
4
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Wechsler
0
Motorantrieb optional
nein
Motorantrieb integriert
nein
Spannungsauslöser optional
nein
Gerätebauart
Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung
ja
Geeignet für Frontbefestigung 4-Loch
nein
Geeignet für Frontbefestigung Zentral
nein
Geeignet für Verteilereinbau
ja
Geeignet für Zwischenbau
ja
Farbe des Betätigungselements
schwarz
Ausführung des Betätigungselements
Kipphebel
Verriegelbar
ja
Anschlussart Hauptstromkreis
Schraubanschluss
Mit vormontierter Verkabelung
nein
Schutzart (IP), frontseitig
IP20
Schutzart (NEMA)
sonstige
Breite
185 mm
Höhe
275 mm
Tiefe
159 mm
Breite in Teilungseinheiten

Datasheet - PDF

▲
Titel: Größe: Typ:
PN3-4-400 0004358930 266021 DE_266021.pdf 124 Kbytes PN3-4-400 0004358930 266021 DE_266021.pdf
