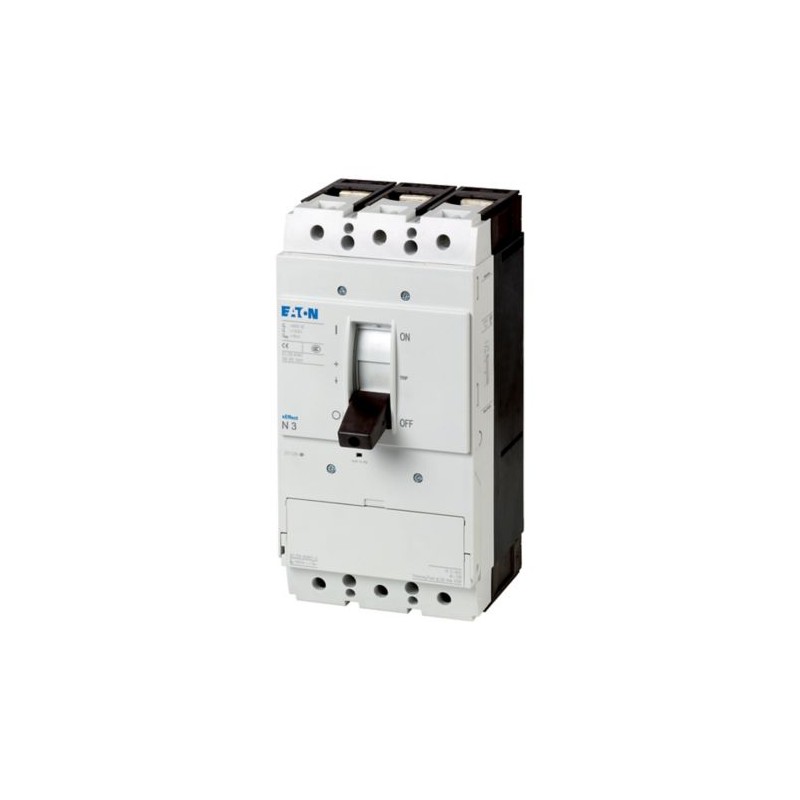

PN3-630 266018 EATON MOELLER Lasttrennschalter, 3p, 630A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

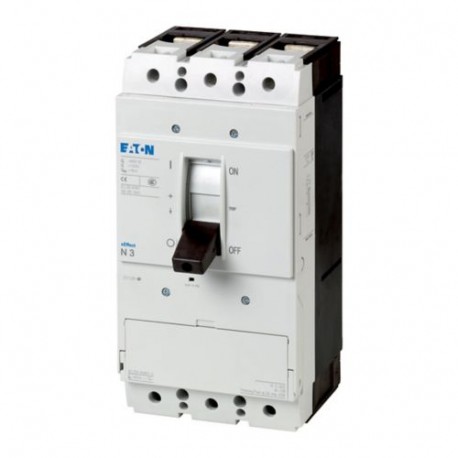

PN3-630 266018 EATON MOELLER Lasttrennschalter, 3p, 630A

PN3-630

266018

EATON - MOELLER

Verfügbar

Schiff am heute

Lasttrennschalter, 3p, 630A

Mehr Infos


Leitungsschutzschalter Sicherungsautomat Schutzschalter

Circuit-breakers NZM - EATON - MOELLER

Compact switch-disconnectors PN and N - EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Lieferprogramm
Sortiment
  Lasttrennschalter
Schutzfunktion
  Lasttrennschalter / Hauptschalter
Norm/Zulassung
  IEC
Einbautechnik
  Festeinbau
Baugröße
  PN3
Beschreibung
  Hauptschaltereigenschaften einschließlich Zwangsläufigkeit nach IEC/EN 60204 und VDE 0113.
Trennereigenschaften nach IEC/EN 60947-3 und VDE 0660.
Berührungsschutz nach VDE 0160 Teil 100.
Polzahl
  3-polig
Standardausrüstung
  Schraubanschluss
Schaltstellungen
  I, 0
Bemessungsstrom = Bemessungsdauerstrom
In = IuA630
Kurzschlussschutz max. gL-Sicherung
 A gL630
Technische Daten
Lasttrennschalter
Bemessungsstoßspannungsfestigkeit
Uimp
Hauptstrombahnen
 V8000
Hilfsstrombahnen
 V6000
Bemessungsbetriebsspannung
UeV AC690
Bemessungsstrom = Bemessungsdauerstrom
In = IuA630
Überspannungskategorie/Verschmutzungsgrad
  III/3
Bemessungsisolationsspannung
UiV1000
Einsatz in ungeerdeten Netzen
 V 690

  Bemessungsbetriebsspannung: 40-60 Hz
Weitere Technische Daten (Blätterkatalog)


Bemessungskurzschlusseinschaltvermögen
690 V 50/60 Hz
IcmkA25
Bemessungskurzzeitstromfestigkeit
t = 0.3 s
IcwkA12
t = 1 s
IcwkA12
bedingter Bemessungskurzschlussstrom
mit Vorsicherung
 A gG/gLPN3(N3)-400…630: 630
400/415 V
 kA100
690 V
 kA80
mit nachgeschalteter Sicherung
 A gG/gLPN3(N3)-400…630: 630
400/415 V
 kA100
690 V
 kA80
Bemessungsein- und -ausschaltvermögen
Bemessungsbetriebsstrom
IeA
415 V
IeA630
690 V
IeA630
415 V
IeA630
690 V
IeA630
Lebensdauer, mechanisch
Schaltspiele 15000
max. Schalthäufigkeit
 S/h60
Lebensdauer, elektrisch
400 V 50/60 Hz
Schaltspiele 5000
415 V 50/60 Hz
Schaltspiele 5000
690 V 50/60 Hz
Schaltspiele 3000
400 V 50/60 Hz
Schaltspiele 3000
415 V 50/60 Hz
Schaltspiele 3000
690 V 50/60 Hz
Schaltspiele 2000

  Bei Stromwärmeverluste je Pol beziehen sich die Angaben auf den maximalen Nennstrom der Baugröße.
Stromwärmeverluste je Pol bei Iu bezogen auf den maximalen Nennstrom der Baugröße
 W40

  Bei Stromwärmeverluste je Pol beziehen sich die Angaben auf den maximalen Nennstrom der Baugröße.
Anschlussquerschnitte
Standardausrüstung
  Schraubanschluss
Cu-Leitungen, Cu-Kabel

Rahmenklemme

eindrähtig
 mm22 x 16
mehrdrähtig
 mm21 x (35 - 240)
2 x (25 - 120)
Tunnelklemme

mehrdrähtig
 mm2
1-Loch
  1 x (25 - 185)
Doppelloch
 mm21 x (50 - 240)
2 x (50 - 240)
Schraubanschluss und rückseitiger Anschluss

direkt am Schalter

eindrähtig
 mm21 x 16
2 x 16
mehrdrähtig
 mm21 x (25 - 120)
2 x (25 - 120)
Anschlussverbreiterung
 mm2
Anschlussverbreiterung
 mm22 x 300
AL-Leitungen, Al-Kabel



eindrähtig
 mm21 x 16
mehrdrähtig
 mm2
1-Loch
  1 x (25 - 185) 2)

  2) Je nach Kabelhersteller bis zu 240 mm² anschließbar.
Doppelloch
 mm21 x (50 - 240)
2 x (50 - 240)
Schraubanschluss und rückseitiger Anschluss

direkt am Schalter

eindrähtig
 mm21 x 16
2 x (10 - 16)
mehrdrähtig
 mm21 x (25 - 120)
2 x (25 - 120)
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)

Rahmenklemme


min.mm6 x 16 x 0.8

max.mm10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0
Schraubanschluss und rückseitiger Anschluss

Cu-Band, gelocht
min.mm6 x 16 x 0.8
Cu-Band, gelocht
max.mm10 x 32 x 1.0 + 5 x 32 x 1.0
Anschlussverbreiterung
 mm(2 x) 10 x 50 x 1.0
Cu-Schiene (Breite x Dicke)
mm
Schraubanschluss und rückseitiger Anschluss

Schraubanschluss
  M10
direkt am Schalter


min.mm20 x 5

max.mm30 x 10
+ 30 x 5
Anschlussverbreiterung
 mm
Anschlussverbreiterung
max.mm2 x (10 x 50)
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis

Bemessungsstrom zur Verlustleistungsangabe
InA630
Verlustleistung des Betriebsmittels, stromabhängig
PvidW107.16
Betriebsumgebungstemperatur min.
 °C-25
Betriebsumgebungstemperatur max.
 °C70
Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen

10.2.2 Korrosionsbeständigkeit
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
  Anforderungen der Produktnorm sind erfüllt.
10.2.5 Anheben
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Aufschriften
  Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
  Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften

10.9.2 Betriebsfrequente Spannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
  Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
  Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 6.0
Ausführung als Hauptschalter
  ja
Ausführung als Wartungs-/Reparaturschalter
  ja
Ausführung als Sicherheitsschalter
  nein
Ausführung als NOT-AUS-Einrichtung
  ja
Ausführung als Wendeschalter
  nein
Max. Bemessungsbetriebsspannung Ue bei AC
 V690
Bemessungsbetriebsspannung
 V690 - 690
Bemessungsdauerstrom Iu
 A630
Bemessungsdauerstrom bei AC-21, 400 V
 A0
Bemessungsbetriebsleistung bei AC-3, 400 V
 kW0
Bemessungskurzzeitstromfestigkeit Icw
 kA12
Bemessungsbetriebsleistung bei AC-23, 400 V
 kW315
Schaltleistung bei 400 V
 kW0
Bedingter Bemessungskurzschlussstrom Iq
 kA100
Polzahl
  3
Anzahl der Hilfskontakte als Öffner
  0
Anzahl der Hilfskontakte als Schließer
  0
Anzahl der Hilfskontakte als Wechsler
  0
Motorantrieb optional
  nein
Motorantrieb integriert
  nein
Spannungsauslöser optional
  nein
Gerätebauart
  Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung
  ja
Geeignet für Frontbefestigung 4-Loch
  nein
Geeignet für Frontbefestigung Zentral
  nein
Geeignet für Verteilereinbau
  ja
Geeignet für Zwischenbau
  ja
Farbe des Betätigungselements
  schwarz
Ausführung des Betätigungselements
  Kipphebel
Verriegelbar
  ja
Anschlussart Hauptstromkreis
  Schraubanschluss
Schutzart (IP), frontseitig
  IP20
Abmessungen
Ausblasraum, Mindestabstand zu anderen Teilen
Mindestabstand zu benachbarten Teilen
CAD-Daten
Weitere Produktinformationen (Verlinkungen)
IL01208009Z (AWA1230-1992) Leistungsschalter, Grundgerät


Datasheet - PDF
