> >INX40N3-12W 150079 RES8133WSW0NMNN2MNDX ELECTRIC Lasttrennschalter, 3p, 1250A, Einschub
Vorheriges Produkt Nächstes Produkt

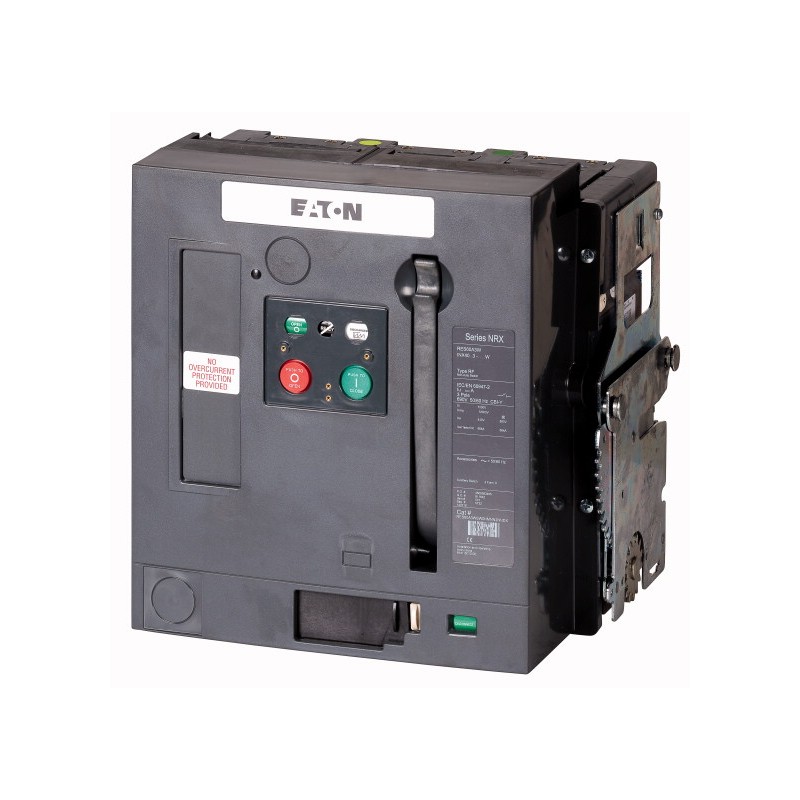

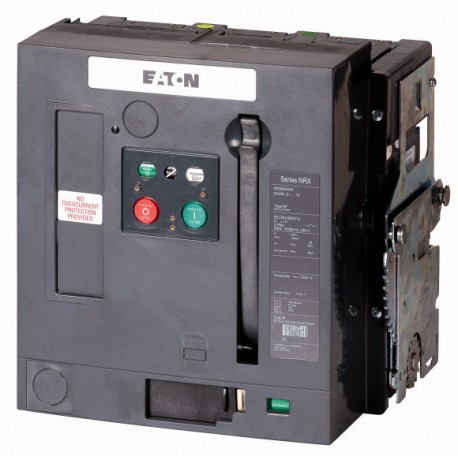

INX40N3-12W 150079 RES8133WSW0NMNN2MNDX EATON ELECTRIC Lasttrennschalter, 3p, 1250A, Einschub Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

INX40N3-12W 150079 RES8133WSW0NMNN2MNDX EATON ELECTRIC Lasttrennschalter, 3p, 1250A, Einschub

INX40N3-12W

150079

RES8133WSW0NMNN2MNDX

EATON-MOELLER

Lasttrennschalter, 3p, 1250A, Einschub

Mehr Infos


Home > EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Lasttrennschalter, 3p, 1250A, Einschub
Eaton Katalog Nr.
RES8133WSW0NMNN2MNDX
Lasttrennschalter INX, nach IEC/EN 60947, optional nachrüstbar mit umfangreichem Zubehör, Einspeiserichtung beliebig
[

Lieferprogramm

Sortiment
Offene Leistungsschalter/Lasttrennschalter
Sortiment
Offener Lasttrennschalter
Strombereich
bis 4000 A
Schutzfunktion
ohne Schutz
Einbautechnik
Ausfahrtechnik
Kassette muss separat bestellt werden.
Baugröße
INX40
Auslösetechnik
ohne Auslöser
Norm/Zulassung
IEC
Polzahl
3-polig
Schutzart
IP20, IP55 mit Schutzhaube, Türdichtungsrahmen IP41
optional nachrüstbar mit umfangreichem Zubehör
Bemessungsstrom = Bemessungsdauerstrom [In= Iu]
1200 A
Bemessungskurzschlusseinschaltvermögen bis 440V/690V 42/42 [Icm]
187 kA
Bemessungskurzzeitstromfestigkeit t = 1 s [Icw]
85 kA
Bemessungskurzzeitstromfestigkeit t = 3 s [Icw]
66 kA
,

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 60947
UmgebungstemperaturLagerung [ϑ]
-40 - +70 °C
UmgebungstemperaturUmgebungstemperatur
-25 - +70 °C
Einbaulage
Gebrauchskategorie
B
Schutzart
IP20, IP55 mit Schutzhaube, Türdichtungsrahmen IP41
Energie-Einspeiserichtung
beliebig
Hauptstrombahnen
Bemessungsstrom = Bemessungsdauerstrom [In= Iu]
1250 A
Bemessungsdauerstrom bei 50 °C [Iu]
1250 A
Bemessungsdauerstrom bei 60 °C [Iu]
1250 A
Bemessungsdauerstrom bei 70 °C [Iu]
1250 A
Bemessungsstoßspannungsfestigkeit [Uimp]
12000 V AC
Bemessungsbetriebsspannung [Ue]
690 V AC
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsisolationsspannung [Ui]
1000 V
Schaltvermögen
Bemessungskurzschlusseinschaltvermögen [Icm]bis 440 V 50/60 Hz [Icm]
187 kA
Bemessungskurzschlusseinschaltvermögen [Icm]bis 690 V 50/60 Hz [Icm]
166 kA
SchaltzeitenEinschaltzeit über Einschaltspule
35 ms
SchaltzeitenGesamtausschaltzeit über Arbeitsstromauslöser
22 ms
SchaltzeitenGesamtausschaltzeit über Unterspannungsauslösser
37 ms
maximale Schalthäufigkeitmaximale Schalthäufigkeit [Schaltspiele/h]
60
Verlustleistung bei Bemessungsstrom InAusfahrtechnik (Schalter mit Kassette)
90 W
Gewicht
Ausfahrtechnik3‐polig
70 kg
Ausfahrtechnik4‐polig
86 kg
Leerkassette3‐polig
27 kg
Leerkassette4-polig
35 kg
Anschlussquerschnitte
Cu-SchieneAusfahrtechnikschwarz
1 x 60 x 10 mm
Es handelt sich hierbei um Werte, die in eigenen Anlagen verwendet werden. Die Werte sind abhängig von der Temperatur, die um den Schalter herrscht und wird beeinflusst durch die Umgebungstemperatur, der Schutzart (IP), die Einbauhöhe, die Schottung und ggf. Fremdbelüftung. Dadurch kann je nach individueller Anlagenkonzeption ein "Derating" ergeben, welches durch eine Querschnittserhöhung dann wieder kompensiert werden kann. Genauen Aufschluss ergeben Erwärmungsprüfungen in der individuellen Schaltanlage.
,

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
1250 A
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
90 W
Betriebsumgebungstemperatur min.
-25 °C
Betriebsumgebungstemperatur max.
+70 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
,

Technische Daten nach ETIM 7.0

Niederspannungsschaltgeräte (EG000017) / Lasttrennschalter (EC000216)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Lastschalter, Lasttrennschalter, Steuerschalter / Lasttrennschalter ([email protected] [AKF060013])
Ausführung als Hauptschalter
ja
Ausführung als Wartungs-/Reparaturschalter
nein
Ausführung als Sicherheitsschalter
nein
Ausführung als NOT-AUS-Einrichtung
nein
Ausführung als Wendeschalter
nein
Anzahl der Schalter
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Bemessungsbetriebsspannung
690 - 690 V
Bemessungsdauerstrom Iu
1250 A
Bemessungsdauerstrom bei AC-23, 400 V
A
Bemessungsdauerstrom bei AC-21, 400 V
0 A
Bemessungsbetriebsleistung bei AC-3, 400 V
0 kW
Bemessungskurzzeitstromfestigkeit Icw
85 kA
Bemessungsbetriebsleistung bei AC-23, 400 V
0 kW
Schaltleistung bei 400 V
0 kW
Bedingter Bemessungskurzschlussstrom Iq
187 kA
Polzahl
3
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Wechsler
2
Motorantrieb optional
ja
Motorantrieb integriert
nein
Spannungsauslöser optional
ja
Gerätebauart
Einbaugerät Einschubtechnik
Geeignet für Bodenbefestigung
ja
Geeignet für Frontbefestigung 4-Loch
nein
Geeignet für Frontbefestigung Zentral
nein
Geeignet für Verteilereinbau
ja
Geeignet für Zwischenbau
nein
Farbe des Betätigungselements
grün
Ausführung des Betätigungselements
Drucktaster
Verriegelbar
ja
Anschlussart Hauptstromkreis
Schienenanschluss
Schutzart (IP), frontseitig
IP20
Schutzart (NEMA)
]

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN.pdf 51 Mbytes
INX40N3-12W RES8133WSW0NMNN2MNDX 150079 150079_DE.pdf 273 Kbytes INX40N3-12W RES8133WSW0NMNN2MNDX 150079 150079_DE.pdf
