> >INX16B3-12W 123080 ELECTRIC Lasttrennschalter, 3p, 1250A, Einschub
Vorheriges Produkt Nächstes Produkt

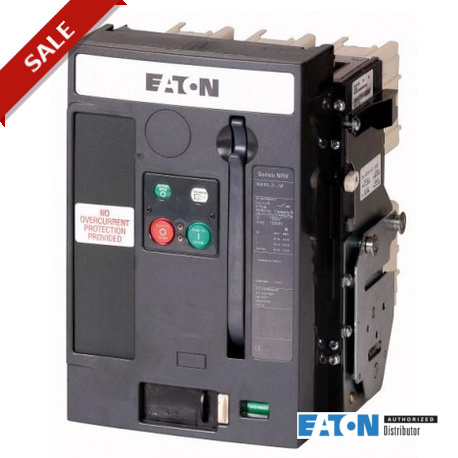

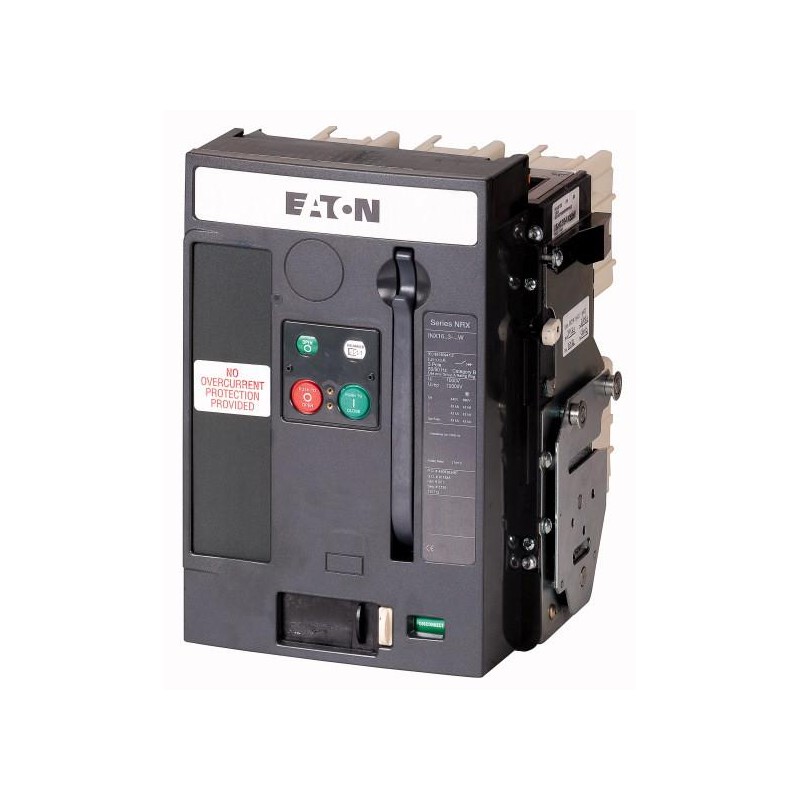

INX16B3-12W 123080 EATON ELECTRIC Lasttrennschalter, 3p, 1250A, Einschub Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

INX16B3-12W 123080 EATON ELECTRIC Lasttrennschalter, 3p, 1250A, Einschub

INX16B3-12W

123080

EATON-MOELLER

Lasttrennschalter, 3p, 1250A, Einschub

Mehr Infos


Home > EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Lieferprogramm
Sortiment
 Offene Leistungsschalter/Lasttrennschalter
Sortiment
 Offener Lasttrennschalter
Strombereich
 bis 4000 A
Schutzfunktion
 Lasttrennschalter
Einbautechnik
 Ausfahrtechnik
Baugröße
 INX16
Auslösetechnik
 ohne Auslöser
Norm/Zulassung
 IEC
Polzahl
 3-polig
Schutzart
 IP20, IP55 mit Schutzhaube, Türdichtungsrahmen IP41
optional nachrüstbar mit umfangreichem Zubehör
Bemessungsstrom = Bemessungsdauerstrom
 In= Iu A 1250
Einschaltvermögen Icm bis 440 V 50/60 Hz
 Icm kA 88
t = 1 s
 Icw kA 42


Kassette muss separat bestellt werden.

Technische Daten
Allgemeines
Normen und Bestimmungen
 IEC/EN 60947
Umgebungstemperatur
Lagerung
 ϑ °C -40 - +70
Umgebungstemperatur
 °C -25 - +70
Einbaulage
Gebrauchskategorie
 B
Schutzart
 IP20, IP55 mit Schutzhaube, Türdichtungsrahmen IP41
Energie-Einspeiserichtung
 beliebig
Hauptstrombahnen
Bemessungsstrom = Bemessungsdauerstrom
 In= Iu A 1250
Bemessungsdauerstrom bei 50 °C
 Iu A 1250
Bemessungsdauerstrom bei 60 °C
 Iu A 1250
Bemessungsdauerstrom bei 70 °C
 Iu A 1250
Bemessungsstoßspannungsfestigkeit
 Uimp V AC 12000
Bemessungsbetriebsspannung
 Ue V AC 690
Überspannungskategorie/Verschmutzungsgrad
 III/3
Bemessungsisolationsspannung
 Ui V 1000
Schaltvermögen
Bemessungskurzschlusseinschaltvermögen
 Icm
bis 440 V 50/60 Hz
 Icm kA 88
bis 690 V 50/60 Hz
 Icm kA 88
Bemessungskurzzeitstromfestigkeit 50/60 Hz
Bemessungskurzzeitstromfestigkeit (t=1s)
 Icw kA 42
Schaltzeiten
Einschaltzeit über Einschaltspule
 ms 25
Gesamtausschaltzeit über Arbeitsstromauslöser
 ms 25
Gesamtausschaltzeit über Unterspannungsauslösser
 ms 50
Lebensdauer
 S
Lebensdauer, mechanisch
 Schaltzyklen (EIN/AUS) 12500
Lebensdauer, mechanisch mit Wartung
 Schaltzyklen (EIN/AUS) 20000
Lebensdauer, elektrisch
 Schaltzyklen (EIN/AUS) 10000
Lebensdauer, elektrisch mit Wartung
 Schaltzyklen (EIN/AUS) 10000
maximale Schalthäufigkeit
 S/h
maximale Schalthäufigkeit
 Schaltspiele/h 60
Verlustleistung bei Bemessungsstrom In
Ausfahrtechnik (Schalter mit Kassette)
 W 180
Gewicht
Ausfahrtechnik
3‐polig
 kg 28
4‐polig
 kg 33
Leerkassette
3‐polig
 kg 28
4-polig
 kg 33
Anschlussquerschnitte
Cu-Schiene
Festeinbau
schwarz
 mm 2 x 5 x 80
Ausfahrtechnik
schwarz
 mm 2 x 5 x 80
Es handelt sich hierbei um Werte, die in eigenen Anlagen verwendet werden. Die Werte sind abhängig von der Temperatur, die um den Schalter herrscht und wird beeinflusst durch die Umgebungstemperatur, der Schutzart (IP), die Einbauhöhe, die Schottung und ggf. Fremdbelüftung. Dadurch kann je nach individueller Anlagenkonzeption ein Derating ergeben, welches durch eine Querschnittserhöhung dann wieder kompensiert werden kann. Genauen Aufschluss ergeben Erwärmungsprüfungen in der individuellen Schaltanlage.


Zulässiger Dauerstrom für Leistungsschalter, die bei unterschiedlichen Temperaturen innerhalb einer Schaltanlage eingesetzt werden. Die zu erwartenden Innentemperaturen können gemäß den einschlägigen IEC‐Vorschriften abgeschätzt werden.
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe
 In A 1250
Verlustleistung des Betriebsmittels, stromabhängig
 Pvid W 180
Betriebsumgebungstemperatur min.
 °C -25
Betriebsumgebungstemperatur max.
 °C 70
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen
10.2.2 Korrosionsbeständigkeit
 Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
 Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
 Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
 Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
 Anforderungen der Produktnorm sind erfüllt.
10.2.5 Anheben
 Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
 Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Aufschriften
 Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
 Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
 Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
 Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
 Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
 Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
 Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften
10.9.2 Betriebsfrequente Spannungsfestigkeit
 Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
 Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
 Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
 Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
 Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
 Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
 Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 6.0
Ausführung als Hauptschalter
 ja
Ausführung als Wartungs-/Reparaturschalter
 nein
Ausführung als Sicherheitsschalter
 nein
Ausführung als NOT-AUS-Einrichtung
 nein
Ausführung als Wendeschalter
 nein
Max. Bemessungsbetriebsspannung Ue bei AC
 V 690
Bemessungsbetriebsspannung
 V 690 - 690
Bemessungsdauerstrom Iu
 A 1250
Bemessungsdauerstrom bei AC-21, 400 V
 A 0
Bemessungsbetriebsleistung bei AC-3, 400 V
 kW 0
Bemessungskurzzeitstromfestigkeit Icw
 kA 42
Bemessungsbetriebsleistung bei AC-23, 400 V
 kW 0
Schaltleistung bei 400 V
 kW 0
Bedingter Bemessungskurzschlussstrom Iq
 kA 88
Polzahl
 3
Anzahl der Hilfskontakte als Öffner
 0
Anzahl der Hilfskontakte als Schließer
 0
Anzahl der Hilfskontakte als Wechsler
 2
Motorantrieb optional
 ja
Motorantrieb integriert
 nein
Spannungsauslöser optional
 ja
Gerätebauart
 Einbaugerät Einschubtechnik
Geeignet für Bodenbefestigung
 ja
Geeignet für Frontbefestigung 4-Loch
 nein
Geeignet für Frontbefestigung Zentral
 nein
Geeignet für Verteilereinbau
 ja
Geeignet für Zwischenbau
 nein
Farbe des Betätigungselements
 grün
Ausführung des Betätigungselements
 Drucktaster
Verriegelbar
 ja
Anschlussart Hauptstromkreis
 Schienenanschluss
Schutzart (IP), frontseitig
 IP20

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN.pdf 51 Mbytes
Lasttrennschalter, 3p, 1250A, Einschub - EATON - INX16B3-12W - 123080 251 Kbytes Lasttrennschalter, 3p, 1250A, Einschub - EATON - INX16B3-12W - 123080
