> >>E01 090401 ELECTRIC Kontaktelement, 1 Öffner, Frontbefestigung, Steckanschluss
Vorheriges Produkt Nächstes Produkt

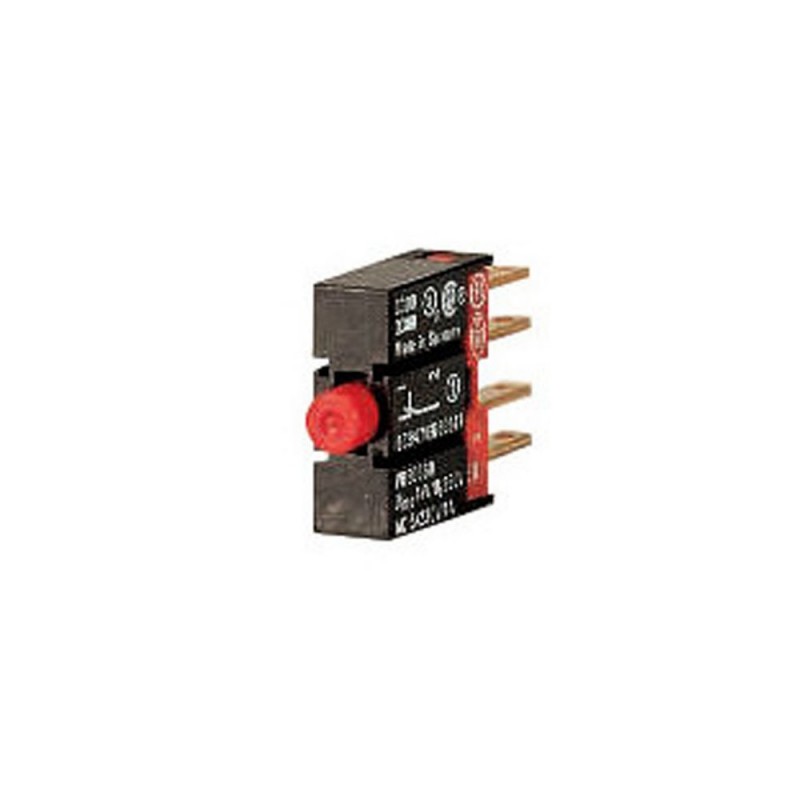

E01 090401 EATON ELECTRIC Kontaktelement, 1 Öffner, Frontbefestigung, Steckanschluss Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

E01 090401 EATON ELECTRIC Kontaktelement, 1 Öffner, Frontbefestigung, Steckanschluss

E01

090401

EATON-MOELLER

50

Kontaktelement, 1 Öffner, Frontbefestigung, Steckanschluss

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschalterblock

Hilfskontroll- und Signalelemente

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $248.83
Stückpreis: $4.98

Menge Preis
50+$4.98
100+$4.60
150+$4.55
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Mehr Infos

▲


Kontaktelement, 1 Öffner, Frontbefestigung, Steckanschluss
Kontaktelement, Sortiment: Zusatzausrüstung, Einzelgerät, Anschlusstechnik: Flachsteckanschluss, Beschreibung: zulässige Betriebsspannung: 5 - 250 V, Kontaktbestückung Ö = Öffner: 1 Ö, Kontaktbestückung Hinweis: = Sicherheitsfunktion, durch Zwangsöffnung nach IEC/EN 60947-5-1, Schutzart: IP20 mit ISH2,8, Anbindung an SmartWire-DT: nein

Lieferprogramm

Sortiment
Zusatzausrüstung
Einzelgerät/Komplettgerät
Einzelgerät
Grundfunktion Zubehör
Kontaktelemente
Anschlusstechnik
Flachsteckanschluss
Beschreibung
zulässige Betriebsspannung: 5 - 250 V
Kontaktbestückung
Ö = Öffner
1 Ö
Hinweis
= Sicherheitsfunktion, durch Zwangsöffnung nach IEC/EN 60947-5-1
Schutzart
IP20 mit ISH2,8
Anbindung an SmartWire-DT
nein

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 60947, VDE 0660
Lebensdauer, mechanisch [Schaltspiele]
> 100 x 106
Betätigungsfrequenz [Schaltspiele/h]
≦ 3600
Betätigungskraft
≦ 3 N
Schutzart IEC/EN 60529
IP20 mit ISH2,8
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperaturoffen
-25 - +60 °C
Umgebungstemperaturgekapselt
- 25 - 40 °C
Einbaulage
Nach Bedarf
Schockfestigkeit
> 40
gemäß IEC 60068-2-27
Schockdauer 11 ms
Halbsinus g
Anschlussquerschnitte
0.5 - 1.0 mm2
Flachstecker
2.8 x 0.8 mm nach DIN 46244
Flachsteckhülse
2.8 x 0.8 mm nach DIN 46247 und IEC 60760
Strombahnen
Bemessungsstoßspannungsfestigkeit [Uimp]
4000 V AC
Bemessungsisolationsspannung [Ui]
250 V
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsbetriebsspannung [Ue]
250 V AC
Bedingter Kurzschlussstrom [Iq]
1 kA
Fehlschaltungssicherheitbei 24 V DC/5 mA [HF]
< 10-7(d. h. 1 Ausfall auf 107Schaltungen) Fehlerhäufigkeit
Fehlschaltungssicherheitbei 5 V DC/1 mA [HF]
< 5 x 10-6(d. h. 1 Ausfall auf 5 x 106Schaltungen) Fehlerhäufigkeit
Einsatz der Isolierstoffhülse ISH 2,8
>24 V AC/DC empfohlen
>50 V AC oder 120 V DC Pflicht, auch auf die freien Flachsteckanschlüsse
max. Kurzschlussschutzeinrichtungschmelzsicherungslos
FAZ-B6/1 Typ
max. KurzschlussschutzeinrichtungSchmelzsicherung [gG/gL]
10 A
Schaltvermögen
Bemessungsbetriebsstrom [Ie]AC-1524 V [Ie]
4 A
Bemessungsbetriebsstrom [Ie]AC-1548 V [Ie]
4 A
Bemessungsbetriebsstrom [Ie]AC-15110 V [Ie]
4 A
Bemessungsbetriebsstrom [Ie]AC-15220 V 230 V 240 V [Ie]
4 A
Bemessungsbetriebsstrom [Ie]DC-1324 V [Ie]
1.5 A
Bemessungsbetriebsstrom [Ie]DC-1342 V [Ie]
1 A
Bemessungsbetriebsstrom [Ie]DC-1360 V [Ie]
0.8 A
Bemessungsbetriebsstrom [Ie]DC-13110 V [Ie]
0.5 A
Bemessungsbetriebsstrom [Ie]DC-13220 V [Ie]
0.2 A

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
4 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0.1 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+60 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Low-voltage industrial components (EG000017) / Hilfsschalterblock (EC000041)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Komponente für Niederspannungs-Schalttechnik / Hilfsschalterblock (ecl@ss13-27-37-13-02 [AKN342018])
Anzahl der Kontakte als Wechsler
0
Anzahl der Kontakte als Schließer
0
Anzahl der Kontakte als Öffner
1
Anzahl der Fehlersignalschalter
0
Bemessungsbetriebsstrom Ie bei AC-15, 230 V
6 A
Ausführung des elektrischen Anschlusses
Schraubanschluss
Ausführung
aufsteckbar
Montageart
Frontbefestigung
Fassung
ohne

Approbationen

Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
46552
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
E01 E01 090401 DE_090401.pdf 116 Kbytes E01 E01 090401 DE_090401.pdf
