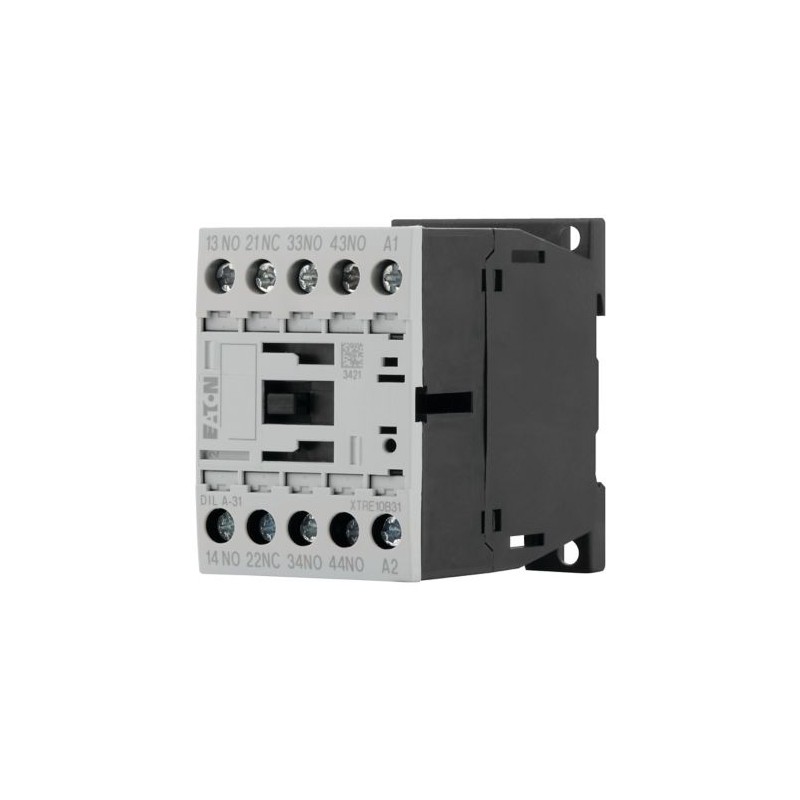

DILA-31(24V50/60HZ) 276368 EATON MOELLER Hilfsschütz, 3 Schließer + 1 Öffner, AC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

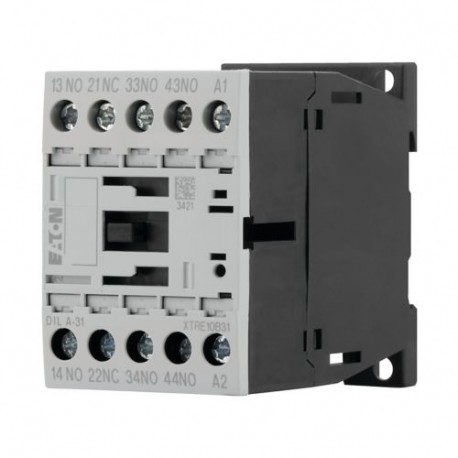

DILA-31(24V50/60HZ) 276368 EATON MOELLER Hilfsschütz, 3 Schließer + 1 Öffner, AC

DILA-31(24V50/60HZ)

276368

EATON - MOELLER

Verfügbar

Schiff am heute

Hilfsschütz, 3 Schließer + 1 Öffner, AC

Mehr Infos


Schütz

DIL Contactors - EATON - MOELLER

Contactor Relays DILA - EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

MengePreis
1+$18.69
7+$16.93
14+$16.51
21+$16.31
28+$16.18
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Lieferprogramm
Sortiment
  Hilfsschütze DILA
Applikation
  Hilfsschütz
Beschreibung
  Grundgeräte mit zwangsgeführten Kontakten
Anschlusstechnik
  Schraubklemmen
Bemessungsbetriebsstrom

AC-15

220 V 230 V 240 V
IeA4
380 V 400 V 415 V
IeA4
Kontaktbestückung

S = Schließer
  3 S
Ö = Öffner
  1 Ö
Schaltzeichen

Kennzahl/Ausführung der Kombinationen

Kennzahl
  31E
kombinierbar mit Hilfsschalterbaustein
  DILA-XHI(V)…
Betätigungsspannung
  24 V 50/60 Hz
Stromart AC/DC
  Wechselstrombetätigung
Hinweise
  Schaltglieder nach EN 50011.
Anschlussbezeichnung der Spule nach EN 50005.
Technische Daten
Allgemeines
Normen und Bestimmungen
  IEC/EN 60947, VDE 0660, UL, CSA
Lebensdauer, mechanisch

AC-betätigt
Schaltspielex 10610
DC-betätigt
Schaltspielex 10610
maximale Schalthäufigkeit
 S/h
maximale Schalthäufigkeit
Schaltspiele/h 9000
Klimafestigkeit
  Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperatur

offen
 °C-25 - +60
gekapselt
 °C- 25 - 40
Umgebungstemperatur Lagerung
 °C- 40 - 80
Einbaulage

Einbaulage

Schockfestigkeit (IEC/EN 60068-2-27)

Halbsinusstoß 10 ms

Grundgerät mit Hilfsbaustein
 g
Schließer
 g7
Öffner
 g5
Schutzart
  IP20
Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
  finger- und handrückensicher
Gewicht

AC-betätigt
 kg0.23
DC-betätigt
 kg0.28
Anschlussquerschnitte
 mm²
Schraubklemmen

eindrähtig
 mm21 x (0,75 - 4)
2 x (0,75 - 2,5)
feindrähtig mit Aderendhülse
 mm21 x (0,75 - 2,5)
2 x (0,75 - 2,5)
ein- oder mehrdrähtig
 AWG18 - 14
Anschlussschraube
  M3,5
Pozidriv-Schraubendreher
 Größe2
Schlitzschraubendreher
 mm0.8 x 5.5
1 x 6
max. Anzugsdrehmoment
 Nm1.2
Federzugklemmen

eindrähtig
 mm21 x (0,75 - 2,5)
2 x (0,75 - 2,5)
feindrähtig mit oder ohne Aderendhülse DIN 46228
 mm21 x (0,75 - 1.5)
2 x (0,75 - 1.5)
ein- oder mehrdrähtig
 AWG18 - 14
Schlitzschraubendreher
 mm0.8 x 5.5
1 x 6
Strombahnen
Zwangsführung der Schaltglieder nach ZH 1/457, einschließlich Hilfsschalterbaustein
  ja
Bemessungsstoßspannungsfestigkeit
UimpV AC8000
Überspannungskategorie/Verschmutzungsgrad
  III/3
Bemessungsisolationsspannung
UiV AC690
Bemessungsbetriebsspannung
UeV AC690
Bemessungsbetriebsstrom
 A
konventioneller thermischer Strom, 3-polig, 50 - 60 Hz

offen

Konventioneller thermischer Strom
IthA16
AC-15

220 V 230 V 240 V
IeA4
380 V 400 V 415 V
IeA4
500 V
IeA1.5
DC

DC-13 L/R 15 ms

Strombahnen in Reihe:
 A
1
24 VA10
1
60 VA6
2
60 VA10
1
110 VA3
3
110 VA6
1
220 VA1
3
220 VA5
DC L/R 50 ms

Strombahnen in Reihe:
 A
3
24 VA4
3
60 VA4
3
110 VA2
3
220 VA1
Konventioneller thermischer Strom
IthA16
Sichere Trennung nach EN 61140

zwischen Spule und Hilfskontakten
 V AC400
zwischen den Hilfskontakten
 V AC400
Kontaktzuverlässigkeit
Ausfallrateλ<10-8, < ein Ausfall auf 100 Mio. Schaltungen
(bei Ue = 24 V DC, Umin = 17 V, Imin = 5.4 mA)
Kurzschlussfestigkeit ohne Verschweißen

maximales Überstromschutzorgan

220 V 230 V 240 V
 PKZM04
380 V 400 V 415 V
 PKZM04
Kurzschlussschutz max. Schmelzsicherung

500 V
 A gG/gL10
Stromwärmeverluste bei Belastung mit Ith

AC-betätigt
 W0.3
DC-betätigt
 W0.3
Kraftantriebe
Spannungssicherheit
 x Uc
AC-betätigt
 x Uc

Anzugx Uc0.8 - 1.1
DC-betätigt
 x Uc

Anzugx Uc0.8 - 1.1
bei 24 V: ohne Hilfsschalter-Baustein (40 °C)
Anzugx Uc0.7 - 1.3
Leistungsaufnahme

50 Hz
AnzugVA24
50 Hz
HaltenVA3.4
50 Hz
HaltenW1.2
60 Hz
AnzugVA30
60 Hz
HaltenVA4.4
60 Hz
HaltenW1.4
50/60 Hz
AnzugVA27
25
50/60 Hz
HaltenVA4.2
3.3
50/60 Hz
HaltenW1.4
1.2
DC-betätigt
Anzug = HaltenW3
Einschaltdauer
 % ED100
Schaltzeiten bei 100 % Uc (Richtwerte)

AC-betätigt Schließzeit
 ms15 - 21
AC-betätigt Schließer Öffnungszeit
 ms9 - 18
DC-betätigt Schließzeit
 ms
Schaltzeiten DC-betätigt Schließzeit maxim.
 ms31
DC-betätigt Schließer Öffnungszeit
 ms
Schaltzeiten DC-betätigt Schließer Öffnungszeit maxim.
 ms12
Hinweise
Hinweise Ein- und Ausschaltbedingungen nach DC-13 L/R konstant nach Angabe
Zeit-/Strom-Kennlinien nach Auflegeblatt Schmelzsicherungen (Auf Anfrage)
Reine Gleichspannung, Drehstrom-Brückengleichrichter oder geglättete Zweipulsbrückengleichrichtung
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis

Bemessungsstrom zur Verlustleistungsangabe
InA15.5
Verlustleistung pro Pol, stromabhängig
PvidW0.5
Verlustleistung des Betriebsmittels, stromabhängig
PvidW0
Verlustleistung statisch, stromunabhängig
PvsW1.4
Verlustleistungsabgabevermögen
PveW0
Betriebsumgebungstemperatur min.
 °C-25
Betriebsumgebungstemperatur max.
 °C60
Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen

10.2.2 Korrosionsbeständigkeit
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
  Anforderungen der Produktnorm sind erfüllt.
10.2.5 Anheben
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Aufschriften
  Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
  Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften

10.9.2 Betriebsfrequente Spannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
  Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
  Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 6.0
Bemessungssteuerspeisespannung Us bei AC 50 Hz
 V24 - 24
Bemessungssteuerspeisespannung Us bei AC 60 Hz
 V24 - 24
Bemessungssteuerspeisespannung Us bei DC
 V0 - 0
Spannungsart zur Betätigung
  AC
Bemessungsbetriebsstrom Ie, 400 V
 A4
Anschlussart Hilfsstromkreis
  Schraubanschluss
Montageart
  DIN-Schiene/Schraube
Schnittstelle
  nein
Anzahl der Hilfskontakte als Öffner
  1
Anzahl der Hilfskontakte als Schließer
  3
Anzahl der Hilfskontakte als Öffner, verzögert schaltend
  0
Anzahl der Hilfskontakte als Schließer, voreilend
  0
Mit LED-Anzeige
  nein
Anzahl der Hilfskontakte als Wechsler
  0
Handbedienung möglich
  nein
Approbationen
Product Standards  IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.  E29184
UL Category Control No.  NKCR
CSA File No.  012528
CSA Class No.  3211-03
North America Certification  UL listed, CSA certified
Specially designed for North America  No
Kennlinien
1: Schutzbeschaltung
2: Hilfsschalterbausteine
Gerätelebensdauer (Schaltspiele)
Ie = Bemessungsbetriebsstrom
Gerätelebensdauer (Schaltspiele)
Ie = Bemessungsbetriebsstrom
Abmessungen
Schütze mit Hilfsschalterbaustein
CAD-Daten
Weitere Produktinformationen (Verlinkungen)
IL03407013Z (AWA2100-2126) Leistungsschütze


Datasheet - PDF
