> >>Z-NHK 248434 1609491 ELECTRIC Hilfsschalter, 2W, 4A, 250VAC, für PKDM, PFIM, PFR, PFHM, dRCM, 2W, 0.5HP
Vorheriges Produkt Nächstes Produkt

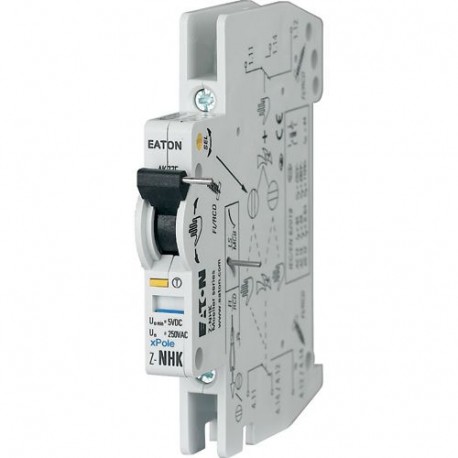

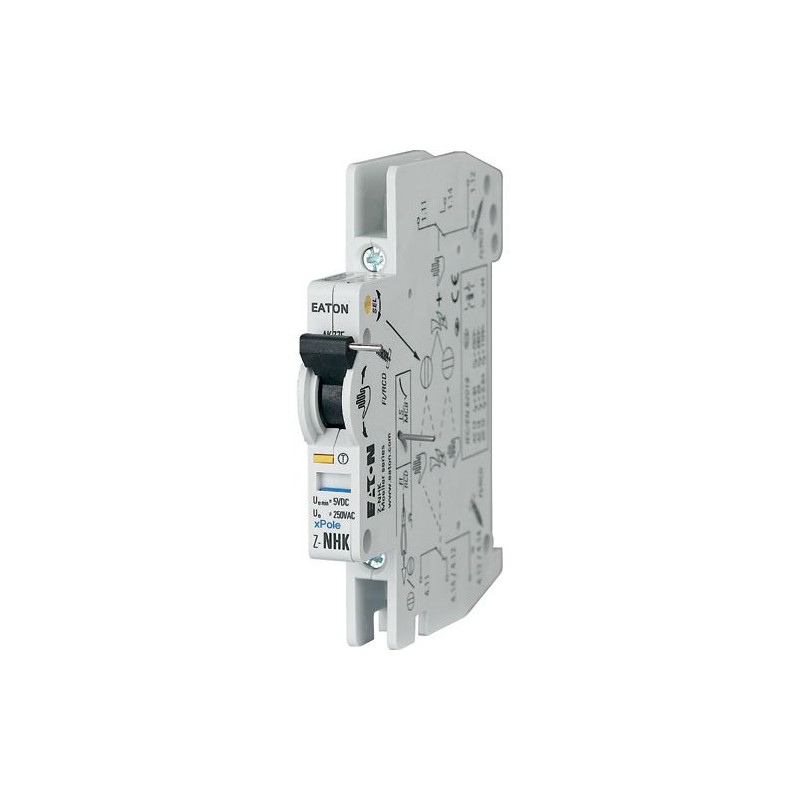

Z-NHK 248434 1609491 EATON ELECTRIC Hilfsschalter, 2W, 4A, 250VAC, für PKDM, PFIM, PFR, PFHM, dRCM, 2W, 0.5HP Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

Z-NHK 248434 1609491 EATON ELECTRIC Hilfsschalter, 2W, 4A, 250VAC, für PKDM, PFIM, PFR, PFHM, dRCM, 2W, 0.5HP

Z-NHK

248434

1609491

EATON-MOELLER

Hilfsschalter, 2W, 4A, 250VAC, für PKDM, PFIM, PFR, PFHM, dRCM, 2W, 0.5HP

Hilfsschalter (2-switched) für die Schaltung, kombiniert und differential

Hilfsschalter, 2W, 4A, 250VAC

Mehr Infos


Reiheneinbau-/Aufbaugeräte > Zusatzeinrichtung für Reiheneinbaugeräte

Modulare Schaltanlagen - Sonstiges und Zubehör

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $33.67
Stückpreis: $33.67

Menge Preis
1+$33.67
2+$33.68
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Mehr Infos

▲


Hilfsschalter, 2W, 4A, 250VAC
Ausführung entsprechend IEC/EN 60947-5-1, IEC/EN 62019, nachträglich anbaubar (Schrauben), angegebene Mindestspannungen gelten je Schaltstrecke, besondere Beachtung bei Reihenschaltungen!, Funktion eines der beiden Wechsler-Kontakte umschaltbar von “Hilfsschalter” auf “Auslöse-Signalschalter”, Auslöse-Signalkontakt meldet elektrische Auslösung, nicht mechanische Abschaltung, Prüftaste für Kontaktfunktion ”elektrische Auslösung”

Lieferprogramm

Grundfunktion
Zubehör für kleine Leistungsschalter
Zubehör für kombinierte Fehlerstromschutzeinrichtungen
Zubehör für Fehlerstromschutzeinrichtungen
Grundfunktion Zubehör
Auslöse-Signalkontakt
Anwendung
Schaltgeräte für industrielle und erweiterte kommerzielle Anwendungen
Sortiment
Zubehör
Seitliche Befestigung
zur Befestigung links an: LS, FI/LS
zur Befestigung rechts an: FI
Schaltzeichen
Z_NHK

Technische Daten

Technische Daten
ElektrischKontaktfunktion
2 W
ElektrischBemessungsbetriebsspannung [Ue]
230 V AC
ElektrischBemessungsfrequenz [f]
50/60 Hz
ElektrischBemessungsstrom [Ie]
2 A
Elektrischthermischer Bemessungsstrom [Ith]
2 A
ElektrischBemessungsbetriebsstromAC-15 [Ie]
2 (250 V AC) A
ElektrischBemessungsbetriebsstromAC-12 [Ie]
3 (250 V AC) A
ElektrischBemessungsbetriebsstromDC-13 [Ie]
0,5 (110 V DC) A
ElektrischBemessungsisolationsspannung [Ui]
250 V AC
ElektrischMindestbetriebsspannung je Kontakt [Umin]
5 V
ElektrischBemessungsstoßspannungsfestigkeit [Uimp]
2,5 kV
Elektrischbedingter Kurzschlussstrom mit Vorsicherung 6A oder FAZ-B4-HS [Ik]
1 kA
Elektrischmax. zulässige Vorsicherungmax. zulässige Vorsicherung
6 A gL
MechanischStandardfrontabmessung
45 mm
MechanischGehäusesockelmaß
80 mm
MechanischEinbaubreite
8,8 (0,5 TE) mm
MechanischMontage
Befestigungsmöglichkeit links von FAZ-…-NA, FAZ-…-RT, FAZ-XAA-NA…
MechanischSchutzarteingebaut
IP40
MechanischKlemmenschutz
Berührungsschutz nach BGV A3
MechanischKlemmen
Liftklemmen
Normen und Bestimmungen
EN 45545-2; IEC 61373

Daten für Bauartnachweis nach IEC/EN 61439

Min. Betriebsumgebungstemperatur
-5 °C
Max. Betriebsumgebungstemperatur
+40 °C

Technische Daten nach ETIM 7.0

Reiheneinbau-/Aufbaugeräte (EG000062) / Zusatzeinrichtung für Reiheneinbaugeräte (EC001286)
Elektro-, Automatisierungs- und Prozessleittechnik / Elektroinstallationsanlage, -gerät / Schutzschalterkomponente / Zusatzeinrichtung für Reiheneinbaugeräte ([email protected] [AKE327013])
Gerätemontage
universal
Zusatzeinrichtung
Signalschalter
Werkseitig angebaut
nein
Baubreite (TE)
0.5
Anzahl der Kontakte als Schließer
0
Anzahl der Kontakte als Öffner
0
Anzahl der Kontakte als Wechsler
2
Anzahl der Fehlersignalschalter
0
Bemessungsschaltstrom
4 A
Bemessungsspannung
250 V
Spannungsart zur Betätigung
AC
Mit Autotest für Fehlerstromfunktion
nein
Geeignet für max. Polzahl der Hauptkontakteinheit (gesamt)
2
Geeignet für max. Stromstärke der Hauptkontakteinheit
4 A

Approbationen

Product Standards
IEC/EN 60898; UL 489; CSA-C22.2 No. 5-09; CE marking
UL File No.
E257181
UL Category Control No.
DIHS, DIHS7
CSA File No.
204453
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP20, UL/CSA Type: -

Abmessungen

Mas_nhk

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
Z-NHK 1609491 248434 DE_248434.pdf 111 Kbytes Z-NHK 1609491 248434 DE_248434.pdf
