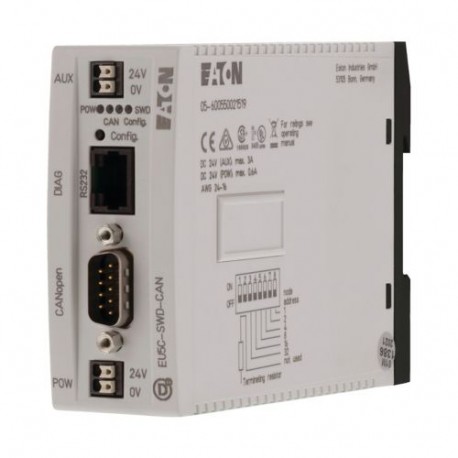

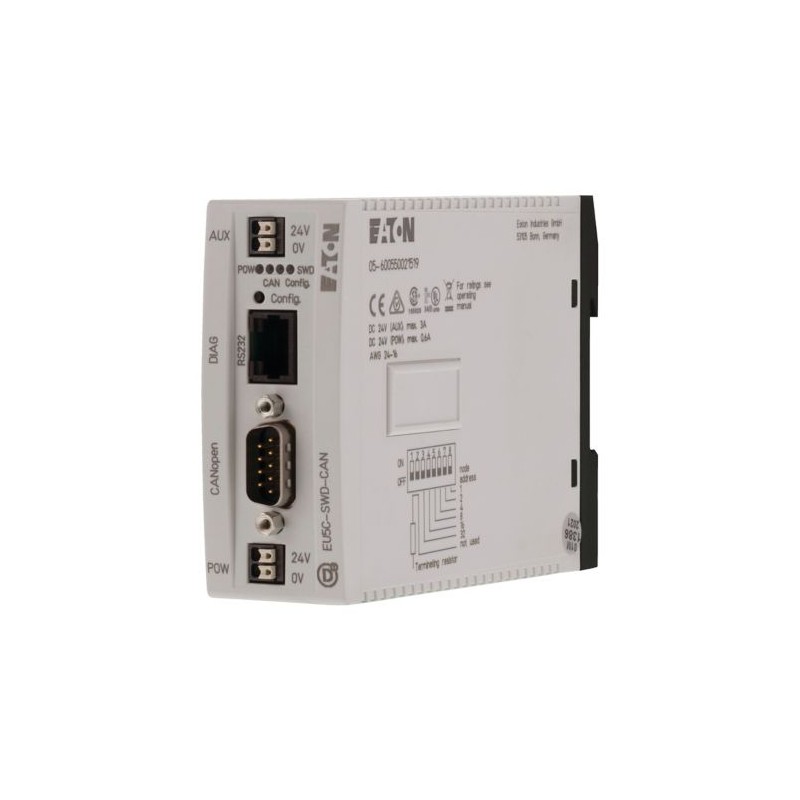

EU5C-SWD-CAN 116307 EATON MOELLER SWD-Gateway 99 SWD-Teilnehmer ein CANopen Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

EU5C-SWD-CAN 116307 EATON MOELLER SWD-Gateway 99 SWD-Teilnehmer ein CANopen

EU5C-SWD-CAN

116307

EATON - MOELLER

Verfügbar

Schiff am heute

SWD-Gateway 99 SWD-Teilnehmer ein CANopen

Mehr Infos


Kleinsteuerungen

SmartWire-DT

SmartWire-DT - EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

MengePreis
1+$122.54
2+$119.25
3+$117.62
4+$116.58
6+$115.52
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Lieferprogramm
Sortiment
  SmartWire-DT Koordinatoren
Funktion
  zum Anschluss an den Feldbus CANopen®
Kurzbeschreibung
  Versorgung der SmartWire-DT Teilnehmer und Schaltgeräte
Feldbusanschluss über 9-poligen SUB-D-Stecker
Separate RS232-Diagnoseschnittstelle (RJ45)
Beschreibung
  SmartWire-DT Gateway zum Anschluss von bis zu 99 SWD-Teilnehmer an den Feldbus und für die Versorgung der SWD-Teilnehmer und Schaltgeräte.
Der Anschluss an CANopen® erfolgt über den 9-poligen SUB-D-Stecker als Slave.
Automatische Baudrate-Erkennung von 10kBit/s bis 1Mbit/s.
Der Adressbereich kann von 1-32 eingestellt werden.
Das Gateway verfügt über eine separate serielle Diagnose-Schnittstelle (RJ45).
Zubehör
  Anschluss von bis zu 99 SWD-Teilnehmern
Technische Daten
Allgemeines
Normen und Bestimmungen
  IEC/EN 61131-2
EN 50178
Abmessungen (B x H x T)
 mm35 x 90 x 127
Gewicht
 kg0.16
Montage
  Hutschiene IEC/EN 60715, 35 mm oder Schraubmontage mit Gerätefüßen ZB4-101-GF1 (Zusatzausrüstung)
Einbaulage
  beliebig
Mechanische Umgebungsbedingungen
Schutzart (IEC/EN 60529, EN50178, VBG 4)
  IP20
Schwingungen (IEC/EN 61131-2:2008)

konstante Amplitude 3,5 mm
 Hz5 - 8.4
konstante Beschleunigung 1 g
 Hz8.4 - 150
Schockfestigkeit (IEC/EN 60068-2-27) Halbsinus 15 g/11 ms
 Schocks9
Kippfallen (IEC/EN 60068-2-31)
Fallhöhemm50
freier Fall, verpackt (IEC/EN 60068-2-32)
 m0.3
Elektromagnetische Verträglichkeit (EMV)
Überspannungskategorie
  II
Verschmutzungsgrad
  2
Elektrostatische Entladung (IEC/EN 61131-2:2008)

Luftentladung (Level 3)
 kV8
Kontaktentladung (Level 2)
 kV4
Elektromagnetische Felder (IEC/EN 61131-2:2008)

80 - 1000 MHz
 V/m10
1.4 - 2 GHz
 V/m3
2 - 2.7 GHz
 V/m1
Funkentstörung
  EN 55011 Klasse A
Burst (IEC/EN 61131-2:2008, Level 3)

Versorgungsleitung
 kV2
Feldbusleitung
 kV1
SmartWire-DT Leitung
 kV1
Surge (IEC/EN 61131-2:2008, Level 1)

Versorgungsleitung
  0.5 kV
Einströmung (IEC/EN 61131-2:2008, Level 3)
 V10
Betriebsbedingungen
Klimatische Umgebungsbedingungen

Klimafestigkeit
  nach IEC 60068-2
Umgebungstemperatur

Betrieb
ϑ°C-25 - +55
Lagerung
ϑ°C-40 - +70
Atmosphärische Bedingungen

relative Luftfeuchte, nicht betauend (IEC/EN 60068-2-30)
 %5 - 95
Luftdruck (Betrieb)
 hPa795 - 1080
Versorgungsspannung UAux
Bemessungsbetriebsspannung
UAuxV24 V DC (-15/+20%)
Restwelligkeit der Eingangsspannung
 % 5
Verpolungsschutz
  ja
max. Strom
ImaxA3
Kurzschlussfestigkeit
  nein, externe Absicherung FAZ Z3
Verlustleistung
PWtyp. 1
Potentialtrennung
  nein
Bemessungsbetriebsspannung der 24-V-DC-Teilnehmer
 Vtyp. UAux - 0.2
Versorgungsspannung UPow
Versorgungsspannung
UPowV24 V DC (-15/+20%)
Restwelligkeit der Eingangsspannung
 % 5
Verpolungsschutz
  ja
Bemessungsstrom
IA0.6
überlastsicher
  ja
Einschaltstrom und Dauer
 A12.5 A/6 ms
Verlustleistung bei 24 V DC
 W3.8
Potentialtrennung zwischen UPow und 15-V-SmartWire-DT Versorgungsspannung
  nein
Überbrückung von Spannungseinbrüchen
 ms10
Wiederholrate
 s1
Statusanzeige
 LEDja
SmartWire-DT Versorgungsspannung
Bemessungsbetriebsspannung
UeV14,5 ± 3 %
max. Strom
ImaxA0.7
Kurzschlussfestigkeit
  ja
Anschluss Versorgungsspannungen
Anschlussart
  Push-In-Klemmen
eindrähtig
 mm20.2 - 1.5
feindrähtig mit Aderendhülse
 mm20.25 - 1.5
UL/CSA ein- oder mehrdrähtig
 AWG24 - 16
SmartWire-DT Netzwerk
Teilnehmertyp
  SmartWire-DT Master
Anzahl SmartWire-DT Teilnehmer
  99
Baudrate
 kBd125
250
Statusanzeige
 LEDSmartWire-DT Master-LED: rot/grün
Konfigurations-LED: rot/grün
Anschlüsse
  Stiftleiste, 8-polig
Anschlussstecker
  Flachstecker SWD4-8MF2
Feldbusschnittstelle
Teilnehmertyp
  CANopen®-Slave
Protokoll
  CANopen®
Eingangsdaten, max.
 Byte128
Ausgangsdaten, max.
 Byte128
Baudrate

Baudrate
  bis 1 MBit/s
Baudrateneinstellung
  automatisch
Teilnehmeradresse
  2 … 32
Adresseinstellung
  viaDIP-Schalter
Statusanzeige Schnittstelle
mehrfarbigLEDCAN
Abschlusswiderstand
  schaltbar über DIP-Schalter
Anschlusstechnik Feldbus
  1 x SUB-D-Stecker, 9-polig
galvanische Trennung
  ja
Technische Daten im Blätterkatalog
Weitere Technische Daten (Blätterkatalog)

Hinweise
  Werden Schütze mit einer Gesamtstromaufnahme > 3 A angeschlossen, muss ein Powerfeed-Modul EU5C-SWD-PF1/2 eingesetzt werden.
Werden SWD-Module mit einer Gesamtstromaufnahme > 0,7 A angeschlossen, muss ein Powerfeed-Modul EU5C-SWD-PF2 eingesetzt werden.
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis

Bemessungsstrom zur Verlustleistungsangabe
InA0
Verlustleistung pro Pol, stromabhängig
PvidW0
Verlustleistung des Betriebsmittels, stromabhängig
PvidW0
Verlustleistung statisch, stromunabhängig
PvsW1
Verlustleistungsabgabevermögen
PveW0
Betriebsumgebungstemperatur min.
 °C-25
Betriebsumgebungstemperatur max.
 °C55
Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen

10.2.2 Korrosionsbeständigkeit
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
  Anforderungen der Produktnorm sind erfüllt.
10.2.5 Anheben
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Aufschriften
  Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
  Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
  Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften

10.9.2 Betriebsfrequente Spannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
  Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
  Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Approbationen
UL File No.  E29184
UL Category Control No.  NKCR
CSA File No.  2324643
CSA Class No.  3211-07
North America Certification  UL listed, CSA certified
Specially designed for North America  No
Abmessungen
SmartWire-DT Gateways
CAD-Daten
Weitere Produktinformationen (Verlinkungen)
IL05006001Z (AWA2723-2478) SmartWire-DT: Module: PROFIBUS-DP, CANopen, Powerfeed, Modbus

MN120002Z (MN05013002Z, AWB2723-1612), SmartWire-DT-Gateway EU5C-SWD-CAN


MN05006002Z (AWB2723-1617) SmartWire-DT, Das System
