Vergrößern

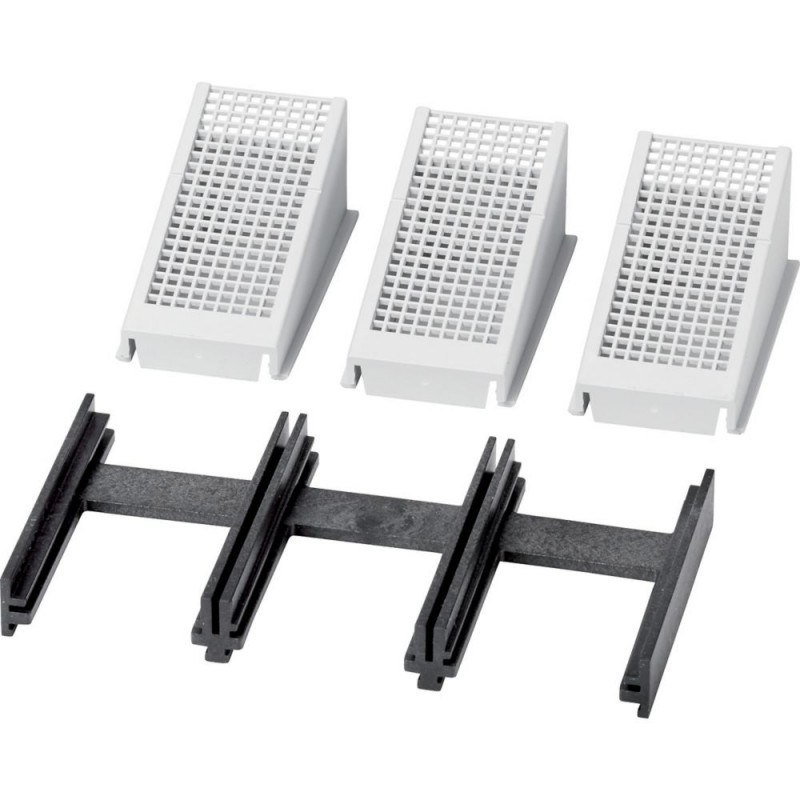

NZM3-XIPK 266804 0004358891 EATON ELECTRIC Fingerschutz, IP2X, 3p, Baugrösse 3
NZM3-XIPK
266804
0004358891
EATON-MOELLER
Fingerschutz, IP2X, 3p, Baugrösse 3
Niederspannungsschaltgeräte > Phasentrennung für Leistungsschalter
Leistungsschalter NZM Zubehör
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
OFT ZUSAMMEN GEKAUFT
▲Mehr Infos
▲Fingerschutz, IP2X, 3p, Baugrösse 3
Optionales Zubehör zur Leistungsschalter-Reihe NZM bietet ein umfangreiches Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage gestaltet sich flexibel und einfach durch modulare Funktionsgruppen. Hinweise: Typ enthält Teile für eine Schalterseite oben oder unten für 3‐ bzw. 4‐polige Schalter. Erhöhung des Berührungsschutzes auf IP2X. Schutz bei Umgreifen des Anschlussraumes bei Anschluss von Kabeln in Rahmenklemme. Bei 2 Leitern maximaler Querschnitt 70qmm. Nicht kombinierbar mit Steuerleitungsanschluss NZM‐XSTK. Verwendbar für: NZM3(-4), PN3(-4), N3(-4)
Lieferprogramm
Sortiment
Zusatzausrüstung
Norm/Zulassung
IEC
Zubehör
IP2X-Fingerschutz
Polzahl
3-polig
Leiteranzahl
3-polig
Baugröße
NZM3
Zubehör
Anschlusstechnik
Zubehör
IP2X Fingerschutz
verwendbar für
NZM3, PN3, N3
verwendbar für
für Rahmenklemme
Hinweise
Typ enthält Teile für eine Schalterseite oben oder unten für 3‐ bzw. 4‐polige Schalter..
Erhöhung des Berührungsschutzes auf IP2X.
Schutz bei Umgreifen des Anschlussraumes bei Anschluss von Kabeln in Rahmenklemme.
Bei 2 Leitern maximaler Querschnitt 70mm2.
Nicht kombinierbar mit Steuerleitungsanschluss NZM‐XSTK.
Daten für Bauartnachweis nach IEC/EN 61439
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 9.0
Low-voltage industrial components (EG000017) / Phasentrennung für Leistungsschalter (EC002035)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Leistungsschalter, Leistungstrennschalter (NS) / Phasentrenner für Leistungsschalter (ecl@ss13-27-37-04-25 [ACN959016])
Ausführung
sonstige
Approbationen
North America Certification
UL/CSA certification not required
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| NZM3-XIPK 0004358891 266804 DE_266804.pdf | 109 Kbytes |
 |
