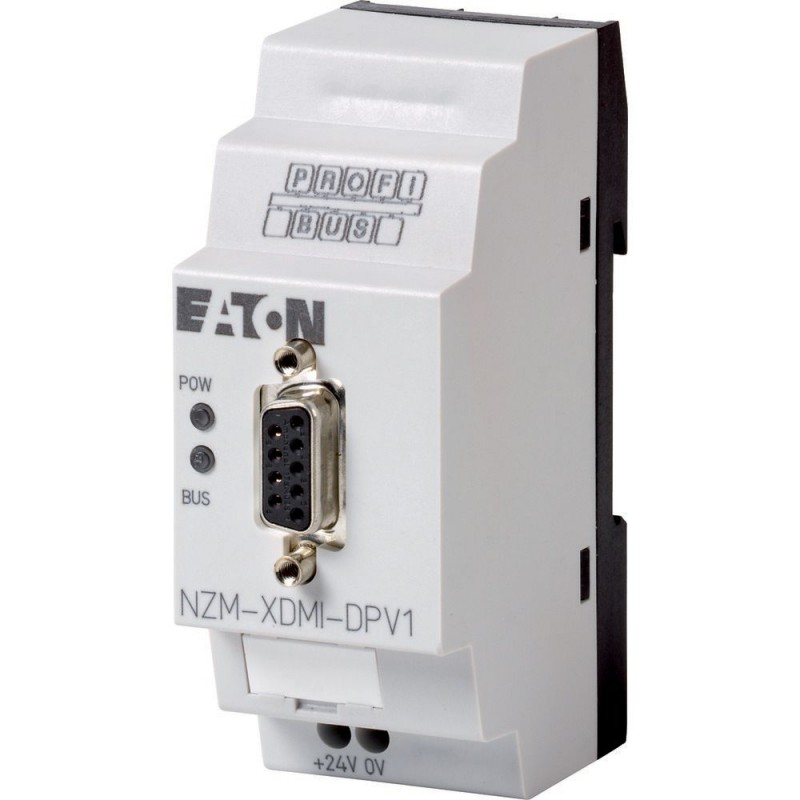

NZM-XDMI-DPV1 270333 0004359055 EATON ELECTRIC Feldbusanschaltung, Profibus-DPV1-Slave

0/5 - 0 Opiniones

Artikel-Nr.: NZM-XDMI-DPV1

Code: 270333

Katalog-Zahl: 0004359055

Hersteller: EATON-MOELLER

Beschreibung:

Feldbusanschaltung, Profibus-DPV1-Slave

Mehr Infos

Kategorien
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Kommunikations-Modul

Leistungsschalter NZM Zubehör

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Garantie, Reparatur, Umtausch.

Mehr Infos

▲

Feldbusanschaltung, Profibus-DPV1-Slave

Optionales Zubehör zur Leistungsschalter-Reihe NZM bietet ein umfangreiches Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage gestaltet sich flexibel und einfach durch modulare Funktionsgruppen. Hinweise: Anschaltung an das DMI-Modul. Übertragung der Phasenströme, Parameter-, Status- und Diagnosedaten. Übertragung der Leistungsschalterstellung (Verdrahtung der Hilfsschalter auf DMI-Eingänge). Ansteuerung der DMI-Motorstarterfunktionen und des NZM-Fernantriebs. Erfassung von digitalen Eingängen und Ansteuerung über Feldbus. Feldbusanschaltung als PROFIBUS-DPV1-Slave. Betreibbar mit Klasse 1 und Klasse 2 Mastern. Adressierbar 1 bis 126. Verwendbar für: NZM2, NZM2-4, NZM3, NZM3-4, NZM4, NZM4-4

Lieferprogramm

Sortiment

Zusatzausrüstung

Zubehör

Diagnose, Kommunikation

Beschreibung

Anschaltung an das DMI-Modul

Übertragung der Phasenströme, Parameter-, Status- und Diagnosedaten.
Übertragung der Leistungsschalterstellung (Verdrahtung der Hilfsschalter auf DMI-Eingänge).
Ansteuerung der DMI-Motorstarterfunktionen und des NZM-Fernantriebs.
Erfassung von digitalen Eingängen und Ansteuerung über Feldbus.
Feldbusanschaltung als PROFIBUS-DPV1-Slave. Betreibbar mit Klasse 1 und Klasse 2 Mastern. Adressierbar 1 bis 126.

Busprotokoll

PROFIBUS-DP

Hinweise

Wird konturengleich an das DMI-Modul angesteckt.

Technische Daten

Allgemeines

Normen und Bestimmungen

EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27

Abmessungen (B x H x T)

35.5 x 90 x 58 (2 TE) mm

Gewicht

0.15 kg

Montage

Hutschiene IEC/EN 60715, 35 mm oder Schraubmontage mit Befestigungswinkeln ZB4-101-GF1 (Zubehör)

Anschlussquerschnitte

eindrähtig

0.2 - 4 (AWG 22 - 12) mm²

feindrähtig mit Aderendhülse

0.2 - 2.5 (AWG 22 - 12) mm²

Schlitzschraubendreher

0.8 x 3.5 mm

max. Anzugsdrehmoment

0.6 Nm

Klimatische Umgebungsbedingungen

Betriebsumgebungstemperatur

-25 - +55, Kälte nach IEC 60068-2-1, Wärme nach IEC 60068-2-2 °C

Betauung

Betauung durch geeignete Maßnahmen verhindern

Lagerung

- 40 - 70 °C

relative Luftfeuchte, keine Betauung (IEC/EN 60068-2-30)

5 - 95 %

Luftdruck (Betrieb)

795 - 1080 hPa

KorrosionsunempfindlichkeitIEC/EN 60068-2-42 [4 Tage SO₂]

10 cm³/m³

KorrosionsunempfindlichkeitIEC/EN 60068-2-43 [4 Tage H₂S]

1 cm³/m³

Mechanische Umgebungsbedingungen

Verschmutzungsgrad

Schutzart (IEC/EN 60529, EN50178, VBG 4)

IP20

Schwingungen (IEC/EN 60068-2-6)konstante Amplitude 0.15 mm

10 - 57 Hz

Schwingungen (IEC/EN 60068-2-6)konstante Beschleunigung 2 g

57 - 150 Hz

Schockfestigkeit (IEC/EN 60068-2-27) Halbsinus 15 g/11 ms

18 Schocks

Kippfallen (IEC/EN 60068-2-31) [Fallhöhe]

50 mm

freier Fall, verpackt (IEC/EN 60068-2-32)

1 m

Einbaulage

Vertikal oder horizontal

Elektromagnetische Verträglichkeit (EMV)

elektrostatische Entladung (IEC EN 61000-4-2, Level 3, ESD)Luftentladung

8 kV

elektrostatische Entladung (IEC EN 61000-4-2, Level 3, ESD)Kontaktentladung

6 kV

elektromagnetische Felder (RFI), nach IEC EN 61000-4-3

10 V/m

Funkentstörung

EN 55011 Klasse B, EN 55022 Klasse B

Burst Impulse (IEC/EN 61000-4-4, Level 3)Versorgungsleitung

2 kV

Burst Impulse (IEC/EN 61000-4-4, Level 3)Signalleitungen

2 kV

energiereiche Impulse (Surge) (IEC/EN 61000-4-5, Level 2)

0.5 (Versorgungsleitungen symmetrisch) kV

Einströmung nach IEC/EN 61000-4-6

10 V

Isolationsfestigkeit

Bemessung der Luft- und Kriechstrecken

EN 50178, UL 508, CSA C22.2, No. 142

Isolationsfestigkeit

EN 50178

Spannungsversorgung

Bemessungsbetriebsspannung [U_e]

24 (-15/+20 %) V

zulässiger Bereich

20.4 - 28.8 V DC

Restwelligkeit

< 5 %

bei 24 V DC

typ. 200 mA

Spannungseinbrüche

≤ 10 ms

Verlustleistung bei 24 V DC

4.8 W

Verpolungsschutz

Spannungsversorgung

LED-Anzeigen

Versorgung

LED-Power (POW): grün

LED-Anzeige

LED-PROFIBUS-DP (BUS): grün

Netzwerk

Anschlusstechnik

SUB-D, 9-polig, Buchse

Potentialtrennung

Bus zu Spannungsversorgung (einfach), Bus und Stromversorgung zu NZM-XDMI612 (sichere Trennung)

Funktion

PROFIBUS-DP-Slave

Schnittstelle

RS485

Busprotokoll

PROFIBUS-DP

Baudraten

automatische Suche bis 12 MBit⁄s

Busabschlusswiderstände

separater, externer Busabschluss erforderlich

Busadressen

1…126 über DMI

Dienstezyklisch

Status EIN/AUS/Ausgelöst (detailliert),
Lastvorwarnungen,
Phasenströme I₁/I₂/I₃[A],
Betätigungen Fernantrieb,
Anzeige/Bedienung NZM-XDMI612 Ein-Ausgänge,
Motorstarterfunktionen

Diensteazyklisch

Anzeige/Anpassung Schutzeinstellung,
Ereignisliste,
Identifikation,
Betriebstunden,
Schaltspiele,
Uhrzeit
