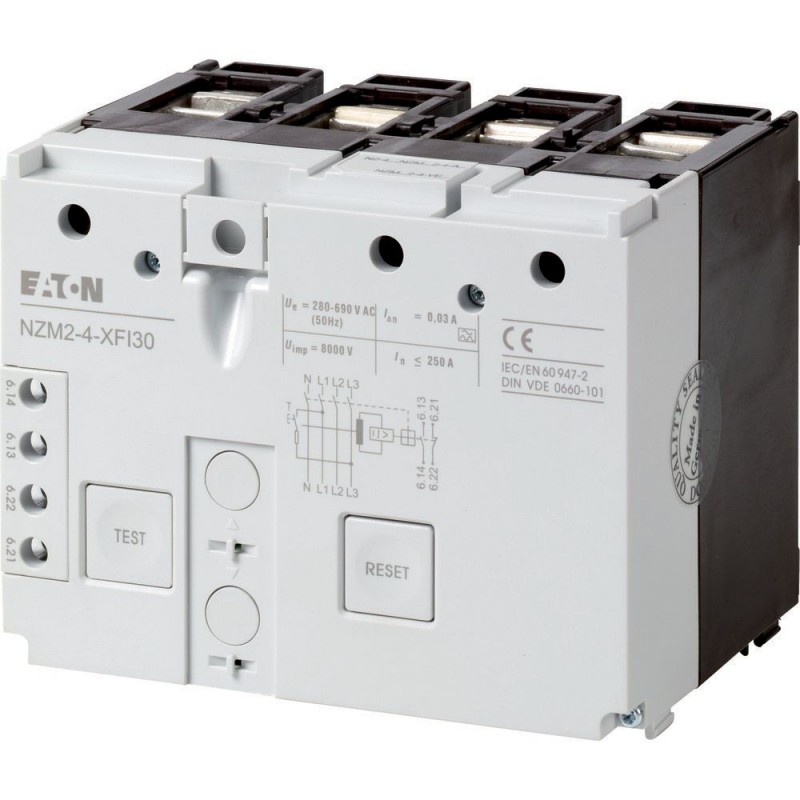

NZM2-4-XFI30 292343 EATON ELECTRIC Fehlerstromauslöser, 30mA, 4p Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM2-4-XFI30 292343 EATON ELECTRIC Fehlerstromauslöser, 30mA, 4p

NZM2-4-XFI30

292343

EATON-MOELLER

Fehlerstromauslöser, 30mA, 4p

Mehr Infos


Niederspannungsschaltgeräte > Fehlerstromauslöser für Leistungsschalter

Leistungsschalter NZM Zubehör

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $990.22
Stückpreis: $990.22

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Fehlerstromauslöser, 30mA, 4p
Optionales Zubehör zur Leistungsschalter-Reihe NZM bietet ein umfangreiches Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage gestaltet sich flexibel und einfach durch modulare Funktionsgruppen. Hinweise: Nach IEC/EN 60947-2 nicht UL/CSA approbiert. Eignung für die Verwendung in Drei- und Einphasensystemen. Pulsstromsensitiv nach Summenstromprinzip. Für 4-polige Leistungsschalter NZM2-4 und Lasttrennschalter N2-4. Netzspannungsunabhängig Ue = 280 .. 690V 50/60 Hz. Hilfsschalter (1s, 1 Ö integriert) werden über Resettaste zurückgesetzt. Nicht in Kombination mit Stecktechnik, Isolierstoffgehäuse oder Hauptschalterbausatz für Seitenwandeinbau mit Montagewinkel. Bemessungsgrenzkurzschlussausschaltvermögen wird bestimmt durch angebauten NZM2. Bei Verwendung eines Lasttrennschalters N2 durch die zu verwendende Vorsicherung. Siehe Technische Daten. Verwendbar für: NZM2-4, N2-4

Lieferprogramm

Sortiment
Zusatzausrüstung
Zubehör
Fehlerstromauslöser
Zubehör
Fehlerstromauslöser
Norm/Zulassung
IEC
Baugröße
NZM2
Beschreibung
Fehlerstromauslöser nach IEC/EN 60947-2
Nicht UL/CSA approbiert
Eignung für die Verwendung in Drei- und Einphasensystemen
Pulsstromsensitiv nach Summenstromprinzip
Für 4-polige Leistungsschalter NZM2-4 und Lastrennschalter N2-4
Netzspannungabhängig Ue = 280...690 V 50 Hz
verwendbar für
verwendbar für
NZM2-4
N2-4
Pole
4-polig
Hinweise

Hilfsschalter (1 S, 1 Ö integriert) werden über Resettaste zurückgesetzt.

Nicht in Kombination mit Stecktechnik, Isolierstoffgehäuse oder Hauptschalterbausatz für Seitenwandeinbau mit Montagewinkel.

Bemessungsgrenzkurzschlussausschaltvermögen wird bestimmt durch angebauten NZM2.

Bei Verwendung eines Lasttrennschalters N2 durch die zu verwendende Vorsicherung ￫ Technische Daten.

Technische Daten

Elektrisch
Normen und Bestimmungen
IEC/EN 60947-2
IEC/EN 60947-2 Anhang B
Sensitivität
pulsstromsensitiv nach Summenstromprinzip (Typ A)
Min. Betriebsspannung [Ue]zur Erfassung von Fehlerströmen Typ A/AC
netzspannungsunabhängig
Eignung für die Verwendung
in Drei- und Einphasensystemen
Bemessungsbetriebsspannung [Ue]
280…690 V AC
Bemessungsfrequenz [f]
50 Hz
Polzahl
4-polig
Bemessungsnennstrombereich [In]
15…250 A
Bemessungsfehlerströme [IΔn]
0.03 A
Erfassungsbereich des Fehlerstroms
50 Hz
Bemessungsfehlerkurzschlussein- und ausschaltvermögen [IΔm]
= ICUA
Schockfestigkeit (IEC 60068-2-27)
20 (Halbsinusstoß 20 ms)
Lebensdauer, mechanisch (davon 50 % mit Fehlerstrom) [Schaltspiele]
≧ 2 000
Mechanisch
Standardfrontabmessung
96 mm
Montage
Unterseite
Einbaulage
Vertikal und 90° in allen Richtungen
Einspeisung
beliebig
Schutzart
im Bereich der Bedienteile IP20
Umgebungstemperatur
-25 - +70
Anschlussquerschnittefeindrähtig ohne Aderendhülse
wie NZM2 Standardanschluss mm2
Anschlussquerschnittefeindrähtig mit Aderendhülse
wie NZM2 Standardanschluss mm2

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+70 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Low-voltage industrial components (EG000017) / Fehlerstromauslöser für Leistungsschalter (EC001021)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Leistungsschalter, Leistungstrennschalter (NS) / Fehlerstromauslöser für Leistungsschalter (ecl@ss13-27-37-04-11 [AKF009018])
Bemessungssteuerspeisespannung AC 50 Hz
280 - 690 V
Bemessungssteuerspeisespannung AC 60 Hz
0 - 0 V
Bemessungssteuerspeisespannung DC
0 - 0 V
Bemessungsfehlerstrom
0.03 - 0.03 A
Max. Ansprechverzögerungszeit
30 ms
Verzögerungszeit einstellbar
nein
Max. Bemessungsbetriebsspannung Ue
690 V
