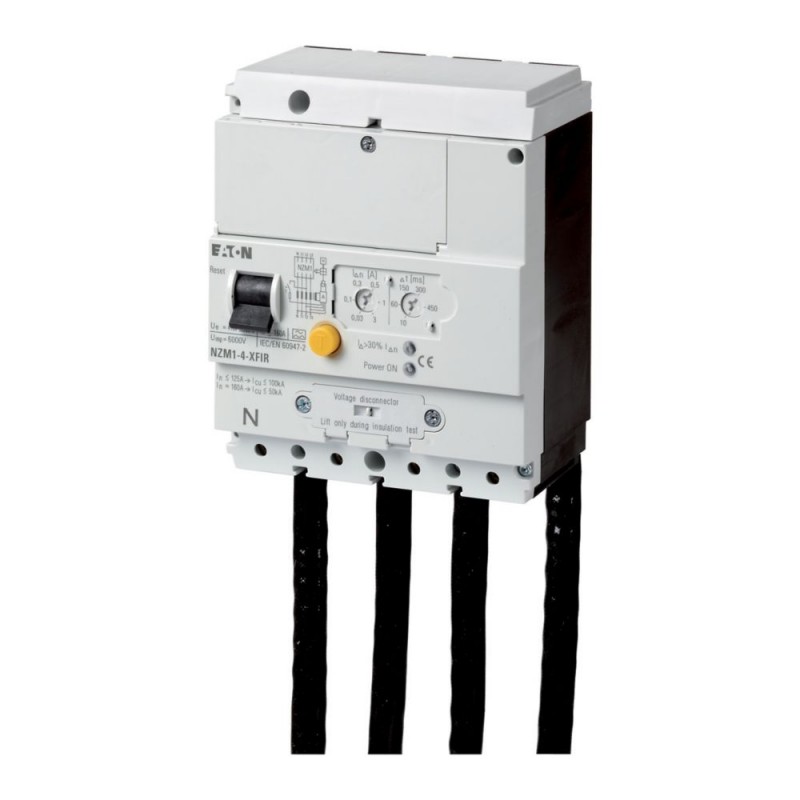

NZM1-4-XFIR 104608 EATON MOELLER Fehlerstromauslöser, 0,03-3A, 4p, rechts Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM1-4-XFIR 104608 EATON MOELLER Fehlerstromauslöser, 0,03-3A, 4p, rechts

NZM1-4-XFIR

104608

EATON - MOELLER

Verfügbar

Schiff am heute

Fehlerstromauslöser, 0,03-3A, 4p, rechts

Mehr Infos


Leitungsschutzschalter Sicherungsautomat Schutzschalter

Circuit-breakers NZM - EATON - MOELLER

Compact circuit-breaker, up to 300A - EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Lieferprogramm
Beschreibung
  Fehlerstromauslöser nach IEC/EN 60947-2
Nicht UL/CSA approbiert
Eignung für die Verwendung in Drei- und Einphasensystemen
Pulsstromsensitiv nach Summenstromprinzip
Für 4-polige Leistungsschalter NZM1-4 und Lasttrennschalter N1-4
Netzspannungabhängig Ue = 200...415 V 50/60 Hz
Schaltzeichen

verwendbar für

verwendbar für
  NZM1-4
N1-4
Pole
  4-polig
Hinweise

Bei In = 0.03 A: Verzögerungszeit tv immer fest auf 10 ms eingestellt.

Warnmeldung > 30 % In durch gelbe LED.

Ausgelöstmeldung durch max. 2 Hilfsschalter (HIAFI) nachrüstbar: S = M22-K01, Ö = M22-K10 werden über Reset-Kipphebel zurückgesetzt.

Bei Verwendung der Ausgelösthilfsschalter im FI-Block arbeitet der Öffnerkontakt als Schließer und der Schließerkontakt als Öffner.

Doppelkontakt nicht zulässig.

Nicht in Kombination mit Isolierstoffgehäuse oder Hauptschalterbausatz für Seitenwandeinbau mit Montagewinkel.

NZM1-XFI...R nicht in Kombination mit unterer Abdeckung NZM1-XUSA einsetzbar.

NZM1-XFI…U nicht in Kombination mit Arbeits- oder Unterspannungsauslöser, voreilende Hilfsschalter.

Bemessungsgrenzkurzschlussausschaltvermögen wird bestimmt durch angebauten NZM1, NS1.

Bei Verwendung eines Lasttrennschalters N1 durch die zu verwendende Vorsicherung → Technische Daten.

Technische Daten
Elektrisch
Normen und Bestimmungen
  IEC/EN 60947-2
IEC/EN 60947-2 Anhang B
Sensitivität
  pulsstromsensitiv nach Summenstromprinzip (Typ A)
Min. Betriebsspannung
UeV
zur Erfassung von Fehlerströmen Typ A/AC
  80 V (netzspannungsabhängig)
Eignung für die Verwendung
  in Drei- und Einphasensystemen
Bemessungsbetriebsspannung
UeV AC200…415 (3~)
Bemessungsfrequenz
fHz50/60
Polzahl
  4-polig
Bemessungsnennstrombereich
InA15…160
Bemessungsfehlerströme
IΔnA0.03…0.1…0.3…0.5…1…3
Erfassungsbereich des Fehlerstroms
  50/60 Hz
Bemessungsfehlerkurzschlussein- und ausschaltvermögen
IΔmA= ICU
Schockfestigkeit (IEC 60068-2-27)
  20 (Halbsinusstoß 20 ms)
Lebensdauer, mechanisch (davon 50 % mit Fehlerstrom)
Schaltspiele 20000
Mechanisch
Kappen-Einbaumaß
 mm45
Montage
  seitlich rechts
Einbaulage
  senkrecht und 90° in alle Richtungen
Einspeisung


  NZM1 von oben
Schutzart
  im Bereich der Bedienteile IP20
Umgebungstemperatur
  -5 - +40
Plombierbarkeit
  ja, Einstellknöpfe
Anschlussquerschnitte

feindrähtig ohne Aderendhülse
 mm2wie NZM1 Standardklemme
feindrähtig mit Aderendhülse
 mm2wie NZM1 Standardklemme
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis

Betriebsumgebungstemperatur min.
 °C-5
Betriebsumgebungstemperatur max.
 °C40
Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen

10.2.2 Korrosionsbeständigkeit
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
  Anforderungen der Produktnorm sind erfüllt.
10.2.5 Anheben
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Aufschriften
  Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
  Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften

10.9.2 Betriebsfrequente Spannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
  Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
  Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 6.0
Bemessungssteuerspeisespannung Us bei AC 50 Hz
 V200 - 415
Bemessungssteuerspeisespannung Us bei AC 60 Hz
 V200 - 415
Bemessungssteuerspeisespannung Us bei DC
 V0 - 0
Bemessungsfehlerstrom
 A0.03 - 3
Max. Ansprechverzögerungszeit
 ms30
Verzögerungszeit einstellbar
  ja
Max. Bemessungsbetriebsspannung Ue
 V415
Abmessungen
CAD-Daten
Weitere Produktinformationen (Verlinkungen)
IL01219028Z (AWA1230-2331) Fehlerstrommodul NZM1, Anbau rechts


Datasheet - PDF
