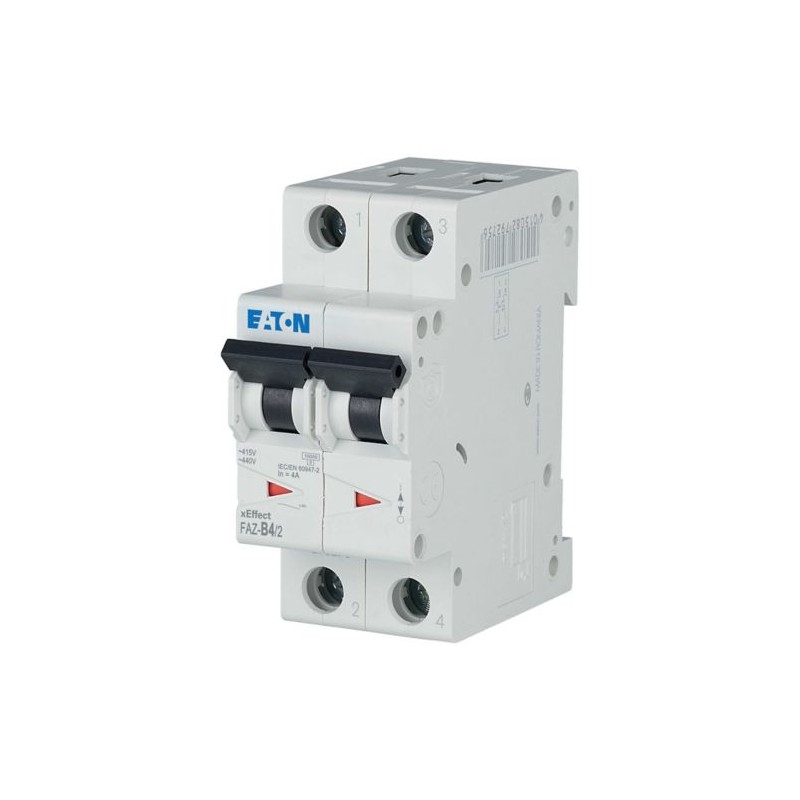

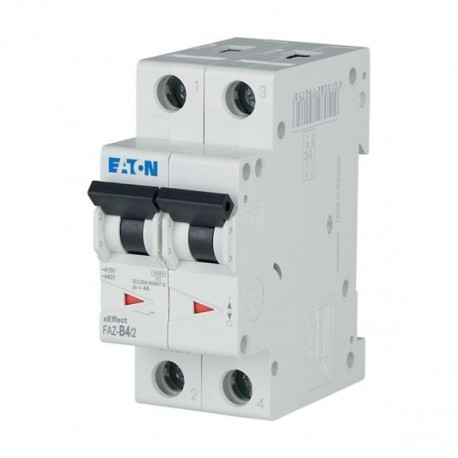

FAZ-B4/2 278726 EATON MOELLER FAZ-B4 / 2 LS-Schalter, 4A, 2p, B-Char Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FAZ-B4/2 278726 EATON MOELLER FAZ-B4 / 2 LS-Schalter, 4A, 2p, B-Char

FAZ-B4/2

278726

EATON - MOELLER

Verfügbar

Schiff am heute

FAZ-B4 / 2 LS-Schalter, 4A, 2p, B-Char

Mehr Infos


Leitungsschutzschalter Sicherungsautomat Schutzschalter

Industrial Protective Devices - EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

MengePreis
1+$68.93
2+$66.90
4+$65.24
6+$64.42
8+$63.90
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Lieferprogramm
Grundfunktion
  Leitungsschutzschalter
Pole
  2-polig
Auslösecharakteristik
  B
Anwendung
  Schaltgeräte für Industrie- und Gewerbeanwendungen
Bemessungsstrom
InA4
Bemessungsschaltvermögen nach IEC/EN 60947-2
 kA15
Sortiment
  FAZ
Technische Daten
Elektrisch
Bemessungsschaltvermögen nach IEC/EN 60947-2
 kA15
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis

Bemessungsstrom zur Verlustleistungsangabe
InA4
Verlustleistung pro Pol, stromabhängig
PvidW0
Verlustleistung des Betriebsmittels, stromabhängig
PvidW2.9
Verlustleistung statisch, stromunabhängig
PvsW0
Verlustleistungsabgabevermögen
PveW0
Betriebsumgebungstemperatur min.
 °C-25
Betriebsumgebungstemperatur max.
 °C75

  linear pro +1°c führt zu 0,5% Abnahme der Strombelastbarkeit
Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen

10.2.2 Korrosionsbeständigkeit
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
  Anforderungen der Produktnorm sind erfüllt.
10.2.5 Anheben
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Aufschriften
  Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
  Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften

10.9.2 Betriebsfrequente Spannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
  Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
  Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 6.0
Auslösecharakteristik
  B
Polzahl (gesamt)
  2
Anzahl der abgesicherten Pole
  2
Bemessungsstrom
 A4
Bemessungsspannung
 V400
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V
 kA10
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V
 kA10
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V
 kA15
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V
 kA15
Spannungsart
  AC
Energiebegrenzungsklasse
  3
Frequenz
 Hz50 - 60
Mitschaltender Neutralleiter
  nein
Geeignet für Unterputz-Installation
  nein
Überspannungskategorie
  3
Verschmutzungsgrad
  2
Breite in Teilungseinheiten
  2
Einbautiefe
 mm70.5
Zusatzeinrichtungen möglich
  ja
Schutzart (IP)
  IP20
Approbationen
Product Standards  IEC/EN 60947-2; IEC/EN 60898; UL 1077; CSA-C22.2 No. 235; CE marking
UL File No.  E177451
UL Category Control No.  QVNU2, QVNU8
CSA File No.  204453
CSA Class No.  3215-30
North America Certification  UL recognized, CSA certified
Conditions of Acceptability  Supplementary Protector only
Suitable for  Branch Circuits; not as BCPD
Current Limiting Circuit-Breaker  No
Max. Voltage Rating  480Y/277 VAC; 96 VDC
Degree of Protection  IEC: IP20; UL/CSA Type: -
