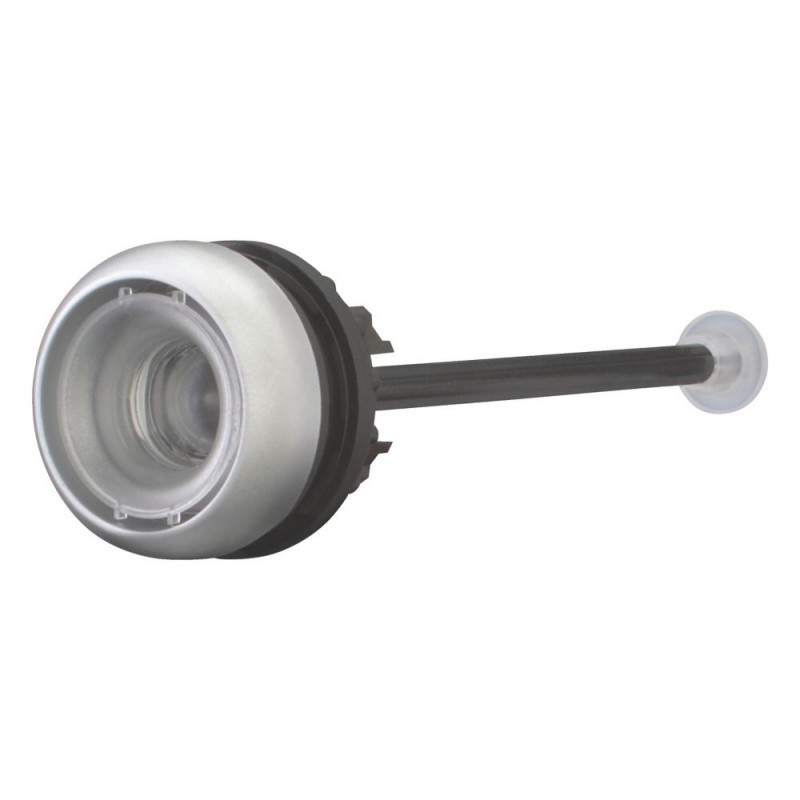

M22-DZ-X 254835 M22-DZ-XQ EATON ELECTRIC Entsperrungstaste, ohne Schild
M22-DZ-X
254835
M22-DZ-XQ
EATON-MOELLER
10
Entsperrungstaste, ohne Schild
Niederspannungsschaltgeräte > Frontelement für Drucktaster
Thermische Relais
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Mehr Infos
▲Entsperrungstaste, ohne Schild
Entsperrungstaste, Grundfunktion Zubehör: Entsperrungstasten, Zubehör: Tasten, Funktion: für gekapselte Motorschutzrelais, für gekapselte Motorschutzrelais, Einbaudurchmesser 22.3 mm, Einbaudurchmesser 22,3 mm, Ohne Tastenplatte, durch Tastenplatte ergänzen., Frontring: Frontring Titan, Anbindung an SmartWire-DT: nein, verwendbar für: ZW7…, ZE, Z5, ZB12, ZB32, ZB65, ZB150
Lieferprogramm
Zubehör
Allgemeines Zubehör
Sortiment
Zusatzausrüstung
Grundfunktion Zubehör
Entsperrungstasten
Zubehör
Tasten
Funktion
für gekapselte Motorschutzrelais
für gekapselte Motorschutzrelais
Einbaudurchmesser 22.3 mm
Einbaudurchmesser 22.3 mm
Beschreibung
Einbaudurchmesser 22,3 mm
Tastenplatte
Ohne Tastenplatte, durch Tastenplatte ergänzen.
Frontring
Frontring Titan
Anbindung an SmartWire-DT
nein
verwendbar für
ZW7…
ZE
Z5
ZB12
ZB32
ZB65
ZB150
ZE
Z5
ZB12
ZB32
ZB65
ZB150
Technische Daten
Allgemeines
Umgebungstemperaturoffen
-25 - +70 °C
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+70 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht zutreffend.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 9.0
Low-voltage industrial components (EG000017) / Frontelement für Drucktaster (EC000221)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Befehls- und Meldegerät / Frontelement für Drucktaster (ecl@ss13-27-37-12-10 [AKF028019])
Farbe des Knopfes
ohne Tastenplatte
Anzahl der Befehlsstellen
1
Bauform der Linse
rund
Lochdurchmesser
22 mm
Breite der Öffnung
0 mm
Höhe der Öffnung
0 mm
Bauform des Knopfes
flach
Geeignet für Beleuchtung
nein
Mit Schutzabdeckung
nein
Beschriftet
nein
Schaltfunktion verrastend
nein
Tastend
ja
Mit Frontring
ja
Werkstoff des Frontrings
Kunststoff
Farbe Frontring
Titan
Schutzart (IP), frontseitig
IP67
Schutzart (NEMA), frontseitig
4X
Approbationen
Product Standards
UL 508; CSA-C22.2 No. 14; IEC/EN 60947; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 34 Mbytes |
|
| M22-DZ-X M22-DZ-XQ 254835 DE_254835.pdf | 112 Kbytes |
|
