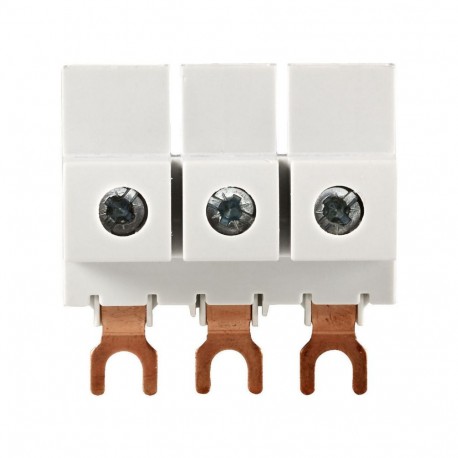

BK25/3-PKZ0-E 262518 XTPAXLSA EATON ELECTRIC Einspeiseklemme, 3-polig, 25 qmm
BK25/3-PKZ0-E
262518
XTPAXLSA
EATON-MOELLER
Einspeiseklemme, 3-polig, 25 qmm
Niederspannungsschaltgeräte > Sammelschienenklemme
PKZ Zubehör
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
OFT ZUSAMMEN GEKAUFT
▲Mehr Infos
▲Einspeiseklemme, 3-polig, 25 qmm
Einspeiseklemme, Sortiment: Zusatzausrüstung, verwendbar für: PKZM0, PKE12, PKE32
Lieferprogramm
Sortiment
Zusatzausrüstung
Zubehör
Einspeiseklemme
verwendbar für
PKZM0
PKE12
PKE32
PKE12
PKE32
Hinweise
Type E‐Starter benötigen kein vorgeschaltetes Schutzorgan.
Für den Einsatz in Kanada ist der PKZM0/PKZM4 mit einem AK‐PKZ0 zu versehen.
Service Factor (SF)
Einstellwert Irder Stromskala in Abhängigkeit vom Belastungsfaktor:
SF = 1.15 ￫ Ir= 1 x In mot
SF = 1 ￫ Ir= 0.9 x In mot
Hinweise
für Drehstromschienenblock, berührungssicher, Ue= 690 V, Iu= 60 A
für Leiterquerschnitte:
2.5 - 25 mm2mehrdrähtig
2.5 - 16 mm2feindrähtig mit Aderendhülse
AWG 14 - 6
Zum Aufbau von Type E Startern.
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
63 A
Verlustleistung pro Pol, stromabhängig [Pvid]
1.8 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
5.4 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+55 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 9.0
Low-voltage industrial components (EG000017) / Sammelschienenklemme (EC000001)
Elektro-, Automatisierungs- und Prozessleittechnik / Reihenklemmensysteme und Systemkomponenten / Reihenklemmensysteme / Sammelschienenklemme (ecl@ss13-27-25-01-16 [BAA025018])
Sammelschienendicke
0 - 0 mm
Sammelschienenbreite
0 - 0 mm
Geeignet für
sonstige
Breite der Klemme
45 mm
Max. Leiterquerschnitt
25 mm²
Max. Bemessungsbetriebsstrom Ie
63 A
Geeignet für Rundleiteranschluss
ja
Geeignet für Sektorleiteranschluss
nein
Geeignet für Bandleiteranschluss
nein
Approbationen
Product Standards
UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking
UL File No.
E36332
UL Category Control No.
NLRV
CSA File No.
98494
CSA Class No.
3211-06
North America Certification
UL listed, CSA certified
Specially designed for North America
Yes
Suitable for
PKZM0/PKE, line terminal required for Type E/F applications
