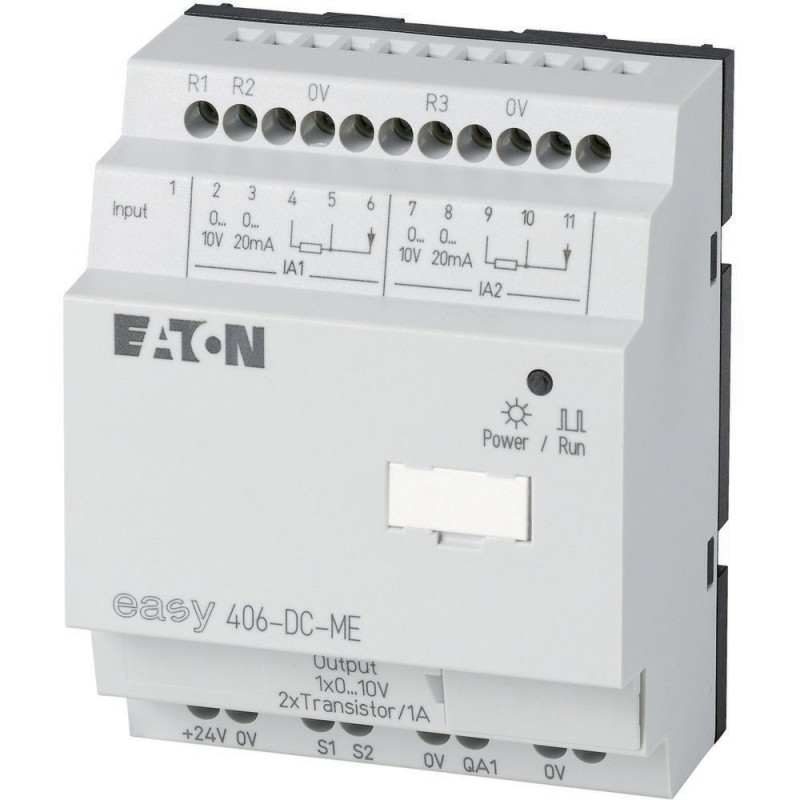

Vergrößern Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

EASY406-DC-ME 114295 0004560804 EATON ELECTRIC Ein- / Ausgangserweiterung, 24VDC, 1DI, 2AI- (Pt100 / V / mA)..

0/5 - 0 Opiniones

Artikel-Nr.: EASY406-DC-ME

Code: 114295

Katalog-Zahl: 0004560804

Hersteller: EATON-MOELLER

Beschreibung:

Ein- / Ausgangserweiterung, 24VDC, 1DI, 2AI- (Pt100 / V / mA), 2DO-Trans, 1AO, easyLink-

Mehr Infos

Kategorien
Industriesteuerungen SPS > Logikmodul

EASY programmierbare Relais und MFD-Anzeigen

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

ANGESEHENE ARTIKEL

EASY406-DC-ME 114295...

Ein- / Ausgangserweiterung, 24VDC, 1DI,...

Mehr Infos

▲

Ein-/Ausgangserweiterung, 24VDC, 1DI, 2AI-(Pt100/V/mA), 2DO-Trans, 1AO, easyLink

Steuerrelaiserweiterung, Bemessungsbetriebsspannung 24VDC, 1 Digitaleingang 24VDC, 2 Analogeingänge wahlweise nutzbar als Spannungseingänge(2x0-10V) oder Stromeingänge(2x0-20mA) oder Temperatureingänge(2xPt100) oder beliebig kombinierbar, 2 Transistorausgänge, 1 Analogausgang(0-10V), über easyLink verwendbar für easy800, MFD-CP8/CP10, EC4P, EC4E, ES4P

Lieferprogramm

Sortiment

Steuerrelais easyRelay
Multi-Funktions-Display MFD-Titan

Sortiment

I/O-System EC4E
Kompaktsteuerungen EC4P

Untersortiment

Ein-/Ausgangserweiterungen analog

Grundfunktion

Erweiterungen

Beschreibung

über easyLink verwendbar

Funktion

Erweiterungen EASY…

Zubehör

Ein-/Ausgangserweiterungen, analog

Eingänge

Eingänge Erweiterung (Anzahl)

digital: 1; analog: 2 (0-10V:2 oder 0-20mA:2 oder Pt100:2)

analog

Ausgänge

Transistor

Versorgungsspannung

24 V DC

Technische Daten

Allgemeines

Abmessungen (B x H x T)

71.5 x 90 x 58 (4 TE) mm

Gewicht

0.2 kg

Klimatische Umgebungsbedingungen

Betriebsumgebungstemperatur

-25 bis + 55
Kälte nach IEC 60068-2-1
Wärme nach IEC 60068-2-2 °C

Betauung

Betauung durch geeignete Maßnahmen verhindern

Lagerung [ϑ]

-40 - +70 °C

relative Luftfeuchte

5 - 95 %

Luftdruck (Betrieb)

795 - 1080 hPa

Mechanische Umgebungsbedingungen

Schutzart (IEC/EN 60529, EN50178, VBG 4)

IP20

Schwingungen (IEC/EN 60068-2-6)konstante Amplitude 0.15 mm

10 - 57 Hz

Schwingungen (IEC/EN 60068-2-6)konstante Beschleunigung 2 g

57 - 150 Hz

Schockfestigkeit (IEC/EN 60068-2-27) Halbsinus 15 g/11 ms

18 Schocks

Kippfallen (IEC/EN 60068-2-31) [Fallhöhe]

50 mm

freier Fall, verpackt (IEC/EN 60068-2-32)

1 m

Einbaulage

Vertikal oder horizontal

Elektromagnetische Verträglichkeit (EMV)

Überspannungskategorie/Verschmutzungsgrad

II/2

Elektrostatische Entladung (ESD)angewandte Norm

IEC EN 61000-4-2, Level 3

Elektrostatische Entladung (ESD)Luftentladung

8 kV

Elektrostatische Entladung (ESD)Kontaktentladung

6 kV

Burst Impulse

nach IEC/EN 61000-4-4
Versorgungsleitungen: 2
Signalleitungen: 2 kV

energiereiche Impulse (Surge)

2 kV (Versorgungsleitungen symmetrisch, EASY...AC)
0.5 kV (Versorgungsleitungen symmetrisch, EASY...DC)
nach IEC/EN 61000-4-5

Einströmung nach IEC/EN 61000-4-6

10 V

Isolationsfestigkeit

EN 50178

Spannungsversorgung

Bemessungsbetriebsspannung [U_e]

24 DC (-15/+20%) V

Bemessungsbetriebsspannung [U_e]

24 DC (-15/+20%) V

Zulässiger Bereich [U_e]

20.4 - 28.8 V DC

Eingangsstrom

40 mA bei U_e
2 A bei U_emit Last

Verlustleistung [P]

1 W

Analog-Eingänge

Anzahl

Potentialtrennung

zur Schnittstelle/Speicherkarte: nein

Eingangsart

DC-Spannung

Signalbereich

0 - 10 V DC oder 0 - 20 mA oder Pt100 (-50…+200°C)

Auflösung

10 Bit (Wert 0 - 1023)

Eingangsimpedanz

11.2 kΩ

Genauigkeit vom IST-Wertzwei Geräte der Serie

± 3 %

Genauigkeit vom IST-Wertinnerhalb eines Gerätes

< ± 3 % %

Konvertierungszeit analog/digital

800 ms

Eingangsstrom

< 1 mA

Leitungslänge

≦ 10, geschirmt m

Analog-Ausgänge

Anzahl

Potentialtrennung

zu easyLink: ja

Ausgangsart

DC-Spannung

Signalbereich

0 - 10 V DC

Ausgangsstrom maxim.

0.01 A

Bürdenwiderstand

1 kΩ

Überlast- und Kurzschlussschutz

Auflösung

0.01 V analog
10 Bit (Wert 0 - 1023) digital

Genauigkeit-25 °C - 55 °C

2 %

Genauigkeit25°C

1 %

Konvertierungszeit analog/digital

200 ms

Transistorausgänge

Anzahl

Bemessungsbetriebsspannung [U_e]

24 V DC

Zulässiger Bereich [U_e]

20.4 - 28.8 V DC

Restwelligkeit

≦ 5 %

Versorgungsstrom

typ./max. 24V/2A bei Zustand 0
12/22 bei Zustand 1 mA

Verpolungsschutz

ja (Achtung: Wird bei verpolter Versorgungsspannung 0V bzw. GND an die Ausgänge gelegt, entsteht Kurzschluss)

Potentialtrennung

zur Speicherkarte: ja

Bemessungsbetriebsstrom bei Zustand „1” DC pro Kanal [I_e]

1 A

Lampenlast ohne R_vpro Kanal

5 W

Reststrom bei Zustand „0” pro Kanal

< 0.1 mA

Max. Ausgangsspannung

2.5 (Zustand 0 bei externer Last < 10 MΩ)
U = U_e- 1 V (Zustand 1 bei I_e= 0.5 A) V

Kurzschlussschutz

ja, thermisch (Auswertung erfolgt mit Diagnose-Eingang R16)

Kurzschlussauslösestrom für R_a≦ 10 mΩ

1.4 ≦ I_e≦ 4 A

gesamter Kurzschlussstrom

8 A

Spitzenkurzschlussstrom

16 A

thermische Abschaltung

max. Schaltfrequenz bei konstanter ohmscher Belastung

40000 Schaltspiele/h

Parallelschaltbarkeit der Ausgängebei ohmscher Belastung, induktiver Belastung mit externer Schutzbeschaltung, Kombination innerhalb einer Gruppe

Q1 und Q2

Parallelschaltbarkeit der AusgängeAnzahl der Ausgänge [max.]

Parallelschaltbarkeit der Ausgängemax. Gesamtstrom

2 (Achtung! Ausgänge müssen gleichzeitig und von gleicher Zeitlänge angesteuert werden) A

Zustandsanzeige der Ausgänge

LCD-Display (falls vorhanden)

Versorgungsspannung U_Aux

Verpolungsschutz

ja (Achtung: Wird bei verpolter Versorgungsspannung 0V bzw. GND an die Ausgänge gelegt, entsteht Kurzschluss)

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis

Bemessungsstrom zur Verlustleistungsangabe [I_n]

0 A

Verlustleistung pro Pol, stromabhängig [P_vid]

0 W

Verlustleistung des Betriebsmittels, stromabhängig [P_vid]

0 W

Verlustleistung statisch, stromunabhängig [P_vs]

1 W

Verlustleistungsabgabevermögen [P_ve]

0 W

Min. Betriebsumgebungstemperatur

-25 °C

Max. Betriebsumgebungstemperatur

+55 °C

Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
