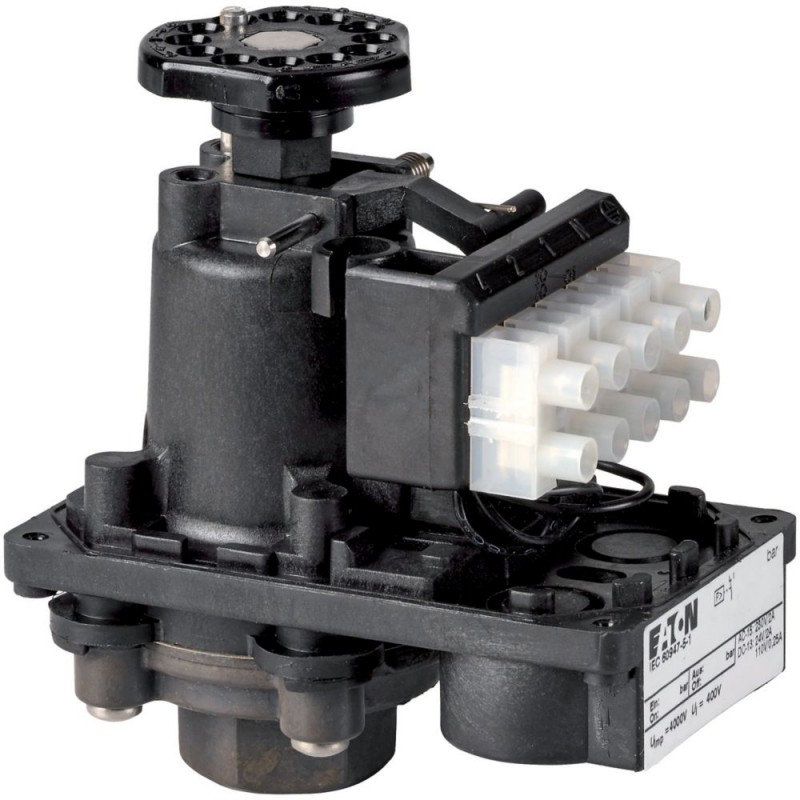

MCS22-U 012592 EATON ELECTRIC Druckwächter, 1 W, 25 bar
MCS22-U
012592
EATON-MOELLER
Druckwächter, 1 W, 25 bar
Niederspannungsschaltgeräte > Druckschalter
Positionsschalter
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Mehr Infos
▲Druckwächter, 1 W, 25 bar
IEC EN 60947-5-1, IP65, Drucküberwachung von flüssigen und gasförmigen Medien, z. B. Druckluft, zum Ansteuern von Hilfsstromkreisen, Aus- und Einschaltdruck getrennt einstellbar
Lieferprogramm
Sortiment
Druckwächter mit Hilfskontakten
Schutzart
IP65
variable Schaltdifferenz
Hinweise
Ausstattung:
- Druckrohrflansch R ¼”
- auf Wunsch Druckrohrflansch R ½”
- IP65 in Verbindung mit Kabelverschraubung V-M20
- 1 isolierte Schutzklemme
- 2 ausbrechbare Leitungseinführungen für M20
- Neopren-Membran, beständig gegen Altern, Luft, Maschinenöl, Wasser min. -25 °C, max +80 °C
Werkseitige Einstellung von Ein- und Ausschaltdruck erfolgt über Typenzusatz: ￫#203948
R ¼” entspricht G ¼
R ½” entspricht G ½ nach ISO 228-1
Hilfsschalter nach IEC/EN 60947-1
Technische Daten
Allgemeines
Normen und Bestimmungen
IEC/EN 60947-5-1
Prüfdruck
32 bar
Berstdruck
90 bar
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperatur
25 - 70
Schutzart
IP65
Einbaulage
Nach Bedarf
Schockfestigkeit nach IEC 60068-2-27 [Halbsinusstoß 20 ms]
> 10 g
Schwingfestigkeit nach IEC 60068-2-6 [1 mm Amplitude]
36 Hz
Anschlussquerschnitteeindrähtig
1 x (0,75 - 2,5) mm2
Anschlussquerschnittefeindrähtig mit Aderendhülse nach DIN 46228
1 x (0,5 - 1,5) mm2
Anschlussklemmen
Buchsenklemme
Anschlussschraube
M3
Anzugsmoment Anschlussschraube
0.5 Nm
Strombahnen/Schaltvermögen
Bemessungsstoßspannungsfestigkeit [Uimp]
4000 V AC
Bemessungsisolationsspannung [Ui]
400 V
Überspannungskategorie/Verschmutzungsgrad
III/3
max. KurzschlussschutzeinrichtungSchmelzsicherung [gG/gL]
10 A
DC-13Bemessungsbetriebsstrom24 V
2 A
DC-13Bemessungsbetriebsstrom110 V
0.25 A
Bemessungsfrequenz [f]
50 Hz
Daten für Bauartnachweis nach IEC/EN 61439
Min. Betriebsumgebungstemperatur
25 °C
Max. Betriebsumgebungstemperatur
+70 °C
Technische Daten nach ETIM 7.0
Niederspannungsschaltgeräte (EG000017) / Druckschalter (EC000243)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Überwachungsgerät (Niederspannungs-Schalttechnik) / Druckschalter ([email protected] [AKF108014])
Geeignet als Wächter
ja
Geeignet als 2 Punktregler
ja
Geeignet als Begrenzer
nein
Max. Betriebsdruck
25000 hPa
Einschaltdruck
0 - 21 bar
Anfangseinstellung
0 - 0 hPa
Ausschaltdruck
0 - 22 bar
Endeinstellung
0 - 0 hPa
Druck-Schaltdifferenz
0 bar
Max. Prüfdruck
32 bar
Berstdruck
90 bar
Mediumtemperatur
25 - 80 °C
Anschluss
Innengewinde Gas zylindrisch (BSPP)
Gewindemaß
1/4 Zoll
Bemessungsbetriebsspannung Ue bei AC 50 Hz
0 - 230 V
Bemessungsbetriebsspannung Ue bei AC 60 Hz
0 - 230 V
Bemessungsbetriebsspannung Ue bei DC
0 - 110 V
Anfangswert Messbereich Druck
0 Pa
Endwert Messbereich Druck
0 Pa
Bemessungsbetriebsleistung bei AC-3, 400 V
0 kW
Schaltvermögen bei AC-3, 240 V
0 kA
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
0 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
0 A
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Wechsler
1
Ausführung des elektrischen Anschlusses
Schraubanschluss
Anzahl der Öffner als Hauptkontakte
0
Anzahl der Schließer als Hauptkontakte
0
Einstellbarer Strombereich
0 - 0 A
Mit Handbetätigung
nein
Mit manuellem Ein-/Ausschalter
nein
Elektronische Ausführung
nein
Mit Display
nein
Explosionsgeschützt
nein
Schutzart (IP)
IP65
Schutzart (NEMA)
sonstige
Höhe
100 mm
Breite
60 mm
Durchmesser
0 mm
Tiefe
96 mm
Abmessungen
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| MCS22-U MCS22-U 012592 DE_012592.pdf | 318 Kbytes |
 |
