> >>M22-B-GVP 216389 M22-B-GVPQ ELECTRIC Blindverschluss, grau, Grosspackung
Vorheriges Produkt Nächstes Produkt

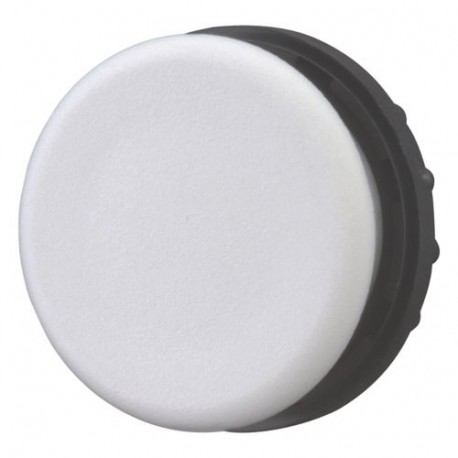

M22-B-GVP 216389 M22-B-GVPQ EATON ELECTRIC Blindverschluss, grau, Grosspackung Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-B-GVP 216389 M22-B-GVPQ EATON ELECTRIC Blindverschluss, grau, Grosspackung

M22-B-GVP

216389

M22-B-GVPQ

EATON-MOELLER

250

Blindverschluss, grau, Grosspackung

Mehr Infos


Niederspannungsschaltgeräte > Blindabdeckung für Befehlsgeräte

Hilfskontroll- und Signalelemente

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $630.92
Stückpreis: $2.52

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Blindverschluss, grau, Grosspackung
Blindverschluss, Allgemeines Zubehör, Funktion: zum Verschließen von Reserve-Einbaustellen, Material: Kunststoff, Schutzart: IP66, IP67, IP69K, Farbe RAL-Wert: RAL 7035, Anbindung an SmartWire-DT: nein

Lieferprogramm

Zubehör
Allgemeines Zubehör
Grundfunktion Zubehör
Blindverschlüsse
Funktion
zum Verschließen von Reserve-Einbaustellen
Material
Kunststoff
Schutzart
IP66, IP67, IP69
Farbe
116C062
RAL-Wert
RAL 7035
Anbindung an SmartWire-DT
nein

Technische Daten

Allgemeines
Schutzart
IP66, IP67, IP69
Umgebungstemperaturoffen
-25 - +70 °C

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+70 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht zutreffend.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 7.0

Niederspannungsschaltgeräte (EG000017) / Blindabdeckung für Befehlsgeräte (EC002023)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Befehls- und Meldegerät / Blindabdeckung für Befehlsgeräte ([email protected] [ACN976011])
Werkstoff
Kunststoff
Bauform der Linse
rund
Lochdurchmesser
22.5 mm
Breite der Öffnung
0 mm
Höhe der Öffnung
0 mm
Farbe
grau

Approbationen

North America Certification
Request filed for UL and CSA
Degree of Protection
UL/CSA Type 3R, 4X, 12, 13

Abmessungen

116X125

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
M22-B-GVP M22-B-GVPQ 216389 DE_216389.pdf 193 Kbytes M22-B-GVP M22-B-GVPQ 216389 DE_216389.pdf
