> >>NZM4-XBRS 115277 ELECTRIC Blendrahmen, schmal, für Kipphebel, Baugröße 4
Vorheriges Produkt Nächstes Produkt

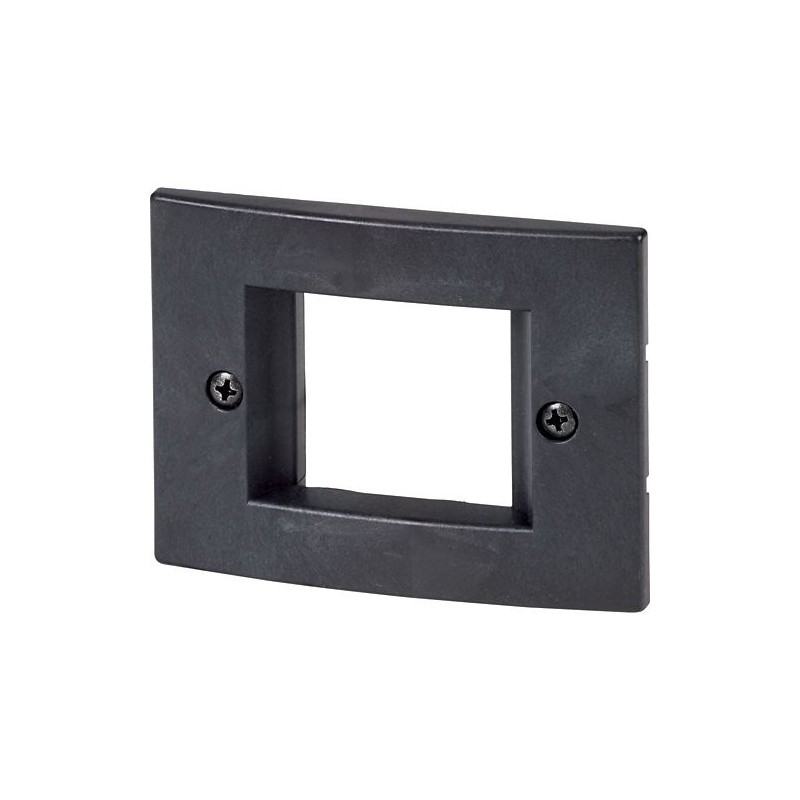

NZM4-XBRS 115277 EATON ELECTRIC Blendrahmen, schmal, für Kipphebel, Baugröße 4 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

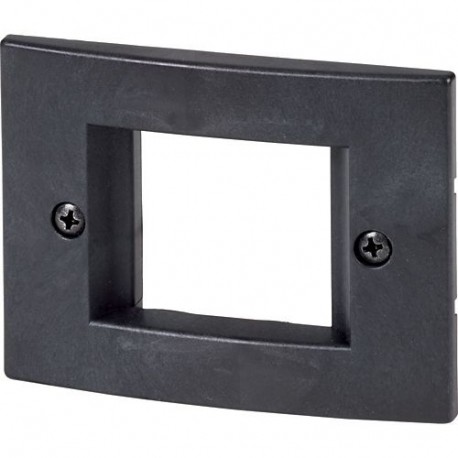

NZM4-XBRS 115277 EATON ELECTRIC Blendrahmen, schmal, für Kipphebel, Baugröße 4

NZM4-XBRS

115277

EATON-MOELLER

Blendrahmen, schmal, für Kipphebel, Baugröße 4

Mehr Infos


Elektroverteiler-Systeme (inkl. Installationsverteiler) > Abdeckung für Verteilerfeld

Leistungsschalter NZM Zubehör

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $40.04
Stückpreis: $40.04

Menge Preis
1+$40.04
2+$38.20
3+$34.76
4+$32.81
6+$30.70
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Blendrahmen, schmal, für Kipphebel, Baugröße 4
Optionales Zubehör zur Leistungsschalter-Reihe NZM bietet ein umfangreiches Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage gestaltet sich flexibel und einfach durch modulare Funktionsgruppen. Verwendbar für: NZM4(-4), N(S)4(-4)

Lieferprogramm

Sortiment
Zusatzausrüstung
Zubehör
Blendrahmen
Norm/Zulassung
UL/CSA, IEC
Baugröße
NZM4
Beschreibung
Für Kipphebel
Schutzart
IP40
verwendbar für
NZM4(-4)
N(S)4(-4)
Hinweise

Für rechteckigen Ausschnitt von Türen und Gehäusen mit Materialstärken von 1 - 3 mm.

Außenwarnschild/Bezeichnungsschild einclipsbar.

Schalter mit schmalem Blendrahmen können nebeneinander angereiht werden. Der Mindestabstand muss dabei eingehalten werden.

Daten für Bauartnachweis nach IEC/EN 61439

Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 7.0

Elektroverteiler-Systeme (inkl. Installationsverteiler) (EG000023) / Abdeckung für Verteilerfeld (EC000775)
Elektro-, Automatisierungs- und Prozessleittechnik / Elektroinstallationsanlage, -gerät / Elektroverteiler-System (inkl. Installationsverteiler) / Abdeckung für Verteilerfeld ([email protected] [ACN397011])
Höhe
16.5 mm
Breite
136 mm
Tiefe
178 mm
Anzahl der Reihen
0
Werkstoff
Kunststoff
Scharnierend
nein
Schnellschließend
nein
Schutzart (IP)
IP40
Farbe
schwarz
Transparent
nein

Approbationen

Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E140305
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified

Abmessungen

1230DIM-223
① Einbauöffnung

Datasheet - PDF

▲
Titel: Größe: Typ:
NZM4-XBRS 115277 DE_115277.pdf 189 Kbytes NZM4-XBRS 115277 DE_115277.pdf
