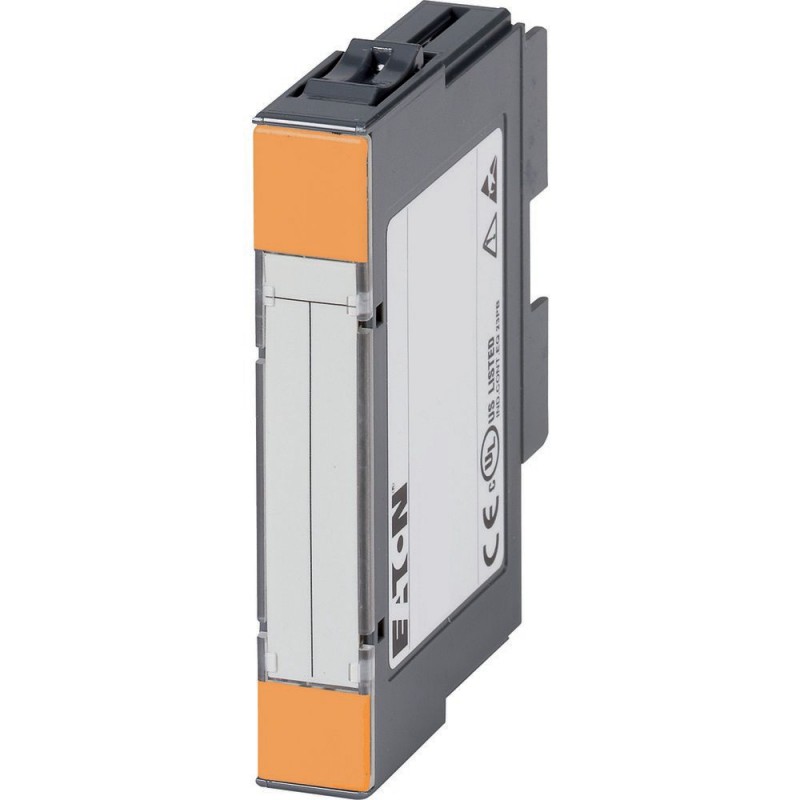

Normen und Bestimmungen
EN 61000-6-2
EN 61000-6-4
EN 61131-2
Potentialtrennung
ja, über Optokoppler
UmgebungstemperaturUmgebungstemperatur, Betrieb
0 - +55 °C
UmgebungstemperaturLagerung, Transport [ϑ]
-25 - +85 °C
Relative Luftfeuchterelative Feuchte
5 - 95 % (indoor), Level RH-2, keine Kondensation (bei 45°C Lagerung)
Mechanische UmgebungsbedingungenSchutzart
IP20
Mechanische UmgebungsbedingungenSchadgas
SO2: 10 (rel. Feuchte < 75 %, keine Kondensation)
H2S: 1.0 (rel. Feuchte < 75 %, keine Kondensation) ppm
Vibrationsfestigkeit, Einsatzbedingungen
gemäß IEC/EN 60068-2-6
Schockfestigkeit
gemäß IEC 60068-2-27 g
Dauerschockfestigkeit (IEC/EN 60068-2-29)
nach IEC 60068-2-29
Kippen und Umstürzen
nach IEC 60068-2-31, freier Fall nach IEC 60068-2-32
Elektromagnetische Verträglichkeit (EMV)ESD [Luft- / Kontaktentladung]
EN 61000-4-2 kV
Elektromagnetische Verträglichkeit (EMV)Elektromagnetische Felder [(0.08…1) / (1,4…2) / (2…2,7) GHz ]
EN 61100-4-2 V/m
Elektromagnetische Verträglichkeit (EMV)Burst
EN 61100-4-4
Elektromagnetische Verträglichkeit (EMV)Surge
EN 61100-4-5
Elektromagnetische Verträglichkeit (EMV)Einströmung
EN 61100-4-6 V
Elektromagnetische Verträglichkeit (EMV)Störaussendung (gestrahlt, hochfrequent) [(30...230 MHz) / (230...1000 MHz)]
EN 55016-2-3 dB
Elektromagnetische Verträglichkeit (EMV)Spannungsvariationen/Spannungseinbrüche
EN 61131-2
Elektromagnetische Verträglichkeit (EMV)Typprüfung (Type Test)
nach EN 61131-2
Weitere Technische Daten (Blätterkatalog)
Nennspannung durch Versorgungsklemme [UL]
24 V DC
Nennstromaufnahme aus Versorgungsklemme [IL]
≦ 20 mA
Nennstromaufnahme aus Modulbus [IMB]
≦ 28 mA
Anschließbare Sensoren
ohmsche Lasten
induktive Lasten
Lampenlasten
Basismoduleohne C-Verbindung
4-Leiter
XN-S4x-SBBS
Nennspannung durch Versorgungsklemme [UL]
24 V DC
Nennstromaufnahme aus Versorgungsklemme [IL]
≦ 20 mA
Nennstromaufnahme aus Modulbus [IMB]
≦ 28 mA
Basismoduleohne C-Verbindung
4-Leiter
XN-S4x-SBBS
Nennspannung durch Versorgungsklemme [UL]
24 V DC
Nennstromaufnahme aus Versorgungsklemme (bei Laststrom = 0 mA) [IL]
≦ 20 mA
Nennstromaufnahme aus Modulbus [IMB]
≦ 28 mA
Verlustleistung [P]
typ. 1 W
anschließbar sind
ohmsche Lasten
induktive Lasten
Lampenlasten
Nennspannung durch Versorgungsklemme [UL]
24 V DC
Nennstromaufnahme aus Versorgungsklemme [IL]
≦ 20 mA
Nennstromaufnahme aus Modulbus [IMB]
≦ 28 mA
Isolationsprüfspannung [Ui]
1780 V AC
Basismoduleohne C-Verbindung
4-Leiter
XN-S4x-SBBS
Nennspannung durch Versorgungsklemme [UL]
24 V DC
Nennstromaufnahme aus Versorgungsklemme [IL]
≦ 20 mA
Nennstromaufnahme aus Modulbus [IMB]
≦ 28 mA
Isolationsprüfspannung [Ui]
1500, 500 V AC
Verlustleistung [P]
typ. 1 W
anschließbar sind
ohmsche Lasten
induktive Lasten
Lampenlasten
Nennlastspannung
230 V AC, 30 V DC
Ausgangsstrom pro Kanal/230 V ACmaximaler Dauerstrom
2000 mA
Ausgangsstrom pro Kanal/230 V ACmaximaler Dauerstrom ohmsche Last
5 A
Ausgangsstrom pro Kanal/230 V ACMindestlaststrom
100 mA bei ≧ 12 V DC mA
Gleichzeitigkeitsfaktor [g]
100 %
Lebensdauer bei 230 V ACbei 5 A [Schaltspiele]
> 0.1 x 106
Lebensdauer bei 230 V ACbei 0.5 A [Schaltspiele]
> 1 x 106
Basismoduleohne C-Verbindung
4-Leiter
XN-S4x-SBBS
Nennspannung durch Versorgungsklemme [UL]
24 V DC
Nennstromaufnahme aus Versorgungsklemme [IL]
≦ 20 mA
Nennstromaufnahme aus Modulbus [IMB]
≦ 28 mA
Nennspannung durch Versorgungsklemme [UL]
24 V DC
Nennstromaufnahme aus Versorgungsklemme [IL]
≦ 20 mA
Nennstromaufnahme aus Modulbus [IMB]
≦ 28 mA
Nennspannung durch Versorgungsklemme [UL]
24 V DC
Nennstromaufnahme aus Versorgungsklemme [IL]
≦ 20 mA
Nennstromaufnahme aus Modulbus [IMB]
≦ 28 mA
Verlustleistung [P]
typ. 1 W
