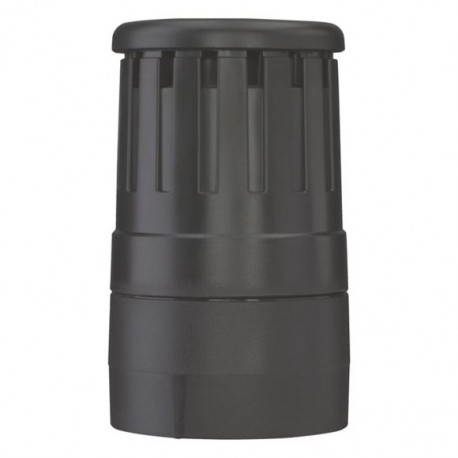

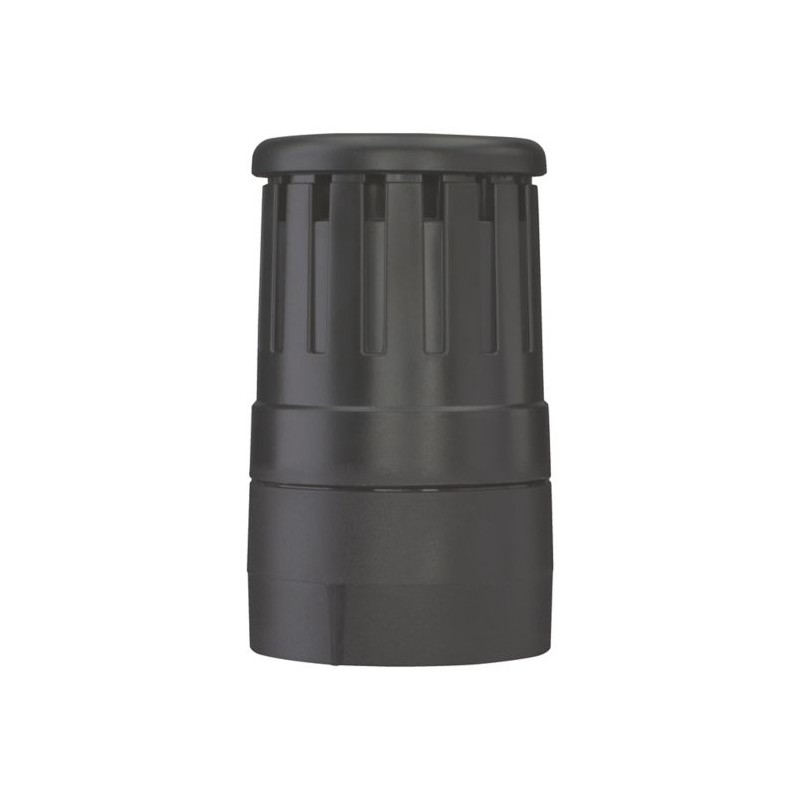

SL4-AP24 171379 EATON ELECTRIC Akustikmodul, 24 V, Dauerton oder Pulston
SL4-AP24
171379
EATON-MOELLER
Akustikmodul, 24 V, Dauerton oder Pulston
Niederspannungsschaltgeräte > Signalsäulenelement, akustisch
Hilfskontroll- und Signalelemente
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
OFT ZUSAMMEN GEKAUFT
▲Mehr Infos
▲Akustikmodul, 24 V, Dauerton oder Pulston
Akustikmodul, 24 V AC/DC, Dauerton oder Pulston einstellbar mit internen DIP-Schalter, Schalldruck 80dB einstellbar mit internem Potentiometer, f = 4kHz, IP66
Lieferprogramm
Sortiment
Signalsäulen SL
Grundfunktion
Akustikmodul
Schutzart
IP66
Bemessungsbetriebsspannung [Ue]
24 V AC/DC V
Bemessungsbetriebsstrom [Ie]
max. 39 mA
Beschreibung
Dauerton oder Pulston, einstellbar mit internem DIP-Schalter.
Schalldruck 80 dB.
f = 4000 Hz
grundsätzlich nur an der höchsten Position einer Säule projektieren
Schalldruck 80 dB.
f = 4000 Hz
grundsätzlich nur an der höchsten Position einer Säule projektieren
Anbindung an SmartWire-DT
nein
Technische Daten
Allgemeines
Normen und Bestimmungen
IEC/EN 60947-5-1
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Einbaulage
Nach Bedarf
Schockfestigkeit
> 15
gemäß IEC 60068-2-27
Schockdauer 11 ms
Halbsinus g
gemäß IEC 60068-2-27
Schockdauer 11 ms
Halbsinus g
Schutzart IEC
IP66
IEC/EN 60529
IEC/EN 60529
Schutzart UL
Type 4, 4X, 13
Material
Gehäuse: Polycarbonat (PC), schwarz
Kalotte: Polycarbonat (PC)
Kalotte: Polycarbonat (PC)
Umgebungstemperatur
-30 - +60 °C
Gewicht
43 g
Strombahnen
Bemessungsstoßspannungsfestigkeit [Uimp]
4000 V AC
Bemessungsisolationsspannung [Ui]
250 V
Überspannungskategorie/Verschmutzungsgrad
III/3
Module
Leckstrom
< 0.003 A
Tonart
Dauer- oder Pulston
Tonarten
2 Varianten, ￫ Tonartentabelle
Toneinstellung
intern; DIP 1-polig
Tonartentabelle
| Tonartentabelle | ||||||||||||||
| Tonart | DIP-Schalter Einstellung | Frequenz | Diagramm | Wiederhol-geschwindigkeit | spezielle Anwendung | max. Lautstärke | ||||||||
| Hz | dB | |||||||||||||
| SL4-AP… | Dauerton |   | ca. 4000 |  | - | - | 80 | |||||||
| Pulston |  | ca. 4000 |  | ca. 2 Hz | - | 80 | ||||||||
Schalldruck
80 dB
Abstrahlwinkel
360°
Strom-/Leistungsaufnahmebei 24 V AC/DC
0,039 A
Spannungsbereich
24 V AC/DC ± 10 %
Daten für Bauartnachweis nach IEC/EN 61439
Min. Betriebsumgebungstemperatur
-30 °C
Max. Betriebsumgebungstemperatur
+60 °C
Technische Daten nach ETIM 9.0
Low-voltage industrial components (EG000017) / Signalsäulenelement, akustisch (EC001261)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Befehls- und Meldegerät / Signalsäulenelement, akustisch (ecl@ss13-27-37-12-37 [AKF055019])
Funktion
Dauerton/Pulston
Außendurchmesser
43 mm
Farbe
schwarz
Betriebsspannung AC 50 Hz
24 - 24 V
Betriebsspannung AC 60 Hz
24 - 24 V
Betriebsspannung DC
24 - 24 V
Spannungsart
AC/DC
Ton einstellbar
ja
Schutzart (IP)
IP66
Schutzart (NEMA)
13
Lautstärke
80 dB
Approbationen
Product Standards
IEC/EN 60947-5-1; UL 508; CSA-C22.2 No. 14-10; CSA-C22.2 No. 94-91; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
UL report applies to both US and Canada
CSA Class No.
NKCR7
North America Certification
UL listed, certified by UL for use in Canada
Degree of Protection
UL Type 4, 4X, 13
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON COMMAND INDICATION EN.pdf | 23 Mbytes |
|
| SL4-AP24 SL4-AP24 171379 DE_171379.pdf | 110 Kbytes |
|
