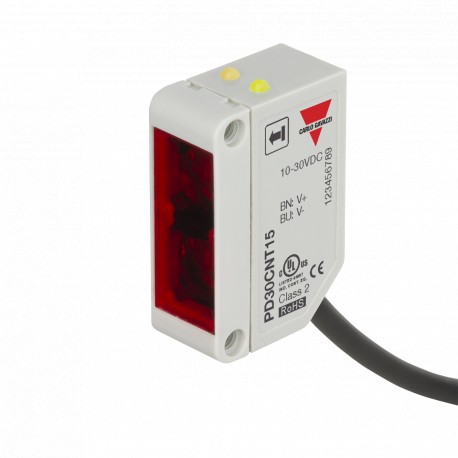

PD30CNT15 CARLO GAVAZZI Barrera Parameter ausgewählt rechteckigen BOX SYSTEM UMFANG 6 ... 20 m Kabelanschlus.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PD30CNT15 CARLO GAVAZZI Barrera Parameter ausgewählt rechteckigen BOX SYSTEM UMFANG 6 ... 20 m Kabelanschlus..

PD30CNT15

PD30CNT15

CARLO GAVAZZI

Verfügbar

Schiff am heute

Barrera Parameter ausgewählt rechteckigen BOX SYSTEM UMFANG 6 ... 20 m Kabelanschluss Werkstoff Kunststoff Andere SCOPE 15 m BOX 30 x 20 x 10,8 mm Material ABS 035N000

Mehr Infos


Lichtschranken Optische Sensoren

Sensors

Optoelektrische Sensoren

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von CARLO GAVAZZI

MengePreis
1+$25.78
9+$23.00
17+$22.48
25+$22.21
34+$22.01
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Einweglichtschranke
Typ PD30CNT15....SA
• Miniaturlichtschranke
• Reichweite: 15 Meter
• Schaltabstand mit Potenziometer einstellbar
• Moduliertes Infrarotlicht 850 nm
• Betriebsspannung 10 bis 30 V OC
• Ausgang: 100 mA, NPN oder PNP voreingestellt
• Hell (NO)- und Ounkelschaltung (NC)
• LEO-Anzeige fUr Schaltausgang, Betriebsspannung EIN
und Signalstabilitat
• Schutz gegen Verpolung, Kurzschluss und Transienten
• Kabel- und SteckerausfUhrungen
• Hohe elektromagnetische Vertraglichkeit
Produktbeschreibung
Bestellschlüssel PD30CNT15NAM5SA
Die Lichtschranken der Serie PD30CNT15 mit den Abmes- sungen 10x30x20 mm verfO- gen Ober ein verstarktes PMMAlASS Gehause.
Trotz der kleinen Abmessun- gen werden hohe Schaltab- stande bei hoher Messge- nauigkeit erreicht.
Mit einem Potenziometer kann der Schaltabstand ein- fach eingestellt werden. Die S c h a l t a u s g a n g s f u n k t i o n (PNP oder NPN) ist voreinge- stellt und die Schaltart Hell- (NO) oder Dunkelschaltung (NC) kann mit der 3. und 4. Ader gewahlt werden (Antiva- lenz).
Type Gehauseform Gehausabmessung Gehausematerial Gehauselange Oetektionsprinzip Reichweite Ausgangsfunktion Schaltart
Anschluss-Typ
Einstellbare Empfindlichkeit
Typenwahl
Gehause Reichweite Anschluss Bestellnr. Bestellnr. Bestellnr.
W x H x O Sn Sender NPN Empfanger PNP Empfanger
Hell- und Ounkelschaltung Hell- und Ounkelschaltung
10 x 30 x 20 mm 15 m Cable PO 30 CNT 15 PO 30 CNT 15 NASA PO 30 CNT 15 PASA
10 x 30 x 20 mm 15 m Plug PO 30 CNT 15 M5 PO 30 CNT 15 NAM5SA PO 30 CNT 15 PAM5SA
Hinweis: Sender, Empfanger und Kabelstecker mOssen separat bestellt werden
Technische Daten Empfänger
Nennschaltabstand (Sn)
PD30CNT Sender ≤ 15 m
Einstellbereich 3 bis 15 m
Blindbereich
PD30CNT Sender Kein Slindbereich
Einstellung Schaltabstand
Mit Potenziometer einstellbar
Elektrisch 210° symetrisch
Mechanisch 240° symetrisch
Temperaturdrift ≤ 0.2%lºC Hysterese (H) 5% bis 20% Nenn-Betriebsspannung (US ) 10 bis 30 VDC
(einschl. Restwelligkeit)
Restwelligkeit (Urpp ) ≤ 10%
Ausgangsstrom
Kontinuierlich (Ie) ≤ 100 mA
Kurzzeitig (I) ≤ 100 mA
(max. Lastkapazitat 100 nF)
Leerlaufstrom (Io) ≤ 20 mA bei US max
Mindestlaststrom (Im) ≤ 0.5 mA
Sperrstrom (Ir ) ≤ 100 µA
Spannungsabfall (Ud ) ≤ 2 VDC bei Ie max.
Schutz Kurzschluss, Verpolung und
Transienten
Umgebungslicht ≤ 10,000 lux Schaltfrequenz (f) ≤ 500 Hz Ansprechzeit
AUS-EIN (tEIN) ≤ 1 ms
EIN-AUS (tAUS) ≤ 1 ms
Einschaltverzogerung (tv) ≤ 200 ms
Ausgangsfunktion
Offener Kollektorausgang NPN oder PNP, je nach
Sensortyp
Schaltart fUr Schaltausgang Hell (NO)- und Dunkel-
schaltung (NC)
Funktionsanzeige Schaltausgang EIN LED, gelb Signalstabilitat und
Setriebsspannung EIN LED, grOn. Siehe Diagramm
Signalstabilitatsanzeige
Technische Anderungen ohne VorankOndigung vorbehalten (17.01.2013) 1
