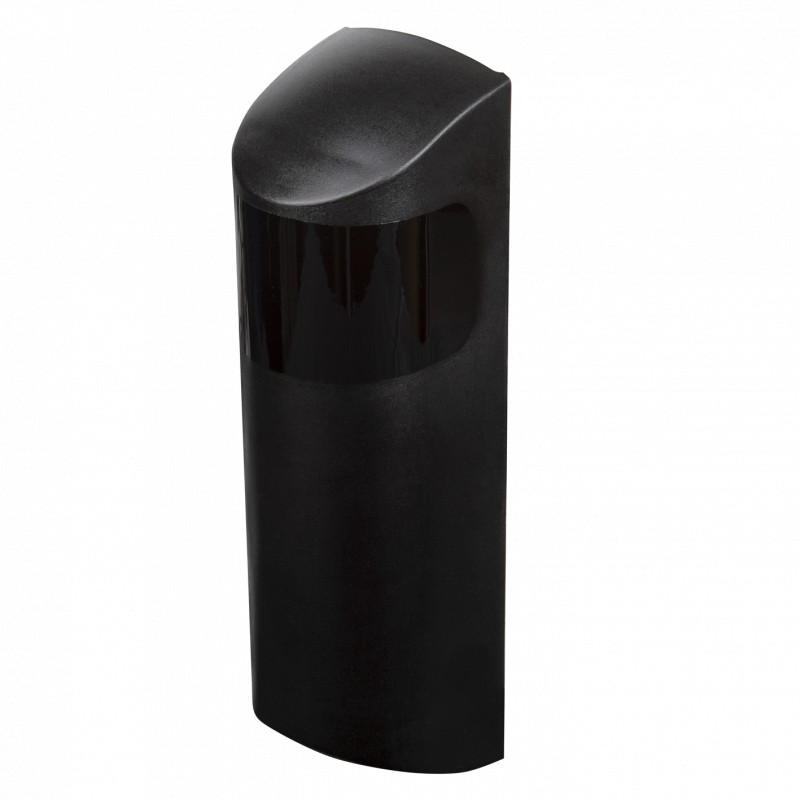

PD180CBT30Q CARLO GAVAZZI Barrera rechteckigen SYSTEM BOX Bereich 30 ... 50 m Anschlussklemmen SPDT RELAISAU.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PD180CBT30Q CARLO GAVAZZI Barrera rechteckigen SYSTEM BOX Bereich 30 ... 50 m Anschlussklemmen SPDT RELAISAU..

PD180CBT30Q

PD180CBT30Q

CARLO GAVAZZI

Verfügbar

Schiff am heute

Barrera rechteckigen SYSTEM BOX Bereich 30 ... 50 m Anschlussklemmen SPDT RELAISAUSG Material Kunststoff Andere SCOPE 30 m BOX 180 x 51 x 49 mm ZUSATZMATERIAL PC Batterie niedrig Alarmausgang

Mehr Infos


Lichtschranken Optische Sensoren

Sensors

Optoelektrische Sensoren

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von CARLO GAVAZZI

MengePreis
1+$31.73
7+$28.76
14+$28.05
20+$27.75
27+$27.51
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Einweglichtschranke mit batteriebetriebenem
Sender und Relaisausgang
Typ PD180CBT30Q/MU
• Für Industrietüren- und Tore
• Reichweite 15 m oder 30 m
• Moduliertes Infrarotlicht
• Betriebsspannung 12 bis 24 VAC/DC (Empfänger)
• Betriebsspannung Sender: 2x 3,6 VDC Lithium Batterien
• Relaisausgang SPST
• Relais SPST für niedrigen Batteriestatus (battery low alarm)
• LED für Schaltzustand
• Schutz gegen: Verpolung, Transienten
• Anschluss: Klemmen
• Mutingfunktion ( Stummschalten des Senders )
• CE- und UL 325-geprüft
Produktbeschreibung
Bestellschlüssel
PD180CBT30Q/MU
Der Sensor PD180…wurde für den Einsatz bei Industrie- toren und bei Toren im Haus- bereich entwickelt. Der Sen- sor erfüllt die Anforderungen der europäischen und norda- merikanischen Normen für Industrietore. Die Lichtschran- ke hat ein robustes Polycar- bonatgehäuse und die hori- zontale und vertikale Ausrich- tung der Linsen ermöglichen eine flexible Montage. Der Sensor ist leicht zu bedienen und es sind keine Einstellun- gen des Schaltabstandes erforderlich. Das neue Design mit aspherischen Linsen ist wesentlich unempfindlicher gegenüber Staub und Korro-
Typenwahl
sion als bei herkömmlichen Systemen. Der Sensor verfügt über eine Mutingfunktion, welche den Sender stumm schaltet, um den Schaltaus- gang zu testeten. Die Aktivie- rung der Mutingfunktion kann entweder von der Türsteue- rung oder von mechanischen Endschaltern, Magnetsenso- ren sowie von Schließkanten mit Widerstandsauswertung erfolgen. Der Empfänger benötigt eine Spannungsver- sorgung von 12-24 VAC/DC. Da der Sender batteriebetrie- ben ( 2x 3,6 VDC Lithium Bat- terien ) ist, kann auf die Verka- belung zur Türsteuerung ver- zichtet werden.
Typ Gehäuseform Gehäusegröße Gehäusematerial Batteriebetrieben Detektionsprinzip Reichweite Ausgangstyp Ausgangskonfiguration Mutingfunktion
Abmessungen Reichweite Bestellnummer Bestellnummer
Sn Empfänger Sender
180 x 51 x 49 mm 30 m PD180CBT30MU PD180CBT30Q
Technische Daten – Sender
Nenn-Schaltabstand (Sn) 15 Meter ohne Jumper,
30 Meter mit Jumper
Nenn-Betriebsspannung (Ue) 2x 3,6 VDC Lithiumbatterien
Größe AA
Lebensdauer Batterie
Ohne Jumper 15 m => 2, 5 Jahren
Mit Jumper 30 m => 1,5 Jahren
Stromversorgung
Bei aktiviertem Muting (Io) Typ. 29 µA
Schutz vor Verpolung, Überspannung
Mute Eingang
Normaler Betrieb > 6 KΩ
Mute (Stummschalten des
Senders) < 4 KΩ
Lichtquelle LED, 850 nm
Lichttyp Infrarotlicht, moduliert
Optische Achse ± 5° (mit Blende)*
* Ohne Blende wird der Schaltabstand um 30 % erhöht
Technische Änderungen vorbehalten (01.11.2011) 1

Datasheet - PDF

Title:Language:Size:Type:
pdf1-mostradoSelected parameters SYSTEM Through-beam HOUSING rectangular SENSING RANGE 30 ... 5 - CARLO GAVAZZGerman200 Kbytespdf1-mostradoSelected parameters SYSTEM Through-beam HOUSING rectangular SENSING RANGE 30 ... 5 - CARLO GAVAZZ
pdf1-Selected parameters SYSTEM Through-beam HOUSING rectangular SENSING RANGE 30 ... 5 - CARLO GAVAEnglish12 Mbytespdf1-mostradoSelected parameters SYSTEM Through-beam HOUSING rectangular SENSING RANGE 30 ... 5 - CARLO GAVAZZ
