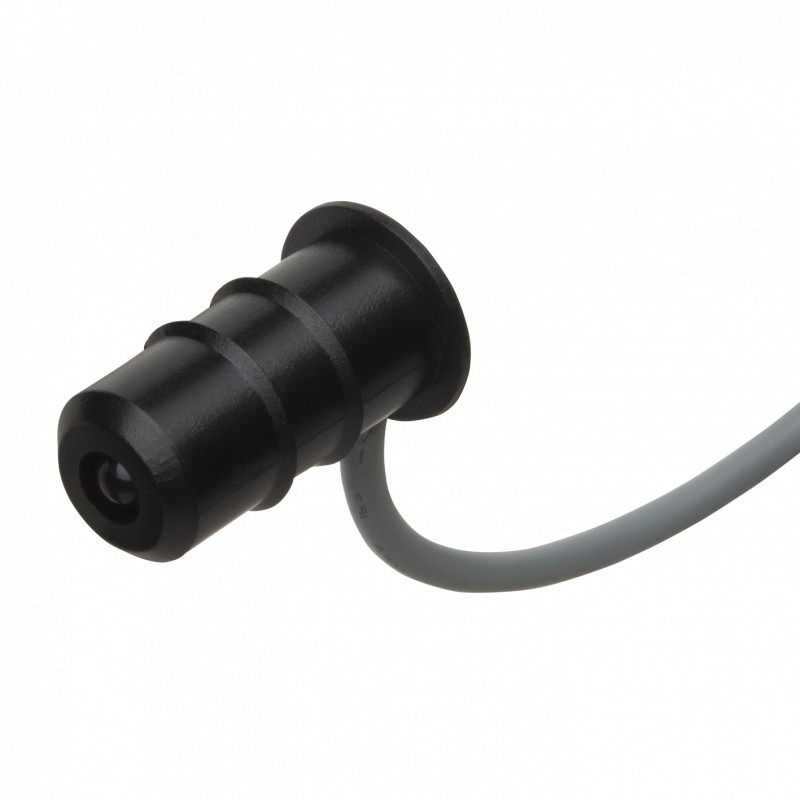

PB11CNT15WR CARLO GAVAZZI SCOPE 6 ... 20 m Kabelanschluss OUTPUT Material Kunststoff Weitere externe Verstär.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PB11CNT15WR CARLO GAVAZZI SCOPE 6 ... 20 m Kabelanschluss OUTPUT Material Kunststoff Weitere externe Verstär..

PB11CNT15WR

PB11CNT15WR

CARLO GAVAZZI

Verfügbar

Schiff am heute

SCOPE 6 ... 20 m Kabelanschluss OUTPUT Material Kunststoff Weitere externe Verstärker SCOPE 15 m Ø11 x 24,5 mm BOX PA6 zusätzliches Material Wireless Safety Rand

Mehr Infos


Lichtschranken Optische Sensoren

Sensors

Optoelektrische Sensoren

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von CARLO GAVAZZI

MengePreis
1+$18.14
13+$15.76
25+$15.40
37+$15.21
50+$15.08
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Wireless Schließkantensicherung ESPE
für Industrietore
Typ WSM / WSS …
• Drahtlose Schließkantensicherung für
Industrietore
• Eingänge für zwei ESPE (berührungslos wirkende
Schutzeinrichtung)
• Ersetzt Kabel zwischen Türcontroller und ESPE
• NC Eingang für einen Endschalter ( z.B. für Personentür im Tor)
• Ausgang ESPE: 1 × SPST NC, 1 × SPST NO (8,2 kΩ)
• Ausgang Batteriestand niedrig: 1 × SPST NC-Kontakt
• 2,4-GHz-Duplexkommunikation
• Integrierte Antenne
• Schutzart IP66
Produktbeschreibung
Bestellschlüssel
IC
WSM 2 B A 2 D24
Drahtlose Schließkantensiche- rung für Industrietore. Das System wurde als Ersatz für die Verbindungsleitung zwischen den ESPE (berührungslos wir- kende Schutzeinrichtung, Elec- tro Sensitive Protective Equip- ment) und dem Türcontroller entwickelt. Der Nebencontroller hat Eingänge für ESPE mit NC Ausgang und NO Ausgang mit
8,2 kΩ Technologie sowie für Carlo Gavazzi ESPE NC Ein- weglichtschranken der Serie PB11 mit geringem Stromver-
brauch. Um höchste Zuverläs- sigkeit zu garantieren, wurde das System für die Duplexkom- munikation auf einer Frequenz von 2,4 GHz zwischen Haupt- und Nebencontroller ausgelegt. Der Hauptcontroller kann bis zu
4 Nebencontroller ansteuern, d. h. ein System kann 8 ESPE verwalten. Der Nebencontroller wird durch ein Testsignal des Hauptcontrollers aktiviert und bleibt für die am Hauptcontroller festgelegte Zeitdauer von bis zu
80 Sekunden aktiv.
Funktion
Haupt-/Nebencontroller Anz. Kanäle Stummschaltungsfunktion Einstellung
Ausgang
Stromversorgung
Typauswahl
Gehäuse Funkreichweite Typ Bestellnr. B × H × T
75 x 125 x 35 mm 10 m Hauptcontroller WSM 2 B A 2 D24
45 x 214 x 22 mm 10 m Nebencontroller WSS 2 B A 2 BAT
Gehäuse Reichweite Leitungslänge Typ Bestellnr. B × H × T Sn
Ø11 x 24.5 mm 15 m 2 m Sender PB 11 CNT 15 WE
Ø11 x 24.5 mm 15 m 12 m Empfänger PB 11 CNT 15 WR
Technische Daten des Hauptcontrollers (WSM)
Nennbetriebsspannung (UB ) 12 to 24 VAC/DC (-10 +15%)
Restwelligkeit (Urpp ) ≤ 10% Stromaufnahme < 50 mA Kommunikationsfrequenz 2.4 GHz Duplex
Anzahl der Kanäle 16 per DIP-Switch wählbare
Kanäle
Aktivierungsdauer des
Nebencontrollers 10 – 80 Sek.
per DIP-Schalter wählbar
Relais
ESPE NC SPST ESPE NO 8.2 kΩ SPST Batterieladestand niedrig SPST
1 A / 30 VDC
0,5 A / 30 VAC
>100.000 AC11 oder DC11
Schutz Verpolung, Überspannung
Anzeigen am Hauptcontroller Stromversorgung grüne LED ESPE 1 oder 2 aktiv 2 × gelbe LED Batterieladestand niedrig rote LED
Kanäle nicht synchronisiert abwechselnd rote und grüne LED
Testeingang
Aktivierung mit HIGH oder
LOW Pegel Per DIP-Schalter wählbar
HIGH Pegel 12-24 V LOW Pegel 0 V
Testimpulsdauer
minimale Pulsdauer > 100 mS
maximale Pulsdauer < 2 sec
Betriebsfrequenz 25 Hz pro Nebencontroller
Die technischen Daten können jederzeit ohne Vorankündigung geändert werden (03.01.2013) 1

Datasheet - PDF

Title:Language:Size:Type:
pdf1-mostradoSelected parameters SYSTEM Through-beam HOUSING Ø10 - Ø20 SENSING RANGE 6 ... 20 m C - CARLO GAGerman329 Kbytespdf1-mostradoSelected parameters SYSTEM Through-beam HOUSING Ø10 - Ø20 SENSING RANGE 6 ... 20 m C - CARLO GA
pdf1-Selected parameters SYSTEM Through-beam HOUSING Ø10 - Ø20 SENSING RANGE 6 ... 20 m C - CARLO English12 Mbytespdf1-mostradoSelected parameters SYSTEM Through-beam HOUSING Ø10 - Ø20 SENSING RANGE 6 ... 20 m C - CARLO GA
pdf2-mostradoSelected parameters SYSTEM Through-beam HOUSING Ø10 - Ø20 SENSING RANGE 6 ... 20 m C - CARLO GAEnglish402 Kbytespdf1-mostradoSelected parameters SYSTEM Through-beam HOUSING Ø10 - Ø20 SENSING RANGE 6 ... 20 m C - CARLO GA
