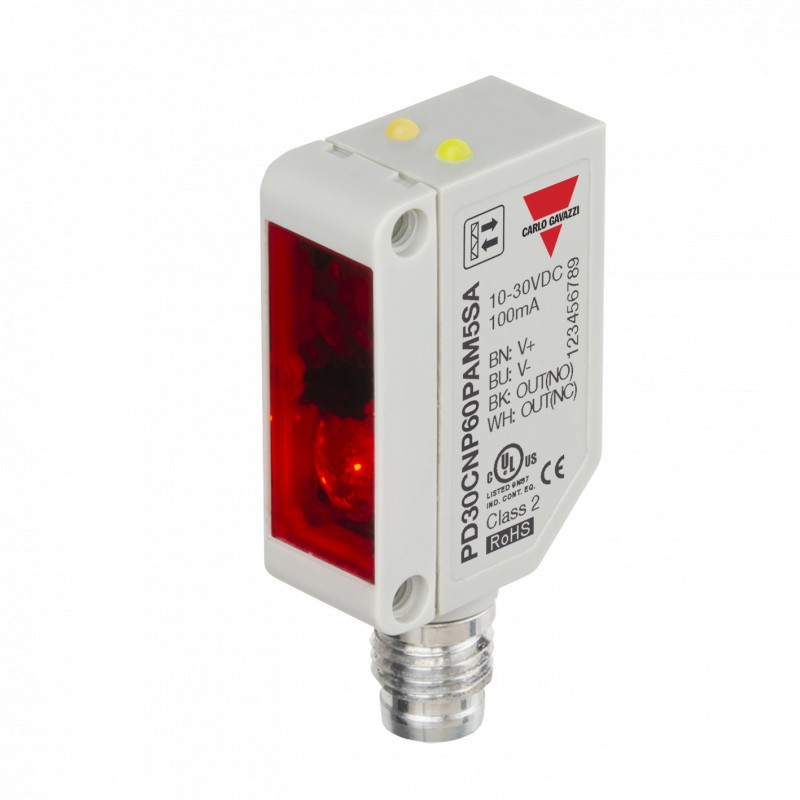

PD30CNP60PAM5SA CARLO GAVAZZI BOX rechteckigen SCOPE 6 ... 20 m Anschluss M12-Steckverbinder DC OUT DC PNP M.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PD30CNP60PAM5SA CARLO GAVAZZI BOX rechteckigen SCOPE 6 ... 20 m Anschluss M12-Steckverbinder DC OUT DC PNP M..

PD30CNP60PAM5SA

PD30CNP60PAM5SA

CARLO GAVAZZI

Verfügbar

Schiff am heute

BOX rechteckigen SCOPE 6 ... 20 m Anschluss M12-Steckverbinder DC OUT DC PNP Material Kunststoff Andere REACH 6M BOX 30 x 20 x 10,8 mm Material ABS 035N000

Mehr Infos


Lichtschranken Optische Sensoren

Sensors

Optoelektrische Sensoren

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von CARLO GAVAZZI

MengePreis
1+$37.51
6+$34.35
12+$33.51
17+$33.15
23+$32.88
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Reflexionslichtschranke mit Polarisationsfilter
Typ PD30CNP60....SA
• Miniaturlichtschranke
• Erfassungsbereich: 6 m
• Schaltabstand mit Potenziometer einstellbar
• Moduliertes Rotlicht 625 nm
• Betriebsspannung 10 bis 30 V DC
• Ausgang: 100 mA, NPN oder PNP voreingestellt
• Hell (NO)- und Dunkelschaltung (NC)
• LED-Anzeige für Schaltausgang, Betriebsspannung EIN
und Signalstabilität
• Schutz gegen Verpolung, Kurzschluss und Transienten
• Kabel- und Steckerausführungen
• Hohe elektromagnetische Verträglichkeit
Produktbeschreibung
Bestellschlüssel PD30CNP60NAM5SA
Die Lichtschranken der Serie PD30CNP60 mit den Abmessungen 10x30x20 mm verfügen über ein verstärk- tes PMMA/ABS Gehäuse. Trotz der kleinen Abmessun- gen werden hohe Schaltab- stände bei hoher Messge- nauigkeit erreicht.
Typenwahl
Mit einem Potenziometer kann der Schaltabstand ein- fach eingestellt werden. Die S c h a l t a u s g a n g s f u n k t i o n (PNP oder NPN) ist voreinge- stellt und die Schaltart Hell- (NO) oder Dunkelschaltung (NC) kann mit der 3. und 4. Ader gewählt werden (Antiva- lenz).
Type Gehäuseform Gehäusabmessung Gehäusematerial Gehäuselänge Detektionsprinzip Reichweite Ausgangsfunktion Schaltart
Anschluss-Typ
Einstellbare Empfindlichkeit
Gehäuse Reichweite Anschluss Bestellnr. Bestellnr. B x H x T Sn NPN PNP
Hell- und Dunkelschaltung Hell- und Dunkelschaltung
10 x 30 x 20 mm 6 m Kabel PD 30 CNP 60 NASA PD 30 CNP 60 PASA
10 x 30 x 20 mm 6 m Stecker PD 30 CNP 60 NAM5SA PD 30 CNP 60 PAM5SA
Hinweis: Reflektoren müssen separat bestellt werden
Technische Daten
Nennschaltabstand (Sn)
mit Reflektor Ø 80 mm (ER4) ≤ 6 m mit Reflektor ER4060 ≤ 4 m
Blindbereich 100 mm bei Reflektor Ø 80 mm (ER4) und ER4060
Einstellung Schaltabstand
Mit Potenziometer einstellbar
Elektrisch 210° symetrisch
Mechanisch 240° symetrisch
Temperaturdrift ≤ 0,2 %/ºC
Schalthysterese (H) 5% bit 20 %
Nenn-Betriebsspannung (UB ) 10 bis 30 V DC (einschl.
Restwelligkeit)
Restwelligkeit (Urpp ) ≤ 10 %
Ausgangsstrom
Kontinuierlich (Ie) ≤ 100 mA Kurzzeitig (I) ≤ 100 mA
(max. Lastkapazität 100 nF)
Leerlaufstrom (Io) ≤ 25 mA bei UB max Mindestlaststrom (Im) ≤ 0,5 mA Sperrstrom (Ir ) ≤ 100 µA Spannungsabfall (Ud ) ≤ 2 VDC bei Ie max.
Schutz Kurzschluss, Verpolung und
Transienten
Lichtquelle GaAlAs, LED, 625 nm Lichttyp Rot, moduliert Abstrahlwinkel des Sender ± 2° bei halber Messreich-
weite
Lichtfleckdurchmesser 110 mm bei 1,5 m Umgebungslicht ≤ 10.000 Lux Schaltfrequenz ≤ 1000 Hz Ansprechzeit
AUS-EIN (tEIN) ≤ 0,5 ms
EIN-AUS (tAUS) ≤ 0,5 ms
Einschaltverzögerung (tv) ≤ 30 ms
Ausgangsfunktion
Offener Kollektorausgang NPN oder PNP, je nach
Sensortyp
Schaltart für Schaltausgang Hell (NO)- und Dunkel- schaltung (NC)
Funktionsanzeige
Schaltausgang EIN LED, gelb
Signalstabilität und
Betriebsspannung EIN LED, grün. Siehe Diagramm
Signalstabilitätsanzeige
Technische Änderungen ohne Vorankündigung vorbehalten (17.01.2013) 1
