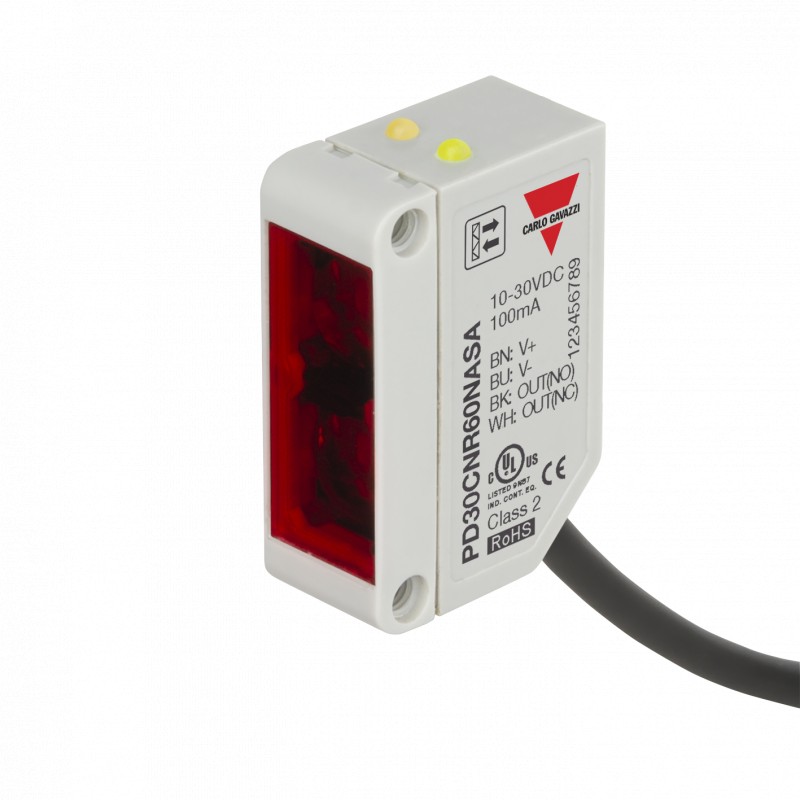

PD30CNR60NASA CARLO GAVAZZI Die Reflexion über ausgewählte Parameter SYSTEM UMFANG rechteckigen Spiegelkaste.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PD30CNR60NASA CARLO GAVAZZI Die Reflexion über ausgewählte Parameter SYSTEM UMFANG rechteckigen Spiegelkaste..

PD30CNR60NASA

PD30CNR60NASA

CARLO GAVAZZI

Verfügbar

Schiff am heute

Die Reflexion über ausgewählte Parameter SYSTEM UMFANG rechteckigen Spiegelkasten 6 ... 20 m Anschlusskabel DC-Ausgang NPN Material Kunststoff Andere REACH 6M BOX 30 x 20 x 10,8 mm Material ABS 035N000

Mehr Infos


Lichtschranken Optische Sensoren

Sensors

Optoelektrische Sensoren

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von CARLO GAVAZZI

MengePreis
1+$37.22
6+$34.08
12+$33.25
17+$32.89
23+$32.62
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Reflexionslichtschranke
Typ PD30CNR60....SA
• Miniaturlichtschranke
• Erfassungsbereich: 6 m
• Schaltabstand mit Potenziometer einstellbar
• Moduliertes Infrarotlicht 850 nm
• Betriebsspannung 10 bis 30 V DC
• Ausgang: 100 mA, NPN oder PNP voreingestellt
• Hell (NO)- und Dunkelschaltung (NC)
• LED-Anzeige für Schaltausgang, Betriebsspannung EIN
und Signalstabilität
• Schutz gegen Verpolung, Kurzschluss und Transienten
• Kabel- und Steckerausführungen
• Hohe elektromagnetische Verträglichkeit
Produktbeschreibung
Bestellschlüssel PD30CNR60NAM5SA
Die Lichtschranken der Serie PD30CNR60 mit den Abmessungen 10x30x20 mm verfügen über ein verstärk- tes PMMA/ABS Gehäuse. Trotz der kleinen Abmessun- gen werden hohe Schaltab- stände bei hoher Messge- nauigkeit erreicht.
Mit einem Potenziometer kann der Schaltabstand ein- fach eingestellt werden. Die S c h a l t a u s g a n g s f u n k t i o n (PNP oder NPN) ist voreinge- stellt und die Schaltart Hell- (NO) oder Dunkelschaltung (NC) kann mit der 3. und 4. Ader gewählt werden (Antiva- lenz).
Type Gehäuseform Gehäusabmessung Gehäusematerial Gehäuselänge Detektionsprinzip Reichweite Ausgangsfunktion Schaltart
Anschluss-Typ
Einstellbare Empfindlichkeit
Typenwahl
Gehäuse Reichweite Anschluss Bestellnr. Bestellnr. B x H x T Sn NPN PNP
Hell- und Dunkelschaltung Hell- und Dunkelschaltung
10 x 30 x 20 mm 6 m Kabel PD 30 CNR 60 NASA PD 30 CNR 60 PASA
10 x 30 x 20 mm 6 m Stecker PD 30 CNR 60 NAM5SA PD 30 CNR 60 PAM5SA
Hinweis: Reflektoren müssen separat bestellt werden
Technische Daten
Nennschaltabstand (Sn)
mit Reflektor Ø 80 mm (ER4) ≤ 6 m mit Reflektor ER4060 ≤ 4 m
Blindbereich 100 mm bei Reflektor Ø 80 mm (ER4) und ER4060
Einstellung Schaltabstand
Mit Potenziometer einstellbar
Elektrisch 210° symetrisch
Mechanisch 240° symetrisch
Temperaturdrift ≤ 0,2 %/ºC
Schalthysterese (H) 5% bit 20 %
Nenn-Betriebsspannung (UB ) 10 bis 30 V DC (einschl.
Restwelligkeit)
Restwelligkeit (Urpp ) ≤ 10 %
Ausgangsstrom
Kontinuierlich (Ie) ≤ 100 mA Kurzzeitig (I) ≤ 100 mA
(max. Lastkapazität 100 nF)
Leerlaufstrom (Io) ≤ 20 mA bei UB max
Mindestlaststrom (Im) 0,5 mA
Sperrstrom (Ir ) ≤ 100 µA Spannungsabfall (Ud ) ≤ 2 VDC bei Ie max. Schutz Kurzschluss, Verpolung und
Transienten
Lichtquelle moduliertes Infrarotlicht
850 nm
Abstrahlwinkel des Sender ± 2° bei halber Messreich- weite
Lichtfleckdurchmesser 110 mm bei 1,5 m Umgebungslicht ≤ 10.000 Lux Schaltfrequenz ≤ 1000 Hz Ansprechzeit
AUS-EIN (tEIN) ≤ 0,5 ms
EIN-AUS (tAUS) ≤ 0,5 ms
Einschaltverzögerung (tv) ≤ 30 ms
Ausgangsfunktion
Offener Kollektorausgang NPN oder PNP, je nach
Sensortyp
Schaltart für Schaltausgang Hell (NO)- und Dunkel- schaltung (NC)
Technische Änderungen ohne Vorankündigung vorbehalten (17.01.2013) 1

Datasheet - PDF

Title:Language:Size:Type:
pdf1-mostradoSelected parameters SYSTEM Retro-reflective HOUSING rectangular SENSING RANGE 6 .. - CARLO GAVAZZGerman134 Kbytespdf1-mostradoSelected parameters SYSTEM Retro-reflective HOUSING rectangular SENSING RANGE 6 .. - CARLO GAVAZZ
pdf1-Selected parameters SYSTEM Retro-reflective HOUSING rectangular SENSING RANGE 6 .. - CARLO GAVAEnglish12 Mbytespdf1-mostradoSelected parameters SYSTEM Retro-reflective HOUSING rectangular SENSING RANGE 6 .. - CARLO GAVAZZ
pdf2-mostradoSelected parameters SYSTEM Retro-reflective HOUSING rectangular SENSING RANGE 6 .. - CARLO GAVAZZEnglish402 Kbytespdf1-mostradoSelected parameters SYSTEM Retro-reflective HOUSING rectangular SENSING RANGE 6 .. - CARLO GAVAZZ
