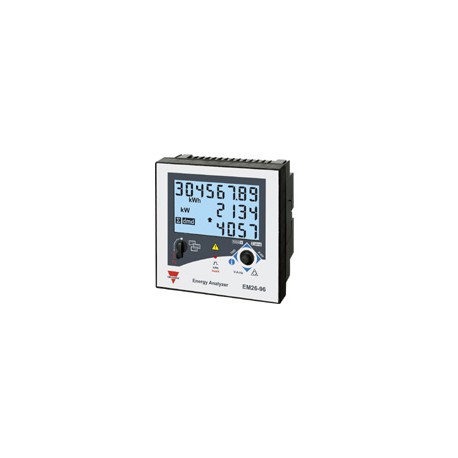

EM2696AV53HI3S1XX CARLO GAVAZZI Power Analyzer-Panel POWER-ASSEMBLY 90 bis 260V AC / DC Digitaleingang INPUT.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

EM2696AV53HI3S1XX CARLO GAVAZZI Power Analyzer-Panel POWER-ASSEMBLY 90 bis 260V AC / DC Digitaleingang INPUT..

EM2696AV53HI3S1XX

EM2696AV53HI3S1XX

CARLO GAVAZZI

Verfügbar

Schiff am heute

Power Analyzer-Panel POWER-ASSEMBLY 90 bis 260V AC / DC Digitaleingang INPUT OUTPUT DIGITAL INPUT TYPE CONNECTION 3-Phasen-Wechselstrom-CT / VT RS485 Kommunikationsbereich 277V 830 Andere VLL 1/5 (10) DISPLAY 7 + 1 DGT. VARIABLE kWh, kvarh, VLL, VLN, Admd, VA, VAdmd, VAdmd, max, W, Wdmd, Wdmd max, var, PF, Hz, Phasenfolge Digitaleingänge 3 IMPULSE nichts ANALOG ALARME nichts nichts

Mehr Infos


Management Control Energie Analysatoren

Controls

Modulare Energiezähler und Netzanalysatoren, Software und Zubehör

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von CARLO GAVAZZI

MengePreis
1+$398.61
2+$390.91
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Energiemanagement
Verbrauchsmesser und Leistungsanalysator
Typ EM26 96
• Abmessungen: 96x96mm
• Schutzgrad (Vorderseite): IP50
• RS485 serieller Ausgang (MODBUS-RTU), iFIX SCADA Ver- träglichkeit (optional).
• M-Bus-Kommunikation mit Hilfe von VMU-B-Adapter
• Entsprechend der Applikation anpassbare Anzeige und anpassbare Programmierung (Easyprog -Funktion)
• Einfache Anschlussmöglichkeit
• Zertifiziert nach MID-Richtlinie (nur Option “PF”) (siehe “Bestellcode”).
• Weitere Versionen verfügbar (Option XX, nicht zertifiziert): siehe “Typenwahl” auf folgender Seite
Produktbeschreibung
• Klasse 1 (kWh) gemäß EN62053-21
• Klasse B (kWh) gemäß EN50470-3
• Klasse 2 (kvarh) gemäß EN62053-23
• Genauigkeit ±0.5 RDG (Strom/Spannung)
• Dual-Farb Hintergrundbeleuchtung: keine Hintergrundbe- leuchtung, weiss oder blau (wählbar)
• Leistungsanalysator
• Ablesen der Momentanmessgrößen: 4 stellig
• Ablesen von Energien/Gas/Wasser: 8 stellig
• Systemgrößen: VLL, VLN, Admd, VA, VAdmd, VAdmd max, W, Wdmd, Wdmd max, var, cosϕ, Hz, Phasenfolge.
• 1-Phasenmessgrößen: VLL, VLN, A, VA, W, var, cosϕ
• Messung von Gesamt und Teilenergie: kWh und kvarh Teilen- ergie auf der Grundlage von 4 verschiedenen Tarifen Einzel- phasen sowie Systemmessung
• Gas, Kaltwasser, Warmwasser, kWh Fernwärmemessungen als Impulszähler
• Stundenzähler (6+2 stellig)
• Oberwellenanalyse (FFT) bis zur 15. Harmonischen
(Strom/Spannung)
• TRMS-Messungen von verzerrten Sinuswellen
(Spannungen/Strom)
• Hilfsstromversorgung: 90 bis 260CA/CC
• 3 Digitaleingänge für die Tarifwahl, DMD Mittelwertbildung bei Synchronisation bzw. Gas-/Wasser- (warm-kalt) und Fernwärme- messung (optional)
• 3 Digitalausgänge für Impulse bzw. für Alarme oder in Kombi- nation (optional)
Drei-Phasen-Energieanalysator mit eingebauter Joystick Konfigu- ration und LCD-Anzeige Er ist besonders für die Wirk-, Blinden- ergiemessung und für die Kosten-
verteilung geeignet. Gehäuse für DIN-Rail-Montage mit Schutzg- rad IP50 (Vorderseite). Strom- und Spannungswandleran- schluss. Darüber hinaus kann der
Zähler mit Digitalausgängen aus- gestattet werden, die sowohl für die gemessenen Wirk- und Blind- energien proportionalen Impulsen, als auch für Alarmausgänge ver-
wenden werden können. Ausser- dem ist auch RS485-Schnittstelle sowie 3 Digitaleingänge möglich.
MID
Zertifiziert gemäß MID Richtlinie, Anhang “B” + Anhang "D" im Bezug auf Wirkleistungsener-
Bestellcode EM26 96 AV5 3 H O3 S1 PF A
Modell
giezähler (siehe Anhang MI-003 MID). Ver-
wendbar lt. gesetzlichen Richtlinien des Mes- swesens. Gemäß MID ist nur der positive Gesamtenergie- zähler zertifiziert.
Typenwahl
Bereichskode System Stromversorgung Eingang/Ausgang Serielle Schnittstelle Zubehör
Messungen
Bereichscodes
AV5: 230 VLN/400VLL 1/5(10)A VLN : 160 V - 480 VLN
VLL : 277 V - 830 VLL
AV6: 120 VLN/208VLL 1/5(10)A
Stromversorgung
H: 90 - 260VAC/DC (48 - 62Hz)
Serielle Schnittstelle
Aus-/Eingänge
O1: 1 open Kollektor (Impuls oder Alarm)
O3: 3 open Kollektor
(gemischtes Verbindung
Zubehör
PF: Zertifiziert gemäß MID Richtlinie, Anhang “B” + Anhang "D" im Bezug auf Wirkleistungsenergie-
VLN : 40 V - 144 VLN
von Impuls-/ Alarm-
zähler (siehe Anhang MI-
VLL : 70 V - 250 VLL
System
3: 3-phasig, 4 Adern
XX: kein
S1: RS485 serielle Schnitstelle
und/oder Fernausgang)
R2: 2fach-Relais (Funktionen wie für “O3”)
I3: 3 Digitaleingänge für Tarif- wahl oder für die Gas-
/Wasser- /Energie- und
Fernwärme-Messung
003 MID). Verwendbar lt. gesetzlichen Richtlinien des Messwesens.
Messungen
A: Die Leistung ist immer integriert (sowohl im Falle von positiven und negativen Strom) und der Gesamtenergie-
AV5 3
AV6
H O1 XX O3 S1
R2
I3 S1
A PF B
HINWEIS: bitte überprüfen Sie die Verfügbarkeit des benötigten Typenschlüssel im Diagramm auf der linken Sei- te, vor Bestellung.
zähler ist gemäß MID
zertifiziert.
B: Gemäß MID ist nur der positive Gesamtenergie- zähler zertifiziert, der Zähler der negativen Energie ist nicht zertifiziert.
Technische Änderungen vorbehalten EM26 96 DS DEU 261012 1
