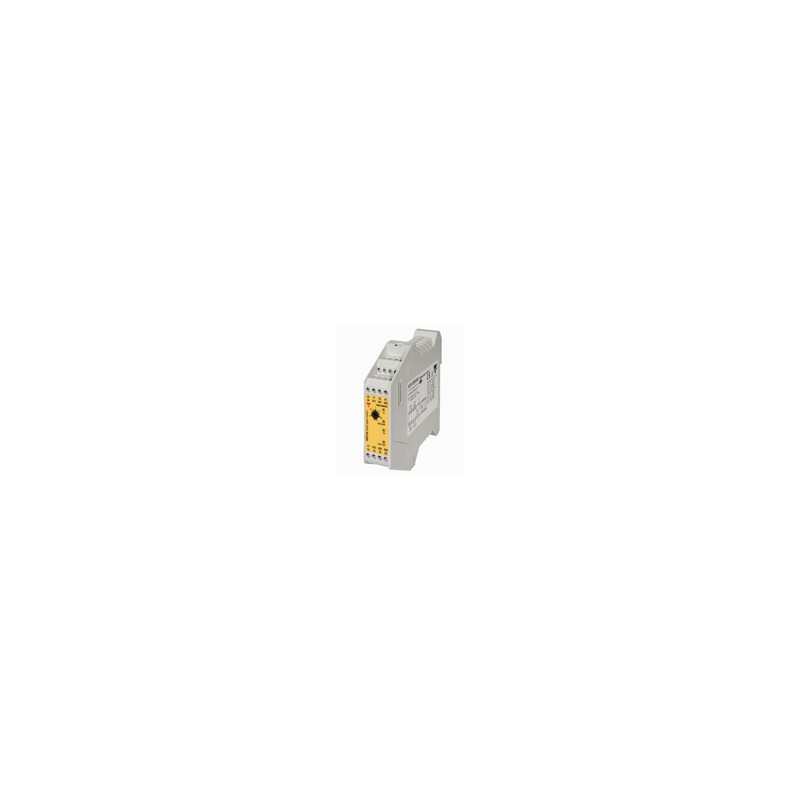

NDS12BB24SA CARLO GAVAZZI Not-Aus-Funktion KATEGORIE SICHERHEIT SICHERHEIT 2 OUT 2 NO Andere Größe 22 mm Ste..

Sicherheitsmodule
Not-Aus-Taster und Sicherheitstür
Typ NDS12B
Schraubklemmen, fest Schraubklemmen, steckbar
• Sicherheitskategorie 2 gemäß
EN 13849-1: 2007
• NOT AUS Stop Kategorie 0 (EN 60204-1) für einen unverzögerten Sicherheitsausgang
• NOT AUS Stop Kategorie 1 (EN 60204-1) für einen ver- zögerten Sicherheitsausgang
• Einstellbare Verzögerungszeit (0.1 bis 10 s)
• 2 x 5 A Sicherheitsausgänge (S) (1 verzögert, 1 unver- zögert)
• 1 x 5 A Hilfsausgang (S) (unverzögert)
• Automatischer oder manueller Reset
• Zwei einkanalige Eingänge ( NOT AUS, Schutztür)
• Überwachung externer Schützkontakte über Rück- führkreis
• LED-Statusanzeige für Ausgänge und Eingänge (Not- Aus-Taster, Schutztür), Betriebsspannung EIN und Fehler Rückführkreis
• Anschluss an feste oder steckbare Schraubklemmen
• Ausführung: für DIN-Schienenmontage nach
DIN/EN 50 022
• 22,5 mm Gehäuse nach Euronorm
Produktbeschreibung Bestellschlüssel N DS 1 2 B B24 S A
Module für Not-Aus-Taster und Sicherheitstüren gemäß EN 60204-1 und EN 13849-1:
2007.
Die Sicherheitsmodule der Sicherheitskategorie 2 fin- den den Einsatz in Applika- tionen, wo ein unverzögerter
Typenwahl
und ein zeitverzögerter Sicherheitsausgang erfor- derlich sind. Es sind Versio- nen mit festen sowie steck- baren Schraubklemmen ver- fügbar.
Gehäuse Funktion Hilfsausgänge Sicherheitsausgänge Sicherheitskategorie Betriebsspannung Terminals
Start-/Reset-Version
Hilfsausgänge Sicherheitsausgänge Terminals Start-/Reset-Version Betriebsspan.: 24 VAC/DC
1 NO 2 NO Schraube, fest Automatisch / Manuell N DS 1 2 B B24 S A
1 NO 2 NO Schraube, steckbar Automatisch / Manuell N DS 1 2 B B24 D A
Technische Daten - Zeit
Verzögerung ON Wirkstellung ≤ 40 ms
Verzögerung ON Ruhestellung
Terminals
23-24, 33-34 ≤ 40 ms
17-18 0.1 ÷ 10 s
Wiederbereitschaftszeit < 300 ms
Simultane Kanäle beim
Schließen der Ausgänge Unendlich
Technische Daten – Eingang
Funktion 2 NO, spannungsfrei
Eingangsstrom
Terminals
S11-S12, S33-S34 max 6 mA S21-S22 max 8 mA Y1-Y2 max 8 mA
Technische Daten – Ausgang
Sicherheitsausgänge Kategorie 2
(EN 13849-1: 2007)
1 NO (17-18), verzögert
1 NO (23-24), unverzögert
Hilfsausgang 1 NO (33-34), unverzögert
Kontaktdaten (AgSnO2) 0.2 µm Au
Sicherheitsausgänge
(17-18, 23-24)
Ohmsche Lasten AC1 5 A @ 230 VAC DC12 5 A @ 24 VDC
Kleine induktive AC15 1.5 A @ 230 VAC Lasten DC13 1.2 A @ 24 VDC
Hilfsausgang (33-34)
Ohmsche Lasten AC1 5 A @ 230 VAC DC12 5 A @ 24 VDC
Kleine induktive AC15 1.5 A @ 230 VAC Lasten DC13 1.2 A @ 24 VDC
Kontaktabsicherung extern 4 A flink oder 4 A träge Mechanische Lebensdauer > 107 Schaltspiele Elektrische Lebensdauer > 105 Schaltspiele
Technische Änderungen vorbehalten (09.11.07) 1
