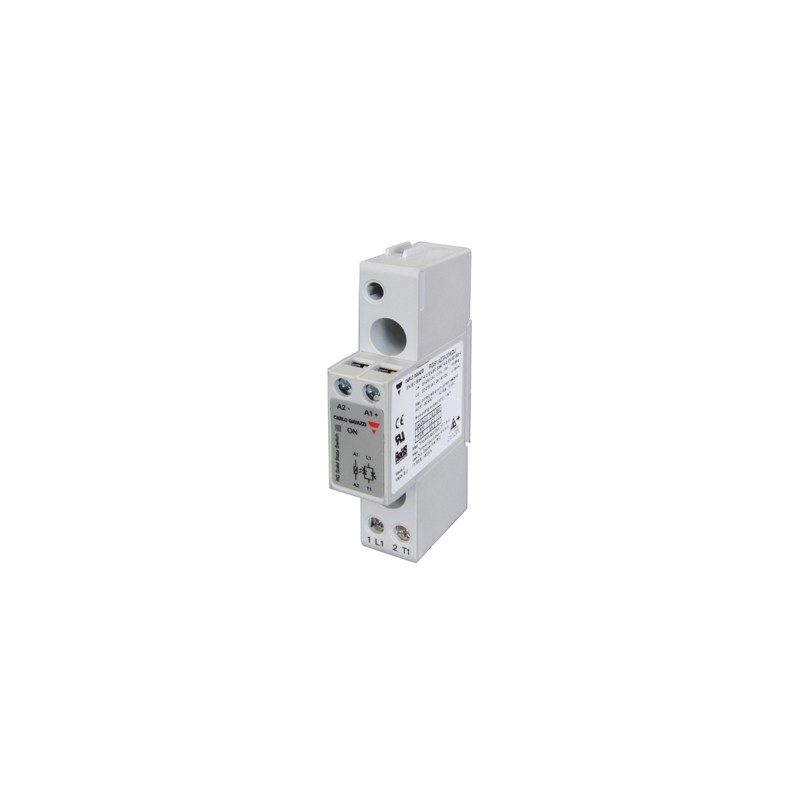

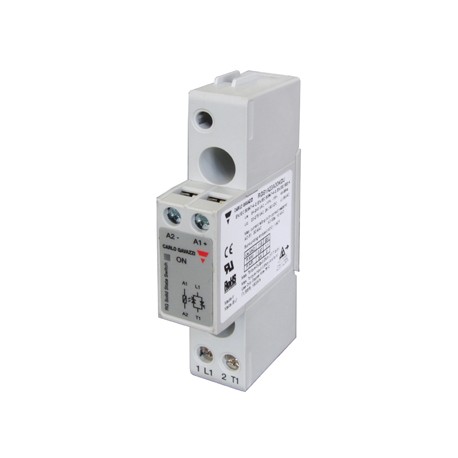

RGS1A23D30KGU
CARLO GAVAZZI
1
Home > CARLO GAVAZZI
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von CARLO GAVAZZI
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Halbleiterrelais
Industrie, 1-phasiges, 17.5mm mit integrierter Varistor
Typ RGS..U, RGS..UDIN (US Standard)
• Nullspannungsschalter für 1-Phasen-Wechsel- spannung
• Nennbetriebsspannung: bis zu 600 Veff
• Nennbetriebsstrom: bis zu 30 Aeff
• Bis zu 1800 A²s für I²t
• Steuerspannungen: 3-32 VDC, 20-275 VAC (24-190VDC)
• Steuereingang: Schraubenklemme
• Lastanschluss: Kastenklemmen
• Konstruktion gemäß EN/IEC60947-4-2, EN/IEC60947-4-3, EN/IEC62314, UL508, CSA22.2 No. 14-10
• Integrierter Überspannungsschutz durch Varistor
• RoHS-konform
• Kurzschlussstromfestigkeit (SCCR): 100 kA (acc. UL508)
• VDE-Zulassung
• Optional auch für DIN-Schienen-Montage (RGS...DIN)
Produktbeschreibung Bestellschlüssel
RGS 1 A 60 D 30 K G U _
Das RGS ist ein 1-poliges
Halbleiterrelais, mit dem ohmsche als auch induktive Lasten wie z.B. Heizungen und Motoren häufig geschaltet werden können. Die Produktreihe umfasst Lösungen bis zu 30 AAC bei einer Breite von 17,5 mm. Die Eingangsanschlüsse wer- den über Schraubverbindungen hergestellt, die für sichere Verdrahtung mit einer Beilagscheibe ausgestattet sind.
Der Lastanschluss erfolgt über
Kastenklemmen. Weitere Ausführungen mit integriertem Kühlkörper sind als RGC- Produktreihen erhältlich.
Das RGS...DIN bietet eine Option zur DIN-Hutschienenmontage der RGS-Produktreihe. Der AC51- Nennwert bei 40 °C beträgt 10
AAC.
Halbleiterrelais Anzahl der Kontakte Schaltmodus Nennbetriebsspannung Steuerspannung Nennbetriebsstrom
Typ des Steueranschlusses
Typ des Leistungsanschlusses
Anschlusskonfiguration
Option
Die technischen Angaben beziehen sich auf 25°C Umgebungstemper-atur, falls nicht anders angegeben.
Bestellschlüssel
1- poliges Halb- Nennbetriebs- Steuer- Nenn- Steueran- Lastan- Anschluss- Optionen leiterrelais spannung spannung strom schluss schluss konfiguration
RGS1A: A 23: 230V D: 3 - 32 VDC 20: 20A, 1200Vp K: Schraub- G: KastenklemmeU: US- HT: Wärmeleitfolie
+10% - 15% (4-32VDC) 30: 30A, 1200Vp klemme Standard H51: Kühlkörper
RGS1B: A 60: 600V A: 20 - 275VAC RHS37A
+10% -15% (24-190 VDC) DIN: DIN Schienen
Montage
1: Die Wärmeleitfolie mit dem Bestellschlüssel „HT“ kann auf Anfrage für alle RGS-Typen geliefert werden. Fügen Sie für ein werkseitig montiertes Kühlblech RHS37A den Anhang „H51“ zur RGS-Artikelnummer hinzu. Fügen Sie für ein auf DIN- Hutschiene montierbares RGS den Anhang „DIN“ zur RGS-Artikelnummer hinzu.
Typenwahl - RGS.. (A: Nullspannungsschaltung, B = Momentanschalter)
X40: Mengen- verpackung mit
40pcs stck. RGS.
Nennbetriebs- Sperr- Steuer-/ Steuerspannung Nennbetriebsstrom
spannung spannung Leistungsanschluss 20 AAC 30 AAC
230VAC, A 800Vp Schraube/Kastenklemme 3-32VDC RGS1A23D20KGU RGS1A23D30KGU Schraube/Kastenklemme 20-275VAC, 24-190VDC RGS1A23A20KGU RGS1A23A30KGU
600VAC, A 1200Vp Schraube/Kastenklemme 4-32VDC RGS1A60D20KGU RGS1A60D30KGU Schraube/Kastenklemme 20-275VAC, 24-190VDC RGS1A60A20KGU RGS1A60A30KGU
600VAC, A 1200Vp Schraube/Kastenklemme 4-32VDC RGS1B60D20KGU RGS1B60D30KGU
Typenwahl - RGS..DIN (RGS für DIN-Schienen-Montage)
Nennbetriebs- Sperr- Steuer-/ Steuerspannung Nennbetriebsstrom@ 40˚C (I2t)
spannung spannung Leistungsanschluss 10 AAC (525A2s)
230VAC, A 800Vp Schraube/Kastenklemme 3-32VDC RGS1A23D20KGUDIN
600VAC, A 1200Vp Schraube/Kastenklemme 4-32VDC RGS1A60D20KGUDIN
Technische Änderungen vorbehalten (14.03.2014) 1
