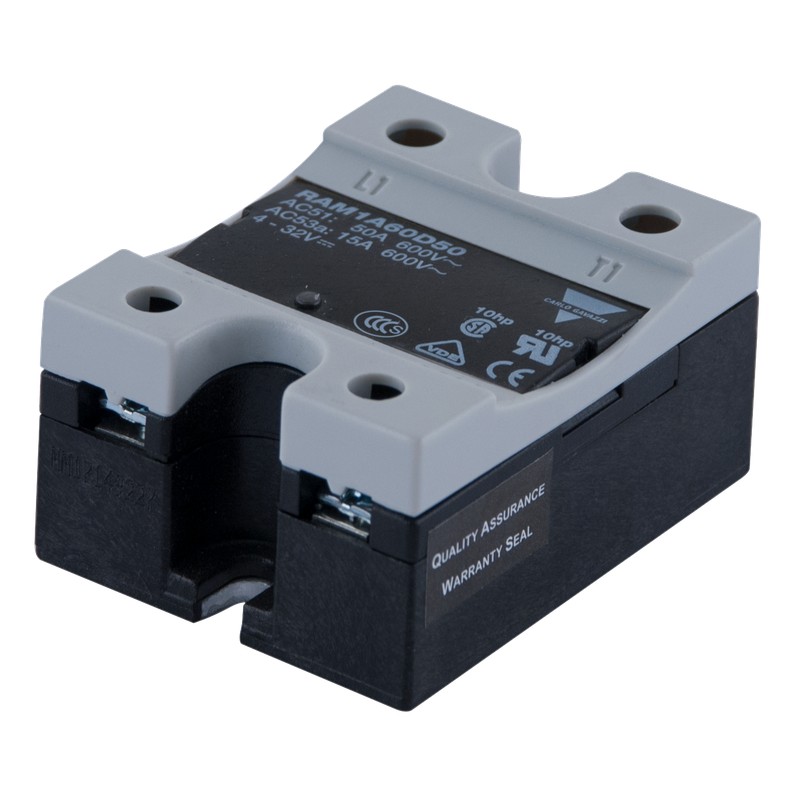

RAM1A60A100 CARLO GAVAZZI Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

RAM1A60A100 CARLO GAVAZZI

RAM1A60A100

RAM1A60A100

CARLO GAVAZZI

Verfügbar

Schiff am heute


Halbleiterrelais

Switches

Industrials Relays, Halbleiterrelais schütze, Sockets

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von CARLO GAVAZZI

MengePreis
1+$109.40
2+$106.24
4+$103.67
6+$102.39
8+$101.80
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Halbleiterrelais, IP 20 Industriegehäuse mit Anzeige-LED AC, Thyristorausgang, 1-polig, DC/AC-Ansteuerung
25-125 A, Typen RAM 23, RAM 60, RAM 69
• Halbleiterrelais für Schraubmontage
• Aufbau nach dem Direktbonding-Verfahren
• Nullspannungsschalter
• Optional aktiver Überspannungsschutz
• Zwei Ansteuerbereiche: 3-32 VDC und
20-280 VAC/22-48 VDC
• Nenn-Betriebsdaten: bis 125 AAC und 690 VAC
• Spitzensperrspannung: bis 1600 VP
• Potentialtrennung durch Optokoppler > 4000 Veff
• Abnehmbare Schutzabdeckung für IP 20
• Selbstabhebende Anschlußklemmen
• Anschluss der Kabel mit Aderendhülse (im Lastkreis bis 2 x 6 mm2), Gabel- und Ringkabelschuhen
• CE, RoHS-konform
• VDE (DIN VDE 0805), cURus, CSA, CCC
Produktbeschreibung
Der Nullspannungsschalter mit antiparallel geschalteten Thyri- storen als Schaltelement im Lastkreis ist wegen seiner nahezu unbegrenzten Anwend- ungsmöglichkeiten das am häufigsten eingesetzte Halblei- terrelais für Industrieanwendun- gen. Er kann zum Schalten von ohmschen, induktiven und kapazitiven Lasten eingesetzt werden. Der Nullspannungs- schalter schaltet beim Null- durchgang der sinusförmigen Spannung ein und beim Durch- gang des Stromes durch Null wieder aus. Der optionale aktive Überspannungsschutz
schützt das Halbleiterrelais vor Spannungsspitzen aus dem Netz. Die LED-Anzeige signali- siert den Status des Steuerein- gangs. Die Abdeckung gewähr- leistet Schutz gegen Berührung der Ausgangsklemmen ent- sprechend der Schutzart IP 20. Die Abdeckung kann mit Hilfe eines Schraubendrehers ent- fernt werden, um z.B. Ringösen zu montieren. Alle Klemmen im Ansteuer- und Lastkreis sind mit selbstabhebenden Klemm- platten ausgestattet, sie erlau- ben auf der Lastseite den be- rührungsgeschützten Anschluss von 2 Kabeln bis 6 mm2.
Bestellschlüssel
Halbleiterrelais Anzahl der Pole Schaltfunktion
Nenn-Betriebsspannung
Steuerspannung Nenn-Betriebsstrom Optionen
RAM 1 A 60 D 125 Z
Typenwahl
Schaltverhalten Nenn-Betriebsspannung Nenn-Steuerspannung Nenn-Betriebsstrom Optionen
A: Nullspannungsschalter 23: 230 VAC A: 20-280 VAC/22-48 VDC 25: 25 AAC Z: Aktiver Über- B: Momentanschalter* 60: 600 VAC D: 3 - 32 VDC** 50: 50 AAC spannungsschutz
(optional) 69: 690 VAC 75: 75 AAC (Nicht anwendbar für
100: 100 AAC 690 V-Version)
125: 125 AAC
* nur mit DC-Ansteuerung lieferbar ** 4 bis 32 VDC nur bei den Typen RM1A60... und RM1A69...
** 4 bis 32 VDC bei RM1B Type
Auswahl nach den technischen Daten
Nenn-Betriebs- Spitzensperr- Steuerspannung Nenn-Betriebsstrom
Spannung spannung 25 AAC 50 AAC 75 AAC 100 AAC 125 AAC
230 VAC 650 VP 3 - 32 VDC RAM1A23D25 RAM1A23D50 RAM1A23D75 RAM1A23D100 RAM1A23D125
20-280 VAC/ RAM1A23A25 RAM1A23A50 RAM1A23A75 RAM1A23A100 RAM1A23A125
22-48 VDC
400 - 600 VAC 1200 VP 4 - 32 VDC RAM1A60D25 RAM1A60D50 RAM1A60D75 RAM1A60D100 RAM1A60D125
20-280 VAC/ RAM1A60A25 RAM1A60A50 RAM1A60A75 RAM1A60A100 RAM1A60A125
22-48 VDC
690 VAC 1600Vp 4-32VDC - - RAM1A69D75 RAM1A69D100 RAM1A69D125
20-280VAC/ - - RAM1A69A75 RAM1A69A100 RAM1A69A125
22-48VDC
Optionen:
Aktiver Überspannungsschutz: Anhang Z zum Bestellschlüssel hinzufügen. Beispiel: RAM1A60D25Z. Nicht anwendbar für 690 V-Version.
Technische Änderungen vorbehalten (09.10.2014) 1

Datasheet - PDF

Title:Language:Size:Type:
pdf1-mostradoCARLO GAVAZZI - RAM1A60A100German304 Kbytespdf1-mostradoCARLO GAVAZZI - RAM1A60A100
pdf1-CARLO GAVAZZI - RAM1A60A100English12 Mbytespdf1-mostradoCARLO GAVAZZI - RAM1A60A100
