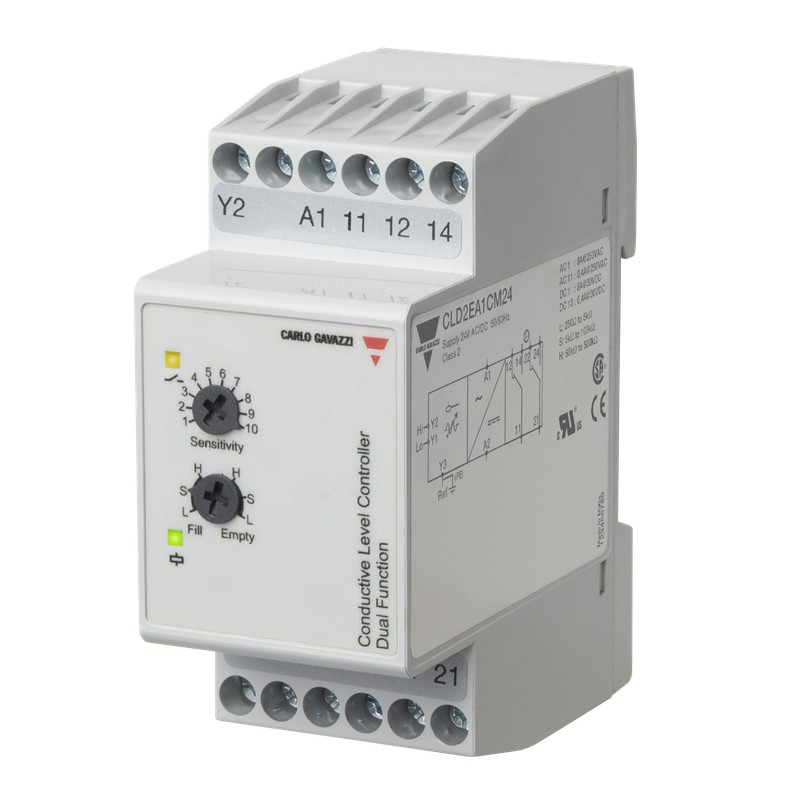

CLD2EA1CM24 CARLO GAVAZZI Ausgwählte Kriterien System System Gehäuse 2-DIN Abtastfunktion Befüllen oder Entl.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

CLD2EA1CM24 CARLO GAVAZZI Ausgwählte Kriterien System System Gehäuse 2-DIN Abtastfunktion Befüllen oder Entl..

CLD2EA1CM24

CLD2EA1CM24

CARLO GAVAZZI

Verfügbar

Schiff am heute

Ausgwählte Kriterien System System Gehäuse 2-DIN Abtastfunktion Befüllen oder Entleeren Anschluss Anschlüsse Ausgang Relais DPDT Material Kunststoff Sonstiges Gehäuse 35,5 x 81 x 60 mm Material NORYL

Mehr Infos


Füllstandsensor

Sensors

Konduktive Füllstandsensoren

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von CARLO GAVAZZI

MengePreis
1+$65.76
4+$61.84
7+$60.66
10+$60.01
13+$59.65
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Konduktive Sensoren Zweipunkt-Füllstandsregler Typ CL mit Potentiometer
• Konduktiver Füllstandsregler
• Empfindlichkeit einstellbar von 250 Ω bis 500 kΩ
• Für Füll- und Entleerungs-Anlagen
• AC-Niederspannungselektroden
• Einfacher Einbau auf DIN-Schienen oder mit
11-poligem Rundstecker
• Nennbetriebsspannung:
24 VAC/DC, 115 VAC oder 230 VAC
• Ausgabe 2 x 8 A /250 VAC, DPDT-Relais
• LED-Anzeige für: Ausgang EIN und Gerät EIN
• DPDT-Relais
Produktbeschreibung
Bestellnummer
CLD2EA1CM24
Mikroprozessor - gesteuerter Flüssigkeits - Füllstandsreg- ler mit breitem Empfindlich- keitsbereich (geeignet u.a. für Abwasser, Chemikalien und Salzwasser).
Auswahl
Füllstandsmessung (Max. und Min.) für Füll- und Entlee- rungsanlagen. Empfindlich- keitseinstellung durch Poten- tiometer und Drehschalter. DPDT-Relaisausgang 2 x 8A.
Konduktive Füllstandsmessung
DIN-Schiene
Anzahl der Eingänge Füllen/Entleeren Einstellpotentiometer Ausgang
DPDT-Relais
Stromversorgung
Installation Relais Bestellnummer Bestellnummer Bestellnummer
Stromversorgung: 24 VAC/DC Stromversorgung: 115 VAC Stromversorgung: 230 VAC
DIN-Schiene DPDT CLD2EA1CM24 CLD2EA1C115 CLD2EA1C230
11-pol. Rundstecker CLP2EA1CM24 CLP2EA1C115 CLP2EA1C230
Eigenschaften
Nennbetriebsspannung (UB)
Pin 2 & 10 230 195 bis 265 VAC, 45 bis 65 Hz
115 98 bis 132 VAC, 45 bis 65 Hz Klasse 2 24 19,2 bis 28,8 VAC/DC Nennisolierspannung <2,0 kVAC (eff.) Nennstehstoßspannung 4 kV (1,2/50 µs) (Leiter/Neutral)
Nennbetriebsleistung
AC-Betrieb 5 VA AC/DC-Betrieb 5 VA / 5 W
Ansprechverzögerung (tV) < 300 ms
Ausgang
Nennisolierspannung 250 VAC (eff.) (kont./elek.)
Relais (AgCdO) µ (Mikrokontakt) Ohmsche Last AC1 8 A / 250 VAC (2500 VA)
DC1 1 A / 250 VDC (250 W) bzw.
10 A / 25 VDC (250 W) Induk. Kleinlast AC15 0,4 A / 250 VAC
DC13 0,4 A / 30 VDC Mechanische Lebensdauer (typ.) ≥ 30 x 106 Schaltzyklen
bei 18.000 Imp./h
Elektrische Lebensdauer (typ.)
AC1 > 250.000 Schaltzyklen
Leistung Füllstandssensor Max. 5 VAC Strom Füllstandssensor Max. 2 mA Empfindlichkeit 250Ω bis 500 kΩ
Serienmäßige Voreinstellung
Bereich S: 100kΩ
Bereich L (niedrige Empfindlichkeit) 250 Ω bis 5 kΩ, CF* = 4,7 nF
Bereich S (Standardempfindlichkeit) 5 kΩ bis 100 kΩ, CF* = 2,2 nF Bereich H (hohe Empfindlichkeit) 50 kΩ bis 500 kΩ, CF* = 1,0 nF
Spannungsfestigkeit >2,0 kVAC (eff.) (Kontakte / Elektronik)
Nennstehstoßspannung 4 kV (1,2/50 µs) (Kontakte / Elektronik) (IEC 664)
Betriebsfrequenz (f)
Relaisausgang 0,5 Hz
Reaktionszeit
AUS-EIN (ton) 1 s
EIN-AUS (toff) 1 s
Umgebungsbedingungen
Überspannungsschutz III (IEC 60664)
Schutzart IP 20 (IEC 60529, 60947-1) Verschmutzungsgrad 2 (IEC 60664/60664A, 60947-1)
Temperatur
Betrieb -20 bis +50 ºC Lagerung -50 bis +85 ºC
Gehäusematerial CLP NORYL PPO, hellgrau
CLD ABS VO, hellgrau
Gewicht
Netzteil 200 g
AC/DC-Betrieb 125 g
Zulassungen
cURus UL508, UL325, CSA-C22.2
Nr.247
CE-Kennzeichnung Ja
*CF = max. Kabelkapazität
Änderungen ohne Ankündigung vorbehalten (18.12.2014) 1
