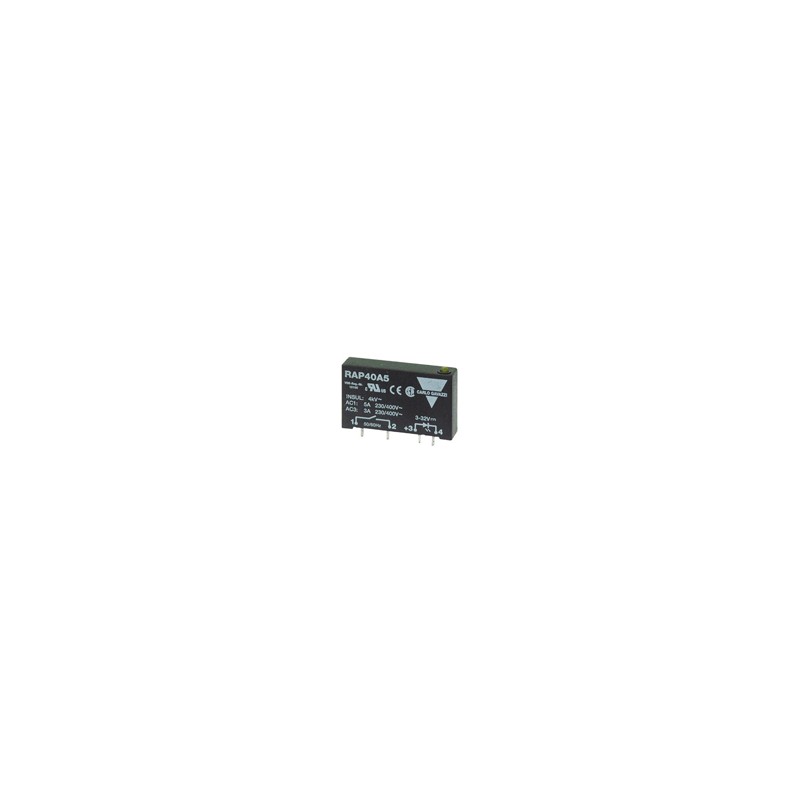

RAP40A3 CARLO GAVAZZI Ausgwählte Kriterien System Leiterplattenmontage Nennstrom 10 AAC oder weniger Nennspa.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

RAP40A3 CARLO GAVAZZI Ausgwählte Kriterien System Leiterplattenmontage Nennstrom 10 AAC oder weniger Nennspa..

RAP40A3

RAP40A3

CARLO GAVAZZI

Verfügbar

Schiff am heute

Ausgwählte Kriterien System Leiterplattenmontage Nennstrom 10 AAC oder weniger Nennspannung 400 VAC Schaltausgangsmodus Nullspannungsschalter Anzahl der Pole 1 Steuerung DC - DIGITAL Stromanschluss Lötanschluß Modell Halbleiterrelais Sonstiges Nennstrom 30 AAC Steuereingang 3.5 - 40 VDC Produkt Breite 10.5mm

Mehr Infos


Halbleiterrelais

Switches

Industrials Relays, Halbleiterrelais schütze, Sockets

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von CARLO GAVAZZI

MengePreis
1+$27.49
8+$24.68
16+$24.08
24+$23.77
32+$23.59
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Halbleiterrelais für Leiterplatten, 1-polig
AC, Multispannungs-DC-Ansteuerung
3 A, 5 A, Typ RAP
• Halbleiterrelais für Leiterplatten- montage
• Ausführung als Nullspannungsschalter
• Nenn-Betriebsstrom: 3 A ACeff oder 5 A ACeff
• Spitzensperrspannung: Bis zu 1200 VS
• Nenn-Betriebsspannung: Bis zu 480 V ACeff
• Eingangsspannungs-Bereich: 3,5 V bis 40 V DC
4,5 V bis 40 V DC
• Potentialtrennung: Optokoppler (Ansteuerkreis - Lastkreis) 4 kV ACeff
• LED-Zustandsanzeige
• Niedriger Leckstrom im Aus-Zustand
• Hohe Strom- und Spannungsstoß-Belastbarkeit
Produktbeschreibung
Bestellschlüssel
RAP 48 A 5
Die Halbleiterrelais der Bau- reihe RAP eignen sich für die Steckmontage oder für die Leiterplattenmontage. Mit der integrierten LED-Zustands- anzeige für den Steuerkreis stellt das ELR die ideale Schnittstelle zwischen SPS oder anderen logischen Steuerungen und Verbrau- chern dar. Die Bauform des Gehäuses ermöglicht eine automatische Bestückung und Verlötung.
Die Halbleiterrelais wurden zum Schalten ohmscher
oder induktiver Lasten ent- wickelt.
Der Nullspannungsschalter eig- net sich wegen seiner hohen Belastbarkeit für Strom- und Spannungsstöße und des zu- lassigen Leistungsfaktors bis cos ϕ 0,2 sehr gut für das Schalten induktiver Verbrau- cher wie z.B. Magnetventile oder kleine Motoren. Ein inte- grierter Kühlkörper sorgt für eine gute Wärmeabgabe zwi- schen dem Halbleiter und der Umgebung.
Halbleiterrelais (PCB) Schaltverhalten Einbauart
Nenn-Betriebsspannung
Gehäusetyp
Nenn-Betriebsstrom
Typenwahl
Schaltverhalten Nenn-Betriebsspannung Nenn-Betriebssstrom Steuerspannung
A: Nullspannungsschalter 40: 400 V ACeff 3: 3 A ACeff 3,5 V bis 40 V DC
48: 480 V ACeff 5: 5 A ACeff 4,5 V bis 40 V DC
Auswahl nach den technischen Daten
Nenn-Betriebs- Steuerspannung Nenn-Betriebsstrom
spannung 3 A ACeff 5 A ACeff
400 V ACeff 3,5 V bis 40 V DC RAP 40 A 3 RAP 40 A 5
480 V ACeff 4,5 V bis 40 V DC RAP 48 A 3 RAP 48 A 5
Allgemeine technische Daten
RAP 40 A . RAP 48 A .
Betriebsspannungsbereich 10 V bis 440 V ACeff 20 V bis 530 V ACeff Spitzensperrspannung ≥ 1000 VS ≥ 1200 VS Einschaltnullspannung ≤ 20 V ≤ 40 V Nennfrequenz-Bereich 45 bis 65 Hz 45 bis 65 Hz Leistungsfaktor ≥ 0,2 ≥ 0,2
Zulassungen CSA, UL, VDE CSA, UL, VDE
CE-Kennzeichnung Ja Ja
Technische Änderungen vorbehalten (28.02.2007) 1

Datasheet - PDF

Title:Language:Size:Type:
pdf1-mostradoAusgwählte Kriterien System Leiterplattenmontage Nennstrom 10 AAC oder weniger Nennsp - CARLO GAGerman127 Kbytespdf1-mostradoAusgwählte Kriterien System Leiterplattenmontage Nennstrom 10 AAC oder weniger Nennsp - CARLO GA
pdf1-Ausgwählte Kriterien System Leiterplattenmontage Nennstrom 10 AAC oder weniger Nennsp - CARLO English12 Mbytespdf1-mostradoAusgwählte Kriterien System Leiterplattenmontage Nennstrom 10 AAC oder weniger Nennsp - CARLO GA
pdf2-mostradoAusgwählte Kriterien System Leiterplattenmontage Nennstrom 10 AAC oder weniger Nennsp - CARLO GAEnglish100 Kbytespdf1-mostradoAusgwählte Kriterien System Leiterplattenmontage Nennstrom 10 AAC oder weniger Nennsp - CARLO GA
