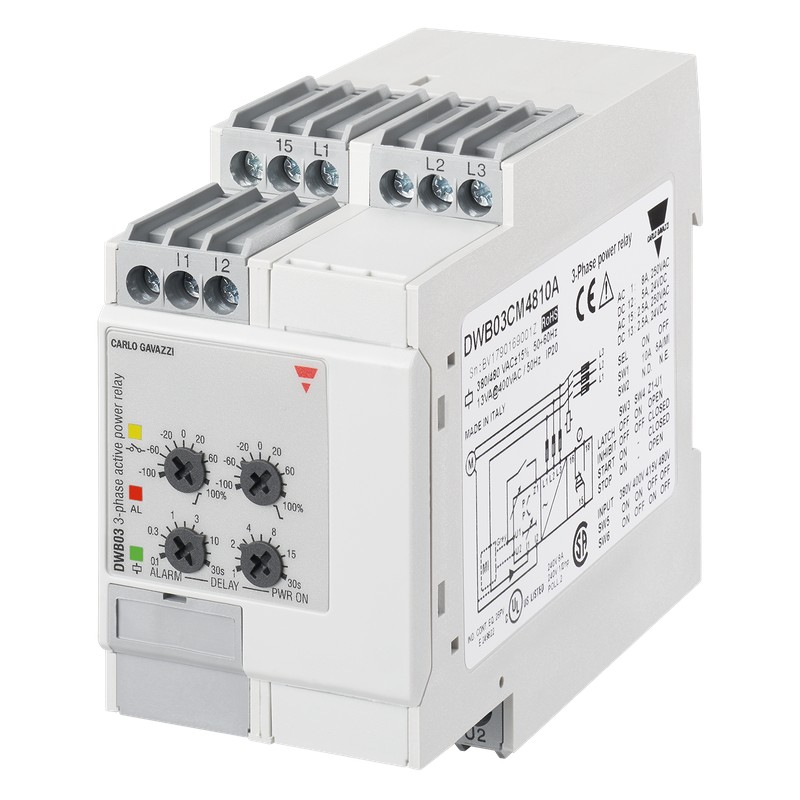

DWB03CM4810A CARLO GAVAZZI 2, einstellbar Überwachte Variable Power und power factor Überwachung Sonstiges G..

DWB03CM4810A

DWB03CM4810A

CARLO GAVAZZI

Verfügbar

Schiff am heute

2, einstellbar Überwachte Variable Power und power factor Überwachung Sonstiges Größe 45 mm Spannungsversorgungsbereich 380÷480 VAC Überwachungsfunktion Active power Überwachung Befestigung DIN-Schiene Eingangsbereich 10 A, 690 VAC Verzögerung 1, einstellbar

Mehr Infos


Management Control Energie Analysatoren

Controls

Überwachungsrelais,Mess- und Stromwandler

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von CARLO GAVAZZI

MengePreis
1+$194.08
2+$189.28
3+$186.90
4+$185.38
5+$185.36
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Überwachungsrelais
Wirksame 3-Phasen-Stromrichtung
Typen DWB03, PWB03
DWB03 PWB03
• Überwachungsrelais für die Wirkleistung in symmetrisch belasteten Drehstromnetzen
• Grenzwertüberwachung der Wirkleistung
• Oberer und unterer Grenzwert gertrennt auf absoluter
Skala einstellbar
• Messung der Spannung der eigenen Stromversorgung
• Messung des echten Effektivwertes
• Strommessung: Direktanschluß, Stromwandleranschluß
• Einschaltverzögerung 1 bis 30 s mit Drehknopf einstellbar
• Selbsthalten oder Sperren des Ausgangs bei einge- stelltem Grenzwert programmierbar
• Automatisches und manuelles Ein- und Ausschalten der Last
• Ausgang: 1poliger Wechsler 8 A wählbar: im Ruhezu- stand erregt oder nicht erregt
• Für Montage auf DIN-Schiene nach DIN EN 50 022 (DWB02) oder als Steckmodul (PWB02)
• Euronorm-Gehäuse 45 mm (DWB03) oder Steckmodul
36 mm (PWB03)
• LED-Anzeige für Relais, Alarm und Betriebsspannung EIN
Produktbeschreibung
Bestellschlüssel
DWB 03 C M48 10A
DWB03 und PWB03 sind Messrelais für die Wirklei- stung in symmetrisch belas- teten Drehstromnetzen. Sie werden zur Überwachung der Belastung von Asyn- chronmotoren und anderen symmetrischen Verbrau- chern, sowie für die Kontrol- le der Stromflussrichtung. Über den Eingang für die Start-/Stopfunktion kann ein
Typenwahl
Verbraucher ohne einen zusätzlichen Schaltkreis mit einem manuell betätigten Kontakt ein- und ausge- schaltet werden. Der Vorteil der Selbsthalte-Funktion be- steht darin, daß das Relais auch nach einer Alarmsitua- tion erregt bleibt.
Die LED signalisieren Alarm- situation und Schaltzustand des Relaisausgangs.
Gehäuse Funktion Typ
Artikelnummer Ausgang Betriebsspannung Bereich
Montage Ausgang Spannung: Spannung: Spannung: Spannung:
208 bis 240 VAC 380 bis 415 VAC 380 bis 480 VAC 600 bis 690 VAC
DIN-Schiene 1pol. Wechsler DWB 03 C M23 10A DWB 03 C M48 10A DWB 03 C M69 10A
Steckmodul 1pol. Wechsler PWB 03 C M23 10A PWB 03 C M48 10A
Technische Daten Eingang
Eingang
Spannung (Eig. Betriebsspg.)
Drehstrom DWB03: L1, L2, L3
PWB03: 5, 6, 7
M23: 208 bis 240 VAC ± 15% DWB03CM48: 380 bis 480 VAC ± 15% PWB03CM48: 380 bis 415 VAC ± 15% DWB03CM69: 600 bis 690 VAC ± 15%
1-Phase DWB03CM23: L1, L2
PWB03CM23: 5, 6
208 bis 240 VAC ± 15% Strom: DWB03: 5A, 10A: I1, I2
MI...:U1, U2
PWB03: 5A, 10A: 11, 10
MI...: 9, 8
Messbereiche Obergrenze Untergrenze
Wirkleistung -100 bis 100 %-100 bis 100 %
AACeff Max. Strom
(30s)
Direkteingang: 0.5 bis 5A 30A
1 bis 10A 50A
Standard-Stromwandler (Beispiele)
TADK2 50 A/5 A 5 bis 50 A 60 A CTD1 150 A/5 A 15 bis 150 A 180 A CTD4 400 A/5 A 40 bis 400 A 480 A TAD12 1000 A/5 A 100 bis 1000 A 1200 A TACO200 6000 A/5 A 600 bis 6000 A 7200 A
Stromwandler MI
MI 100 10 bis 100 A 250 AAC MI 500 50 bis 500 A 750 AAC
Hinweis:
Die Eingangsspannung darf nicht grösser als 300 VAC gegen Erde werden (nur bei PWB03)
Kontakteingang
DWB03 Klemmen Z1, U2
PWB03 Klemmen 2, 9
Gesperrt > 10 kΩ Freigegeben < 500 Ω Impulsdauer > 500 ms
Hysterese ~ 2% des eingestellten
Wertes - fest
Technische Änderungen vorbehalten (08.06.10) 1

Datasheet - PDF

Title:Language:Size:Type:
pdf1-mostrado 2, einstellbar Überwachte Variable Power und power factor Überwachung Sonstiges Gr - CARLO GAVGerman208 Kbytespdf1-mostrado 2, einstellbar Überwachte Variable Power und power factor Überwachung Sonstiges Gr - CARLO GAV
pdf1- 2, einstellbar Überwachte Variable Power und power factor Überwachung Sonstiges Gr - CARLO GEnglish12 Mbytespdf1-mostrado 2, einstellbar Überwachte Variable Power und power factor Überwachung Sonstiges Gr - CARLO GAV
pdf2-mostrado 2, einstellbar Überwachte Variable Power und power factor Überwachung Sonstiges Gr - CARLO GAVEnglish630 Kbytespdf1-mostrado 2, einstellbar Überwachte Variable Power und power factor Überwachung Sonstiges Gr - CARLO GAV
