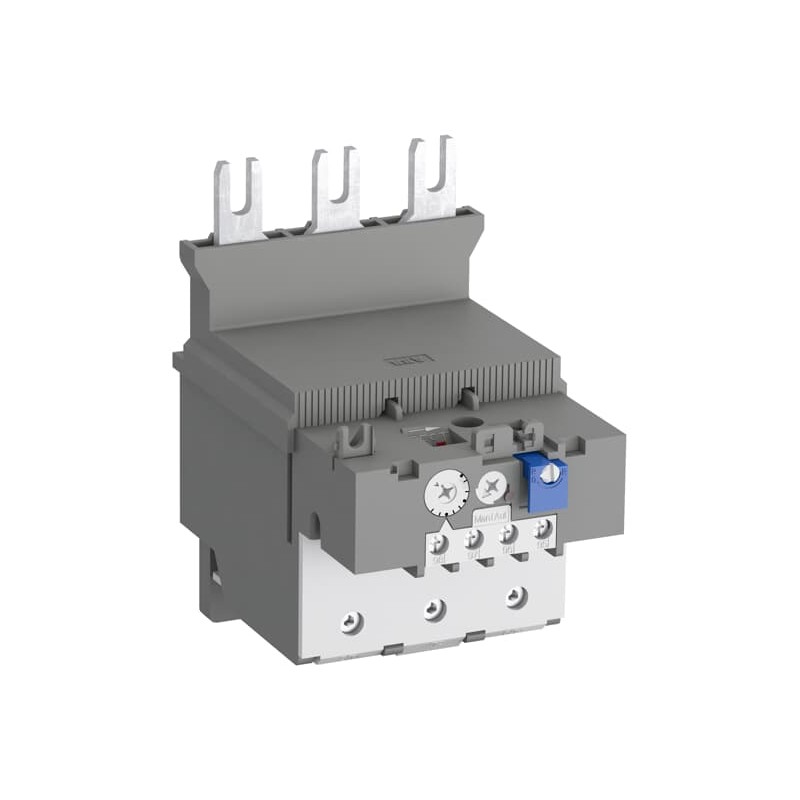

TF140DU-142-V1000 1SAZ431301R1004 ABB TF140DU-142-V-1000 Thermische Überlastrelais Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

TF140DU-142-V1000 1SAZ431301R1004 ABB TF140DU-142-V-1000 Thermische Überlastrelais

TF140DU-142-V1000

1SAZ431301R1004

ABB

Verfügbar

Schiff am heute

TF140DU-142-V-1000 Thermische Überlastrelais

Mehr Infos


Thermorelais  Wärmerelais  Thermischem Motorschutzrelais

Schütze und Überlastrelais

Thermal Relays

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

MengePreis
1+$184.91
2+$180.51
3+$178.33
4+$177.62
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



TF140DU-142-V-1000 Thermische überlastrelais mit ATEX

Bestellen

  • EAN:
    4013614499548
  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85364900

Abmessungen

  • Produkt Netto-Breite:
    89mm
  • Produkt Netto-Höhe:
    140mm
  • Produkt Netto Tiefe:
    126mm
  • Produkt-Netto-Gewicht:
    0.82kg

Container Informationen

  • Paket Level 1-Einheiten:
    1 Stück
  • Paket Level 1 Breite:
    165 mm
  • Paket Level 1 Höhe:
    133 mm
  • Paket Level 1 Länge:
    151 mm
  • Paket Level 1 Brutto-Gewicht:
    0.945 kg
  • Paket Level-2-Einheiten:
    4 Stück
  • Paket Level 2 Breite:
    280 mm
  • Paket Ebene 2 Height:
    210 mm
  • Paket Level 2 Länge:
    395 mm
  • Paket Level 2 Brutto-Gewicht:
    8.786 kg
  • Paket Level 2-EAN:
    4013614503740

Technische

  • Einstellbereich:
    110 ... 142 A
  • Bemessungs-Spannung:
    Auxiliary Circuit 440 V DC
    Hilfsstromkreis AC 500 V
    Hauptstromkreis 690 V AC
  • Bemessungs-Strom (Ie):
    140 A
  • Bemessungs-Betriebsstrom AC-3 (Ie):
    140 A
  • Bemessungs-Frequenz (f):
    Auxiliary Circuit 50 Hz
    Auxiliary Circuit 60 Hz
    Hilfsstromkreis DC
    Main Circuit 60 Hz
    Haupt-Schaltung 50 Hz
    Main Circuit DC
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    Auxiliary Circuit 6 kV
    Main Circuit 8 kV
  • Bemessungsisolationsspannung (Uich):
    690 V
  • Anzahl der Pole:
    3
  • Anzahl der Hilfsschalter öffner:
    1
  • Anzahl der Hilfskontakte NO:
    1
  • Anzahl von Geschützten Polen:
    3
  • Herkömmliche Free-air Thermal Current (Ith):
    Hilfsstromkreis öffner 10 A
    Hilfsstromkreis 6 A
  • Bemessungs-Betriebsstrom AC-15 (Ie):
    (120 V) NC 3 A
    (120 V) KEINE 1,5 A
    (240 V) NC 3 A
    (240 V) KEINE 1,5 A
    (400 V) NC 1,9 A
    (400 V) KEINE 1 A
    (440 V) NC-1 A
    (440 V) KEINE 1 A
    (500 V) NC-1 A
    (500 V) KEINE 1 A
  • Bemessungs-Betriebsstrom DC-13 (Ie):
    (125 V) NC 0,25 A
    (125 V) NICHT 0,25 A
    (24 V) NC-1,25 A
    (24 V) KEINE 1,25 A
    (250 V) NC-0.12 A
    (250 V) NEIN 0,04 A
    (60 V) NC 0,25 A
    (60 V) NEIN 0,25 A
  • Schutzart:
    Gehäuse IP20
    Hauptstromkreis-Klemmen IP10
  • Verschmutzungsgrad:
    3
  • Anschluss Kapazität-Hilfsstromkreis:
    Flexible mit Aderendhülse 1/2x 0.75 ... 2.5 mm2
    Flexible 1/2x 0.75 ... 2.5 mm2
    Starre 1/2x 0.75 ... 4 mm2
  • Anschluss Kapazität-Main-Circuit:
    Flexible mit Aderendhülse 1/2x 16 ... 70 mm2
    Flexibel mit Isolierter Aderendhülse 1/2x 16 ... 70 mm2
    Flexibel 1/2 x 16 ... 70 mm2
    Starre 1/2x 16 ... 70 mm2
  • Anzugsmoment:
    Hilfsstromkreis 0.8 ... 1.2 N·m
    Main Circuit 8 ... 10 N·m
  • Abisolierlänge:
    Auxiliary Circuit 9 mm
    Main Circuit 25 mm
  • Empfohlener Schraubendreher:
    Hilfsstromkreis Pozidriv 2
    Main Circuit Sechskant 4
  • Geeignet Für:
    AF116
    AF140
  • Standards:
    IEC/EN 60947-1
    IEC/EN 60947-4-1
    IEC/EN 60947-5-1
    UL 60947-1
    UL 60947-4-1

Umwelt

  • Umgebungstemperatur:
    Betrieb -25 ... +55 °C
    Betrieb Kompensiert -25 ... +55 °C
    Lagerung -40 ... +70 °C
  • Umgebungstemperatur-Kompensation:
    Ja
  • Maximale Betriebshöhe Zulässig:
    2000 m
  • Schock-acc. IEC 60068-2-27:
    11 ms Puls 12g
  • RoHS Status:
    Geplante Folgen der EU-Richtlinie 2002/95/EC August 18, 2005 und änderung nach 2008 Q1

Technische UL/CSA

  • Maximale Betriebsspannung UL/CSA:
    Main Circuit 600 V AC
  • Ampere-Nennwert UL/CSA:
    142 Ein
  • Schaltleistung UL/CSA:
    (NC:) B600
    (NEIN:) C300
  • Anschluss Kapazität Hauptstromkreis gemäß UL/CSA:
    Flexible 1/2x 6 ... 2/0 AWG
    Stranded 1/2x 6 ... 2/0 AWG
  • Anschluss Kapazität hilfsstromkreis UL/CSA:
    Flexible 1/2x 18 ... 14 AWG
    Stranded 1/2x 18 ... 14 AWG
  • Anzugsdrehmoment UL/CSA:
    Hilfs-Schaltung 12 in·lb

Zertifikate und Erklärungen (Dokument-Nummer)

Klassifikationen

  • eClass:
    7.0 27371501
  • ETIM 5:
    EC000106 - Thermische überlast-relais
  • UNSPSC:
    39121521

Datasheet - PDF

Title:Language:Size:Type:
pdf-TF140DU-142-V-1000 Thermal Overload Relay - ABB - TF140DU-142-V1000 - 1SAZ431301R1004English97 Kbytespdf-TF140DU-142-V-1000 Thermal Overload Relay - ABB - TF140DU-142-V1000 - 1SAZ431301R1004
