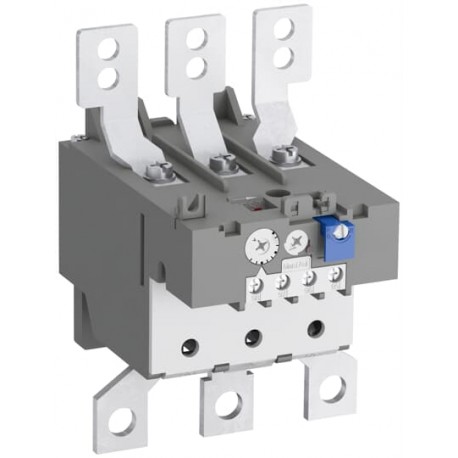

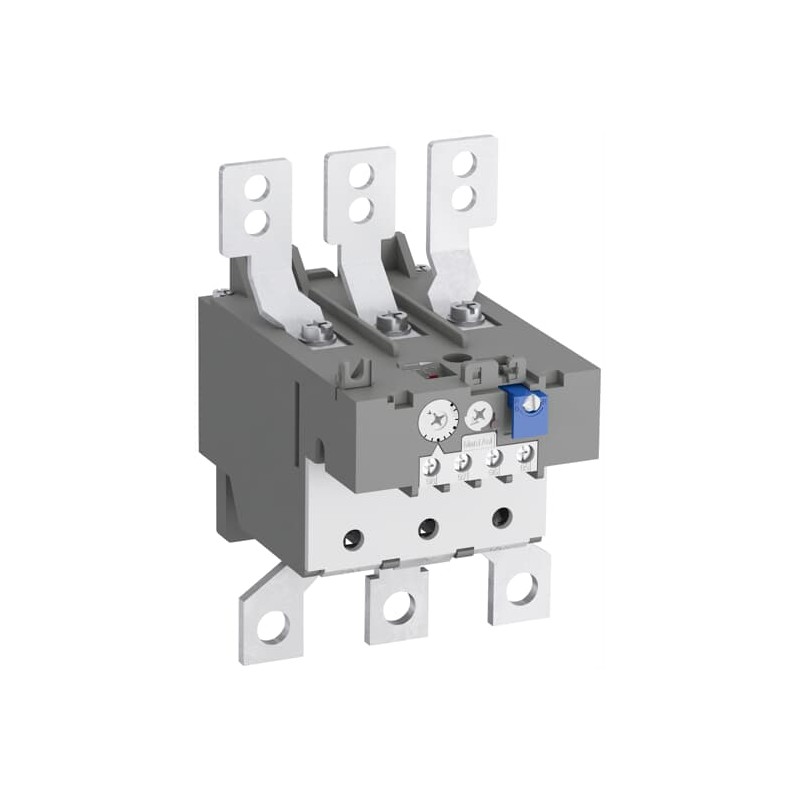

TA200DU90 90 1SAZ421201R1001 ABB TA200DU-90 Motorschutzrelais
1SAZ421201R1001
ABB
TA200DU-90 Motorschutzrelais
Niederspannungsschaltgeräte > Überlastrelais thermisch
Schütze und Überlastrelais > Thermal Relays
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Mehr Infos
▲Die TA200DU-90 thermische überlast-relais ist eine wirtschaftliche Elektromechanische Schutzeinrichtung für den Hauptstromkreis. Es bietet einen zuverlässigen und schnellen Schutz der Motoren im Fall von überlast oder Phasenausfall. Das Gerät hat Auslöseklasse 10A. Weitere features sind die Temperatur-Kompensation, Reise-Kontakt (NC), Meldekontakt (NO), Automatik - oder manueller reset wählbar, trip-free-Mechanismus, STOPP - und Test-Funktion und eine Reise Anzeige. Die überlastrelais sind direkt an den block-Schütze. Single Montage-kits sind als Zubehör erhältlich.
Bestellen
- EAN:
- 4013614285868
- Mindestbestellmenge:
- 1 Stück
- Zolltarifnummer:
- 85364900
Abmessungen
- Produkt Netto-Breite:
- 104mm
- Produkt Netto-Höhe:
- 151mm
- Produkt Netto Tiefe:
- 126mm
- Produkt-Netto-Gewicht:
- 0.755kg
Container Informationen
- Paket Level 1-Einheiten:
- 1 Stück
- Paket Level 1 Breite:
- 165 mm
- Paket Level 1 Höhe:
- 133 mm
- Paket Level 1 Länge:
- 151 mm
- Paket Level 1 Brutto-Gewicht:
- 1.005 kg
- Paket Level-2-Einheiten:
- 4 Stück
- Paket Level 2 Breite:
- 280 mm
- Paket Ebene 2 Height:
- 210 mm
- Paket Level 2 Länge:
- 395 mm
- Paket Level 2 Brutto-Gewicht:
- 8.786 kg
- Paket Level 2-EAN:
- 4013614494239
Technische
- Einstellbereich:
- 66 ... 90 A
- Bemessungs-Spannung:
- Auxiliary Circuit 440 V DC
Hilfsstromkreis AC 500 V
Hauptstromkreis 690 V AC
- Bemessungs-Strom (Ie):
- 90 A
- Bemessungs-Betriebsstrom AC-3 (Ie):
- 90 A
- Bemessungs-Frequenz (f):
- Auxiliary Circuit 50 Hz
Auxiliary Circuit 60 Hz
Hilfsstromkreis DC
Main Circuit 60 Hz
Haupt-Schaltung 50 Hz
Main Circuit DC
- Bewertet Impuls Widerstehen Spannung (Uimp):
- Auxiliary Circuit 6 kV
Main Circuit 6 kV
- Bemessungsisolationsspannung (Uich):
- 690 V
- Anzahl der Pole:
- 3
- Anzahl der Hilfsschalter öffner:
- 1
- Anzahl der Hilfskontakte NO:
- 1
- Anzahl von Geschützten Polen:
- 3
- Herkömmliche Free-air Thermal Current (Ith):
- Hilfsstromkreis öffner 10 A
Hilfsstromkreis 6 A
- Bemessungs-Betriebsstrom AC-15 (Ie):
- (120 V) NC 3 A
(120 V) KEINE 1,5 A
(240 V) NC 3 A
(240 V) KEINE 1,5 A
(400 V) NC 1,9 A
(400 V) KEINE 1 A
(440 V) NC-1 A
(440 V) KEINE 1 A
(500 V) NC-1 A
(500 V) KEINE 1 A
- Bemessungs-Betriebsstrom DC-13 (Ie):
- (125 V) NC 0,25 A
(125 V) NICHT 0,25 A
(24 V) NC-1,25 A
(24 V) KEINE 1,25 A
(250 V) NC-0.12 A
(250 V) NEIN 0,04 A
(60 V) NC 0,25 A
(60 V) NEIN 0,25 A
- Schutzart:
- Gehäuse IP20
Main Circuit Terminals IP00
- Verschmutzungsgrad:
- 3
- Anschluss Kapazität-Hilfsstromkreis:
- Flexible mit Aderendhülse 1/2x 0.75 ... 2.5 mm2
Flexible 1/2x 0.75 ... 2.5 mm2
Starre 1/2x 0.75 ... 4 mm2
- Anschluss Kapazität-Main-Circuit:
- Loch-Durchmesser von > 10 mm2
Starr oder Flexibel mit Kabelschuh 1x 25 ... 120 mm2
- Anzugsmoment:
- Hilfs-Schaltung 1 ... 1,3 N·m
Main Circuit 25 N·m
- Abisolierlänge:
- Auxiliary Circuit 9 mm
- Empfohlener Schraubendreher:
- Hilfsstromkreis Pozidriv 2
Main Circuit, Bars
- Einbaulage:
- Position 1 bis 6
- Verlustleistung:
- bei Nenn-Betriebsbedingungen pro Pol 2.4 ... 4.5 W
- Geeignet Für:
- A145
A185
AF145
AF185
AF190
AF205
- Standards:
- IEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
Umwelt
- Umgebungstemperatur:
- Betrieb -25 ... +55 °C
Betrieb Kompensiert -25 ... +55 °C
Lagerung -40 ... +70 °C
- Umgebungstemperatur-Kompensation:
- Ja
- Maximale Betriebshöhe Zulässig:
- 2000 m
- Schock-acc. IEC 60068-2-27:
- 11 ms Puls 12g
- RoHS Status:
- Nach der EU-Richtlinie 2002/95/EC August 18, 2005 und änderung
Technische UL/CSA
- Maximale Betriebsspannung UL/CSA:
- Main Circuit 600 V AC
- Ampere-Nennwert UL/CSA:
- 90 A
- Schaltleistung UL/CSA:
- (NEIN:) B600
(NC:) C600
- Anschluss Kapazität Hauptstromkreis gemäß UL/CSA:
- Flexible 1x 4 ... 0000 AWG
Gestrandet 1x 4 ... 0000 AWG
- Anschluss Kapazität hilfsstromkreis UL/CSA:
- Flexible 1/2x 18 ... 14 AWG
Stranded 1/2x 18 ... 14 AWG
- Anzugsdrehmoment UL/CSA:
- Hilfs-Schaltung 12 in·lb
Main Circuit 220 in·lb
Zertifikate und Erklärungen (Dokument-Nummer)
- ABS-Gutachten:
- 1SAA941000-0102
- BV-Zertifikat:
- 1SAA941000-0201
- CB-Zertifikat:
- 1SAA941004-2003
- CCC-Zertifikat:
- 1SAA941001-3803
- cUL-Zertifikat:
- cUL_E48139
- Konformitätserklärung - CE:
- 1SAD938511-0043
- DNV-Zertifikat:
- 1SAA941000-0303
- EAC Zertifikat:
- 1SAA941002-2701
- GL Zertifikat:
- 1SAA941000-0403
1SAA941006-0403
- GOST-Zertifikat:
- 1SAA941000-2704
- LR-Zertifikat:
- 1SAA941000-0504
- RMRS-Zertifikat:
- 1SAA941000-0703
- RoHS-Informationen:
- 1SAA941003-4404
- UL-Zertifikat:
- UL_E48139
1SAA938001-1604
Klassifikationen
- Objekt-Classification Code:
- F
- eClass:
- 7.0 27371501
- E-nummer:
- 3228700
- ETIM 4:
- EC000106 - Thermische überlast-relais
- ETIM 5:
- EC000106 - Thermische überlast-relais
- UNSPSC:
- 39121521
