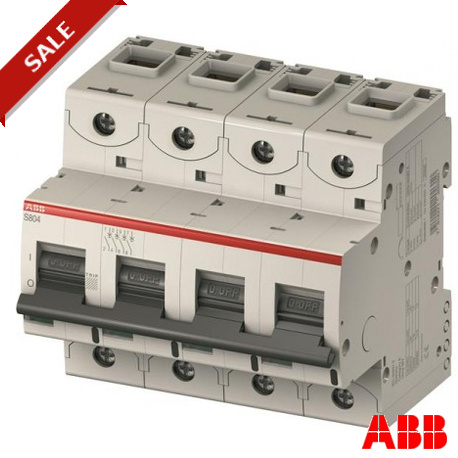

> >>>S804N-C80 2CCS894001R0804 ABB S804N-C80 High Performance Circuit Breaker
Vorheriges Produkt Nächstes Produkt

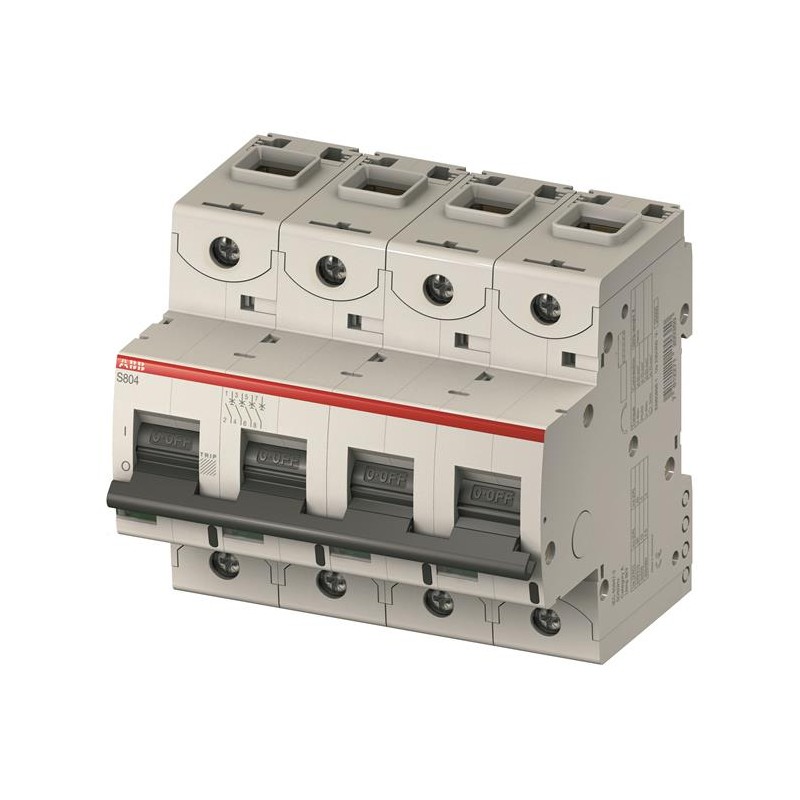

S804N-C80 2CCS894001R0804 ABB S804N-C80 High Performance Circuit Breaker Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

S804N-C80 2CCS894001R0804 ABB S804N-C80 High Performance Circuit Breaker

S804N-C80

2CCS894001R0804

ABB

S804N-C80 High Performance Circuit Breaker

Mehr Infos


Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter

Industriell > S800N

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Die S804N-C80 ist ein 4-pol-Hochleistungs-Sicherungsautomat mit C-Charakteristik, mit Käfig terminal und einem Nennstrom von 80 A. ist eine aktuelle Begrenzung Gerät mit einer maximalen Schaltleistung von 36kA bei 240/415V. Es kann verwendet werden für Spannungen bis zu 400/690V und DC-als auch. Es hat zwei verschiedene stolpern Mechanismen, die thermische Auslösung Mechanismus für überlastschutz und elektromechanischen Mechanismus für die Auslösung Kurzschluss-Schutz. Die S804N-C80 konform mit IEC/EN 60947-2 und erlaubt den Einsatz für industrielle Anwendungen. Es verfügt über zahlreiche Zulassungen, es kann daher weltweit eingesetzt werden. Das umfangreiche Zubehör macht die Nutzung von S804N-C80 komfortabler. Durch die schnelle arc Aussterben S804N-C80 Ihre Anwendung gesichert werden.

Bestellen

  • EAN:
    7612271204730
  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85362020

Abmessungen

  • Produkt Netto-Breite:
    106mm
  • Produkt Netto Tiefe:
    82.5mm
  • Produkt Netto-Höhe:
    95mm
  • Produkt-Netto-Gewicht:
    0.98kg

Container Informationen

  • Paket Level 1-Einheiten:
    1 Stück
  • Paket Level 1 Breite:
    105 mm
  • Paket Level 1 Länge:
    111 mm
  • Paket Level 1 Höhe:
    99 mm
  • Paket Level 1 Brutto-Gewicht:
    1,01 kg
  • Paket Level 1-EAN:
    7612271204730
  • Paket Level-2-Einheiten:
    1

Umwelt

  • Umgebungstemperatur:
    Betrieb -25 ... +60 °C
    Lagerung -40 ... +70 °C
  • Schock-acc. IEC 60068-2-27:
    5 g
    30 ms
  • Widerstand gegen Vibrationen acc. IEC 60068-2-6:
    2 - 13.2 Hz / 1mm
    13.2 - 100 Hz / 0.7 g
    mit Last 100% x Ie
  • Umgebungsbedingungen:
    Feuchte Wärme Zyklisch acc. IEC 60068-2-30 12+12 Zyklus
    Feuchte Wärme Zyklisch acc. IEC 60068-2-30 55°C @ 90-96%
    Feuchte Wärme Zyklisch acc. IEC 60068-2-30 25°C bei 90-100%
    Trockene Wärme Test B acc. IEC 60068-2-2 16 Stunden @ 55 °C
    Trockene Wärme Test B acc. IEC 60068-2-2 2 Stunden @ 70 °C
  • RoHS Status:
    Nach der EU-Richtlinie 2002/95/EC August 18, 2005 und änderung

Technische

  • Standards:
    IEC/EN 60947-2 IEC/EN 60898-1
  • Anzahl der Pole:
    4
  • Auslösekennlinie:
    C
  • Nennstrom (Ichn):
    80 A
  • Bemessungs-Spannung:
    400/690 V AC
    375 V DC
  • Verlustleistung:
    bei Nenn-Betriebsbedingungen pro Pol 6.4 W
  • Bemessungsisolationsspannung (Uich):
    690 V AC
  • Operative Spannung:
    Maximale 230/400 V AC
    Mindestens 12 V AC
  • Bemessungs-Frequenz (f):
    50 / 60 Hz
  • Bemessungs-Kurzschluss-Kapazität (Ichcn):
    (230 / 400 V AC) 20 kA
  • Rated Ultimate Short-Circuit Breaking Capacity (Ichcu):
    (240 / 415 V AC) 36 kA
    (254 / 440 V AC) 20 kA
    (400 / 690 V AC) 4.5 kA
    (125 V DC) 20 kA
  • Rated Service-Kurzschluss-Ausschaltvermögen (Ics):
    (240 / 415 V AC) 30 kA
    (254 / 440 V AC) 15 kA
    (400 / 690 V AC) 3 kA
    (125 V DC) 20 kA
  • Energy Limiting Class:
    3
  • Überspannungskategorie:
    IV
  • Verschmutzungsgrad:
    3
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    8 kV
  • Gehäuse Material:
    Isolierung der Gruppe I, RAL 7035
  • Kontakt Stellungsanzeige:
    ON / OFF / TRIP
  • Schutzart:
    acc. IEC 60529 IP20
  • Bemerkungen:
    Verbindung von oben und unten
    Anschluss mit CU nur
    IP40 in Gehäuse mit Deckel
    Käfig-Klemme mit unverlierbaren Schrauben
  • Elektrische Lebensdauer:
    6000 Zyklus
  • Mechanische Ausdauer:
    4000-Zyklus
  • Terminal-Typ:
    Schraubklemmen
  • Anschluss-Kapazität:
    Litze 1 ... 50 mm2
    Flexibel 1 ...70 mm2
  • Anzugsmoment:
    3,5 N·m
    31 in·lb
  • Empfohlener Schraubendreher:
    Pozidriv 2
  • Montage auf DIN-Schiene:
    TH35-15 (35 x 15 mm Montage-Schiene) gem. IEC 60715
    Hutschienen TH35-7,5 (35 x 7,5 mm Hutschiene) acc. IEC 60715
  • Einbaulage:
    Jeder

Zertifikate und Erklärungen (Dokument-Nummer)

Klassifikationen

  • ETIM 4:
    EC000042 - Miniatur-Leistungsschalter (MCB)
  • ETIM 5:
    EC000042 - Miniatur-Leistungsschalter (MCB)
  • Objekt-Classification Code:
    F

Datasheet - PDF

▲
Titel: Größe: Typ:
S804N-C80 High Performance Circuit Breaker - ABB - S804N-C80 - 2CCS894001R0804 96 Kbytes S804N-C80 High Performance Circuit Breaker - ABB - S804N-C80 - 2CCS894001R0804
S804N-C80 2CCS894001R0804 ABB S804N-C80 High Performance Circuit Breaker 99 Kbytes S804N-C80 High Performance Circuit Breaker - ABB - S804N-C80 - 2CCS894001R0804
