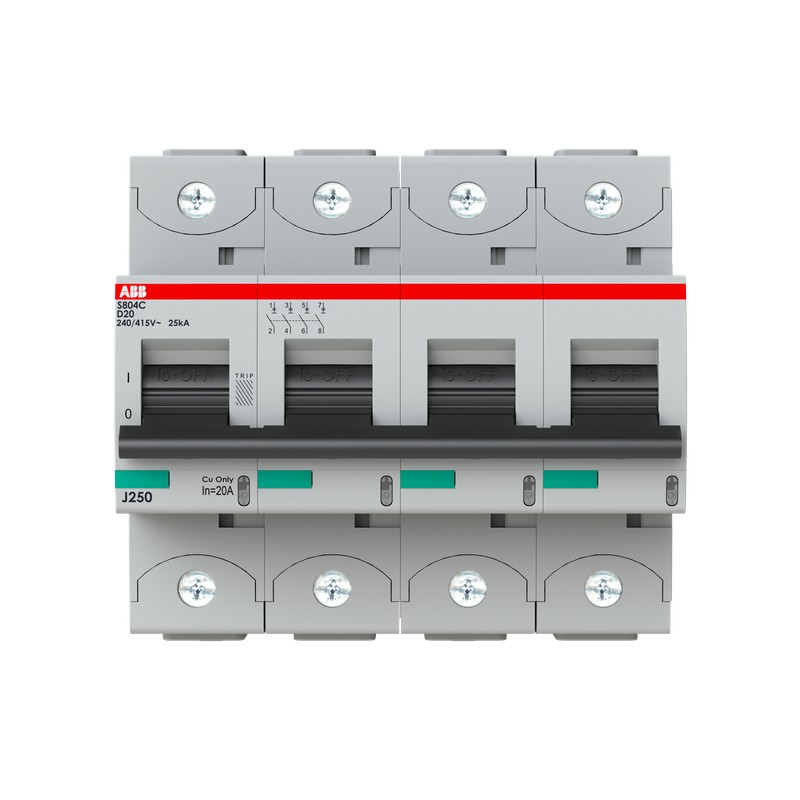

S804C-D20 2CCS884001R0201 ABB S804C-D20 Hochleistungs-Circuit Breaker Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

S804C-D20 2CCS884001R0201 ABB S804C-D20 Hochleistungs-Circuit Breaker

S804C-D20

2CCS884001R0201

ABB

Verfügbar

Schiff am heute

S804C-D20 Hochleistungs-Circuit Breaker

Mehr Infos


Leitungsschutzschalter Sicherungsautomat Schutzschalter

Industriell

S800C

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

MengePreis
1+$154.73
2+$150.72
3+$148.74
4+$147.47
5+$146.75
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Die S804C-D20 ist ein 4-pol-Hochleistungs-Sicherungsautomaten mit D-Charakteristik, mit Käfig terminal und einem Nennstrom von 20 A. ist eine aktuelle Begrenzung Gerät mit einem maximalen Schaltvermögen von 25kA bei 240/415V. Es kann verwendet werden für Spannungen bis zu 254/440V und in DC-als auch. Es hat zwei verschiedene stolpern Mechanismen, die thermische Auslösung Mechanismus für überlastschutz und elektromechanischen Mechanismus für die Auslösung Kurzschluss-Schutz. Die S804C-D20 konform mit IEC/EN 60898-1 und IEC/EN 60947-2 und ermöglicht die Nutzung für Wohn -, gewerbliche und industrielle Anwendungen. Es verfügt über zahlreiche Zulassungen, es kann daher weltweit eingesetzt werden. Das umfangreiche Zubehör macht die Nutzung von S804C-D20 komfortabler. Durch die schnelle arc Aussterben S804C-D20 Ihre Anwendung gesichert werden.

Bestellen

  • EAN:
    7612271212674
  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85362020

Abmessungen

  • Produkt Netto-Breite:
    106mm
  • Produkt Netto Tiefe:
    82.5mm
  • Produkt Netto-Höhe:
    95mm
  • Produkt-Netto-Gewicht:
    0.98kg

Container Informationen

  • Paket Level 1-Einheiten:
    1 Stück
  • Paket Level 1 Breite:
    105 mm
  • Paket Level 1 Länge:
    111 mm
  • Paket Level 1 Höhe:
    99 mm
  • Paket Level 1 Brutto-Gewicht:
    1,01 kg
  • Paket Level 1-EAN:
    7612271212674

Umwelt

  • Umgebungstemperatur:
    Betrieb -25 ... +60 °C
    Lagerung -40 ... +70 °C
  • Schock-acc. IEC 60068-2-27:
    5 g
    30 ms
  • Widerstand gegen Vibrationen acc. IEC 60068-2-6:
    2 - 13.2 Hz / 1mm
    13.2 - 100 Hz / 0.7 g
    mit Last 100% x Ie
  • Umgebungsbedingungen:
    Feuchte Wärme Zyklisch acc. IEC 60068-2-30 12+12 Zyklus
    Feuchte Wärme Zyklisch acc. IEC 60068-2-30 55°C @ 90-96%
    Feuchte Wärme Zyklisch acc. IEC 60068-2-30 25°C bei 90-100%
    Trockene Wärme Test B acc. IEC 60068-2-2 16 Stunden @ 55 °C
    Trockene Wärme Test B acc. IEC 60068-2-2 2 Stunden @ 70 °C
  • RoHS Status:
    Nach der EU-Richtlinie 2002/95/EC August 18, 2005 und änderung

Technische

  • Standards:
    IEC/EN 60947-2 IEC/EN 60898-1
  • Anzahl der Pole:
    4
  • Auslösekennlinie:
    D
  • Nennstrom (Ichn):
    20 A
  • Bemessungs-Spannung:
    254/440 V
  • Verlustleistung:
    bei Nenn-Betriebsbedingungen pro Pol 3.5 W
  • Bemessungsisolationsspannung (Uich):
    500 V AC
  • Operative Spannung:
    Maximale 230/400 V AC
    Mindestens 12 V AC
  • Bemessungs-Frequenz (f):
    50 / 60 Hz
  • Bemessungs-Kurzschluss-Kapazität (Ichcn):
    (230 / 400 V AC) 15 kA
  • Rated Ultimate Short-Circuit Breaking Capacity (Ichcu):
    (240 / 415 V AC) 25 kA
    (254 / 440 V AC) 15 kA
    (125 V DC) 10 kA
  • Rated Service-Kurzschluss-Ausschaltvermögen (Ics):
    (240 / 415 V AC) 18 kA
    (254 / 440 V AC) 10 kA
    (125 V DC) 10 kA
  • Energy Limiting Class:
    3
  • Überspannungskategorie:
    IV
  • Verschmutzungsgrad:
    3
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    8 kV
  • Gehäuse Material:
    Isolierung der Gruppe I, RAL 7035
  • Kontakt Stellungsanzeige:
    ON / OFF / TRIP
  • Schutzart:
    acc. IEC 60529 IP20
  • Bemerkungen:
    Verbindung von oben und unten
    Anschluss mit CU nur
    IP40 in Gehäuse mit Deckel
    Käfig-Klemme mit unverlierbaren Schrauben
  • Elektrische Lebensdauer:
    10000 Zyklus
  • Mechanische Ausdauer:
    10000 Zyklus
  • Terminal-Typ:
    Schraubklemmen
  • Anschluss-Kapazität:
    Litze 1 ... 50 mm2
    Flexibel 1 ...70 mm2
  • Anzugsmoment:
    3,5 N·m
    31 in·lb
  • Empfohlener Schraubendreher:
    Pozidriv 2
  • Montage auf DIN-Schiene:
    TH35-15 (35 x 15 mm Montage-Schiene) gem. IEC 60715
    Hutschienen TH35-7,5 (35 x 7,5 mm Hutschiene) acc. IEC 60715
  • Einbaulage:
    Jeder

Zertifikate und Erklärungen (Dokument-Nummer)

Klassifikationen

  • ETIM 4:
    EC000042 - Miniatur-Leistungsschalter (MCB)
  • ETIM 5:
    EC000042 - Miniatur-Leistungsschalter (MCB)
  • Objekt-Classification Code:
    F

Datasheet - PDF

Title:Language:Size:Type:
pdf-S804C-D20 High Performance Circuit Breaker - ABB - S804C-D20 - 2CCS884001R0201English96 Kbytespdf-S804C-D20 High Performance Circuit Breaker - ABB - S804C-D20 - 2CCS884001R0201
