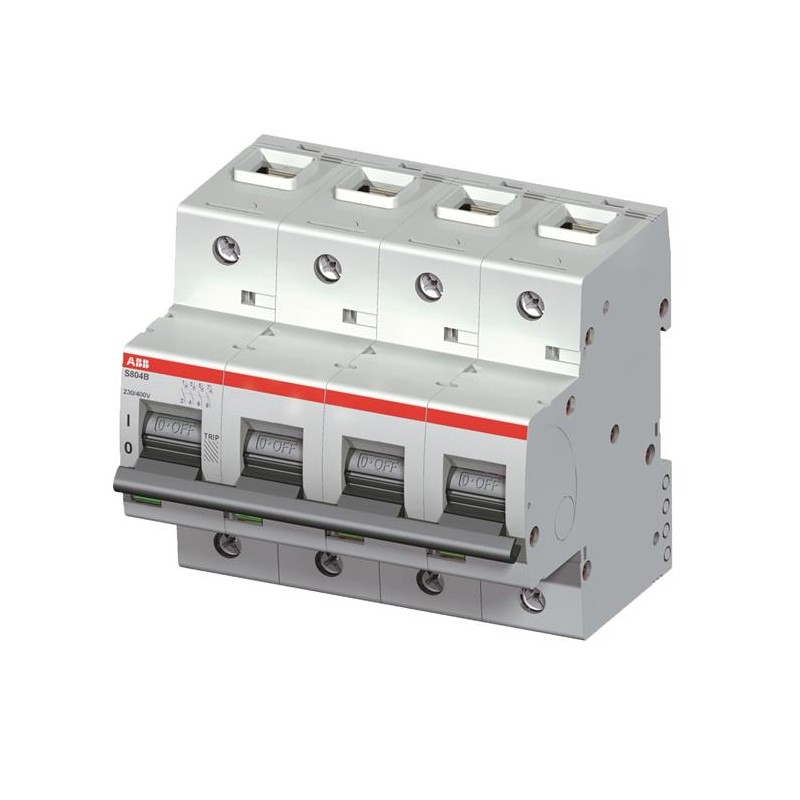

S804B-C40 2CCS814001R0404 ABB S804B-C40 High Performance Circuit Breaker Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

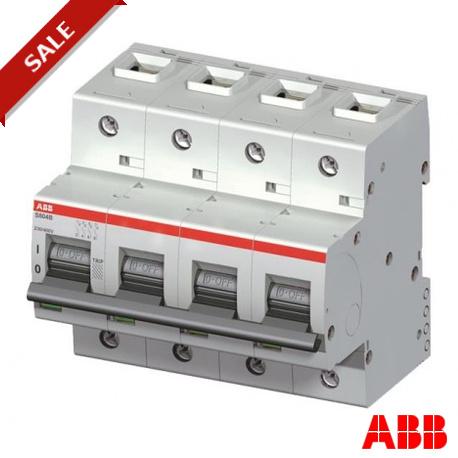

S804B-C40 2CCS814001R0404 ABB S804B-C40 High Performance Circuit Breaker

S804B-C40

2CCS814001R0404

ABB

Verfügbar

Schiff am heute

S804B-C40 High Performance Circuit Breaker

Mehr Infos


Leitungsschutzschalter Sicherungsautomat Schutzschalter

Industriell

S800C

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

MengePreis
1+$140.24
2+$136.51
3+$134.67
4+$133.49
6+$132.45
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



The S804B-C40 is a 4-pole High Performance Circuit breaker with C-characteristic, with cage terminal and a rated current of 40 A. It is a current limiting device with a maximum breaking capacity of 16kA at 230/400V. It can be used for voltages up to 230/400V. It has two different tripping mechanisms, the thermal tripping mechanism for overload protection and the electromechanic tripping mechanism for short circuit protection. The S804B-C40 complies with IEC/EN 60947-2 and EN 60898-1 and allows the use for residential, commercial and industrial applications. It has numerous of approvals, therefore it can be used worldwide. The extensive range of accessory makes the use of S804B-C40 more comfortable. Due to the fast arc extinction of S804B-C40 your application will be secured.

Ordering

  • EAN:
    7612271416294
  • Minimum Order Quantity:
    1 piece
  • Customs Tariff Number:
    85362020

Dimensions

  • Product Net Width:
    106 mm
  • Product Net Depth:
    82.5 mm
  • Product Net Height:
    95 mm
  • Product Net Weight:
    0.98 kg

Container Information

  • Package Level 1 Units:
    1 piece
  • Package Level 1 Width:
    105 mm
  • Package Level 1 Length:
    111 mm
  • Package Level 1 Height:
    99 mm
  • Package Level 1 Gross Weight:
    1.01 kg
  • Package Level 1 EAN:
    7612271416294
  • Package Level 2 Units:
    1 piece
  • Package Level 2 Height:
    0.92 mm
  • Package Level 2 Gross Weight:
    1.1 kg

Environmental

  • Ambient Air Temperature:
    Operation -25 ... +60 °C
    Storage -40 ... +70 °C
  • RoHS Status:
    Following EU Directive 2002/95/EC August 18, 2005 and amendment

Technical

  • Standards:
    IEC/EN 60947-2 IEC/EN 60898-1
  • Number of Poles:
    4
  • Tripping Characteristic:
    C
  • Rated Current (In):
    40 A
  • Rated Operational Voltage:
    230/400 V AC
    75 V DC
  • Power Loss:
    at Rated Operating Conditions per Pole 3.7 W
  • Rated Insulation Voltage (Ui):
    440 V AC
  • Rated Frequency (f):
    50 / 60 Hz
  • Rated Short-Circuit Capacity (Icn):
    10 kA
  • Rated Ultimate Short-Circuit Breaking Capacity (Icu):
    (230 / 400 V AC) 16 kA
  • Rated Service Short-Circuit Breaking Capacity (Ics):
    (230 / 400 V AC) 10 kA
  • Overvoltage Category:
    III
  • Pollution Degree:
    3
  • Rated Impulse Withstand Voltage (Uimp):
    4 kV
  • Housing Material:
    Insulation group I, RAL 7035
  • Contact Position Indication:
    ON / OFF / TRIP
  • Degree of Protection:
    acc. to IEC 60529 IP20
  • Remarks:
    Connection from top and bottom
    Connecting with CU only
    IP40 in enclosure with cover
    Cage terminal with captIIIe screw
  • Terminal Type:
    Screw Terminals
  • Connecting Capacity:
    Flexible 1 ... 50 mm²
    Flexible Stranded
    1 …70 mm²
  • Tightening Torque:
    3.5 N·m
  • Recommended Screw Driver:
    Pozidriv 2
  • Mounting on DIN Rail:
    TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
    TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
  • Mounting Position:
    Any

Certificates and Declarations (Document Number)

Classifications

  • ETIM 4:
    EC000042 - Miniature circuit breaker (MCB)
  • ETIM 5:
    EC000042 - Miniature circuit breaker (MCB)
  • Object Classification Code:
    F

Datasheet - PDF

Title:Language:Size:Type:
pdf-S804B-C40 High Performance Circuit Breaker - ABB - S804B-C40 - 2CCS814001R0404English92 Kbytespdf-S804B-C40 High Performance Circuit Breaker - ABB - S804B-C40 - 2CCS814001R0404
