> >>>S803S-C6 2CCS863001R0064 ABB S803S-C6 High Performance Circuit Breaker
Vorheriges Produkt Nächstes Produkt

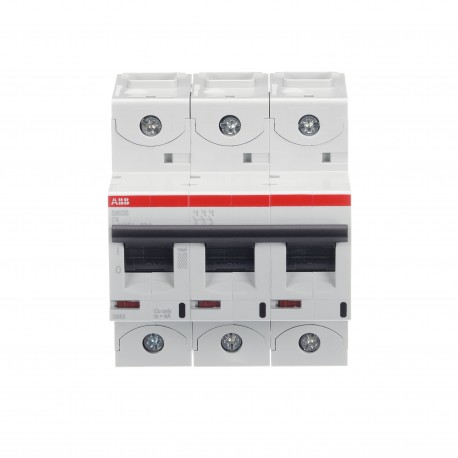

S803S-C6 2CCS863001R0064 ABB S803S-C6 High Performance Circuit Breaker Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

S803S-C6 2CCS863001R0064 ABB S803S-C6 High Performance Circuit Breaker

2CCS863001R0064

ABB

S803S-C6 High Performance Circuit Breaker

Mehr Infos


Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter

Industriell > S800S

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $191.61
Stückpreis: $191.61

Menge Preis
1+$191.61
2+$191.27
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Die S803S-C6 ist eine 3-polige Hochleistungs-Sicherungsautomat mit C-Charakteristik, mit Käfig terminal und einen Nennstrom von 6 A. Es ist eine aktuelle Begrenzung Gerät mit einem maximalen Schaltvermögen von 50kA bei 240/415V. Es kann verwendet werden für Spannungen bis zu 400/690V und DC-als auch. Es hat zwei verschiedene stolpern Mechanismen, die thermische Auslösung Mechanismus für überlastschutz und elektromechanischen Mechanismus für die Auslösung Kurzschluss-Schutz. Die S803S-C6 konform mit IEC/EN 60947-2 und erlaubt den Einsatz für industrielle Anwendungen. Es verfügt über zahlreiche Zulassungen, es kann daher weltweit eingesetzt werden. Das umfangreiche Zubehör macht die Nutzung von S803S-C6 komfortabler. Durch die schnelle arc Aussterben S803S-C6 Ihrer Anwendung gesichert werden.

Bestellen

  • EAN:
    7612271408169
  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85362020

Abmessungen

  • Produkt Netto-Breite:
    81mm
  • Produkt Netto Tiefe:
    82.5mm
  • Produkt Netto-Höhe:
    95mm
  • Produkt-Netto-Gewicht:
    0.74kg

Container Informationen

  • Paket Level 1-Einheiten:
    1 Stück
  • Paket Level 1 Breite:
    105 mm
  • Paket Level 1 Länge:
    86 mm
  • Paket Level 1 Höhe:
    99 mm
  • Paket Level 1 Brutto-Gewicht:
    0,77 kg
  • Paket Level 1-EAN:
    7612271408169

Umwelt

  • Umgebungstemperatur:
    Betrieb -25 ... +60 °C
    Lagerung -40 ... +70 °C
  • Widerstand gegen Vibrationen acc. IEC 60068-2-6:
    2 - 13.2 Hz / 1mm
    13.2 - 100 Hz / 0.7 g
    mit Last 100% x Ie
  • Umgebungsbedingungen:
    Feuchte Wärme Zyklisch acc. IEC 60068-2-30 12+12 Zyklus
    Feuchte Wärme Zyklisch acc. IEC 60068-2-30 55°C @ 90-96%
    Feuchte Wärme Zyklisch acc. IEC 60068-2-30 25°C bei 90-100%
    Trockene Wärme Test B acc. IEC 60068-2-2 16 Stunden @ 55 °C
    Trockene Wärme Test B acc. IEC 60068-2-2 2 Stunden @ 70 °C
  • RoHS Status:
    Nach der EU-Richtlinie 2002/95/EC August 18, 2005 und änderung

Technische

  • Standards:
    IEC/EN 60947-2 IEC/EN 60898-1
  • Anzahl der Pole:
    3
  • Auslösekennlinie:
    C
  • Nennstrom (Ichn):
    6 A
  • Bemessungs-Spannung:
    400/690 V AC
    375 V DC
  • Verlustleistung:
    bei Nenn-Betriebsbedingungen pro Pol 1,8 W
  • Bemessungsisolationsspannung (Uich):
    690 V AC
  • Bemessungs-Frequenz (f):
    50 / 60 Hz
  • Rated Ultimate Short-Circuit Breaking Capacity (Ichcu):
    (240 / 415 V AC) 50 kA
    (254 / 440 V AC) 30 kA
    (400 / 690 V AC) 6 kA
    (125 V DC) 30 kA
  • Rated Service-Kurzschluss-Ausschaltvermögen (Ics):
    (240 / 415 V AC) 40 kA
    (254 / 440 V AC), 22.5 kA
    (400 / 690 V AC) 4 kA
    (125 V DC) 30 kA
  • Überspannungskategorie:
    IV
  • Verschmutzungsgrad:
    3
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    8 kV
  • Gehäuse Material:
    Isolierung der Gruppe I, RAL 7035
  • Kontakt Stellungsanzeige:
    ON / OFF / TRIP
  • Schutzart:
    acc. IEC 60529 IP20
  • Bemerkungen:
    Verbindung von oben und unten
    Anschluss mit CU nur
    IP40 in Gehäuse mit Deckel
    Käfig-Klemme mit unverlierbaren Schrauben
  • Elektrische Lebensdauer:
    10000 Zyklus
  • Mechanische Ausdauer:
    10000 Zyklus
  • Terminal-Typ:
    Schraubklemmen
  • Anschluss-Kapazität:
    Litze 1 ... 50 mm2
    Flexibel 1 ...70 mm2
  • Anzugsmoment:
    3,5 N·m
    31 in·lb
  • Empfohlener Schraubendreher:
    Pozidriv 2
  • Montage auf DIN-Schiene:
    TH35-15 (35 x 15 mm Montage-Schiene) gem. IEC 60715
    Hutschienen TH35-7,5 (35 x 7,5 mm Hutschiene) acc. IEC 60715
  • Einbaulage:
    Jeder

Zertifikate und Erklärungen (Dokument-Nummer)

Klassifikationen

  • ETIM 4:
    EC000042 - Miniatur-Leistungsschalter (MCB)
  • ETIM 5:
    EC000042 - Miniatur-Leistungsschalter (MCB)
  • Objekt-Classification Code:
    F

Datasheet - PDF

▲
Titel: Größe: Typ:
S803S-C6 High Performance Circuit Breaker - ABB - S803S-C6 - 2CCS863001R0064 96 Kbytes S803S-C6 High Performance Circuit Breaker - ABB - S803S-C6 - 2CCS863001R0064
S803S-C6 2CCS863001R0064 ABB S803S-C6 High Performance Circuit Breaker 92 Kbytes S803S-C6 High Performance Circuit Breaker - ABB - S803S-C6 - 2CCS863001R0064
