> >>>OT315E04K 1SCA022763R5710 ABB OT315E04K Trennschalter
Vorheriges Produkt Nächstes Produkt

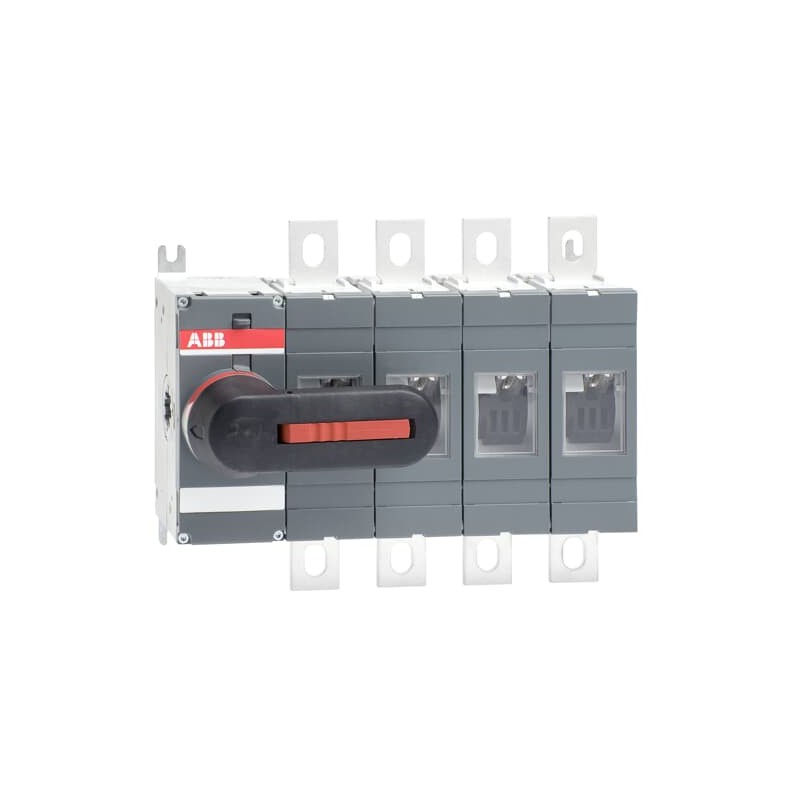

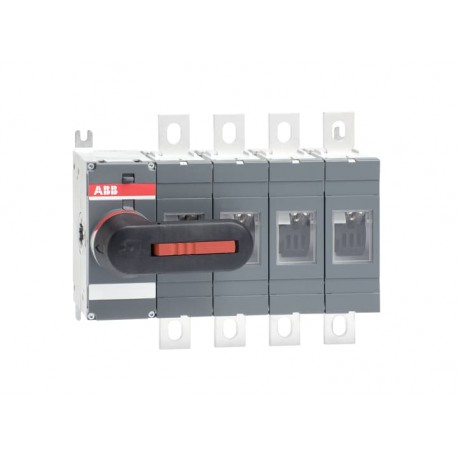

OT315E04K 1SCA022763R5710 ABB OT315E04K Trennschalter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

OT315E04K 1SCA022763R5710 ABB OT315E04K Trennschalter

1SCA022763R5710

ABB

OT315E04K Trennschalter

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Handschalter > OT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $262.22
Stückpreis: $262.22

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Mit einer black-Test-OFF-ON Kunststoffgriff und Welle als standard. Der Griff ist abschließbar in der OFF-position.

Bestellen

  • EAN:
    6417019249360
  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85365080

Abmessungen

  • Produkt Netto-Breite:
    331mm
  • Produkt Netto-Höhe:
    185mm
  • Produkt Netto Tiefe:
    107mm
  • Produkt-Netto-Gewicht:
    3.5kg

Container Informationen

  • Paket Level 1-Einheiten:
    1 Stück
  • Paket Level 1 Breite:
    204 mm
  • Paket Level 1 Höhe:
    167 mm
  • Paket Level 1 Länge:
    275 mm
  • Paket Level 1 Brutto-Gewicht:
    3,5 kg
  • Paket Level 1-EAN:
    6417019249360

Umwelt

  • RoHS Status:
    Geplante Folgen der EU-Richtlinie 2002/95/EC August 18, 2005 und änderung nach 2006-06-01

Weitere Informationen

  • Herkömmliche Free-air Thermal Current (Ith):
    q = 40 °C 315 A
  • Konventioneller Thermischer Strom (Idie):
    Vollständig Geschlossene 315 A
  • Dielektrische Prüfspannung:
    10000 V
  • Erder Typ:
    Keine Weitere Art
  • Griff Typ:
    Direkte
  • IIT Publishing Status:
    Level 0 - Information enabled
  • Enthält:
    Griff und Welle
  • Montage Typ:
    Normal
  • Anzahl der Pole:
    4
  • Betätigungsvorrichtung:
    Mechanismus an das Ende der switch
  • Betriebsart:
    Vor Betrieben
  • Verschmutzungsgrad:
    3
  • Position von Line Terminals:
    Top-In - Bottom-Out
  • Verlustleistung:
    bei Nenn-Betriebsbedingungen pro Pol 6.5 W
  • Produkt-Typ:
    OT315
  • Produkt-Name:
    Lasttrennschalter
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    12 kV
  • Bemessungsisolationsspannung (Uich):
    1000 V
  • Bemessungs-Betriebsstrom AC-21A (iche):
    (380 ... 415 V) 315 A
    (500 V) 315 A
    (690 V) 315 A
  • Bemessungs-Betriebsstrom AC-21B (iche):
    (690 V) 315 A
    (500 V) 315 A
    (380 ... 415 V) 315 A
  • Bemessungs-Betriebsstrom AC-22A (iche):
    (380 ... 415 V) 315 A
    (500 V) 315 A
    (690 V) 315 A
  • Bemessungs-Betriebsstrom AC-22B (iche):
    (690 V) 315 A
    (500 V) 315 A
    (415 V) 315 A
  • Bemessungs-Betriebsstrom AC-23A (iche):
    (690 V) 315 A
    (380 ... 415 V) 315 A
    (500 V) 315 A
  • Bemessungs-Betriebsstrom AC-23B (iche):
    (690 V) 315 A
    (500 V) 315 A
    (380 ... 415 V) 315 A
  • Bemessungs-Strom AC-23A (Pe):
    (690 V 315 kW
    (500 V) 220 kW
    (400 ... 415 V) 180 kW
    (400 V) 160 kW
    (220 V ... 240 V) 100 kW
  • Bemessungs-kurzzeitstromfestigkeit (ichcw):
    für 1-s-15000 Eine
  • Besondere Funktionen:
    Keine
  • Standards:
    IEC
  • Terminal-Typ:
    Lug terminals
  • Terminalbreite:
    25 mm
  • Anzugsmoment:
    Draht-Klemme 30 ... 44 N·m

Zertifikate und Erklärungen (Dokument-Nummer)

Klassifikationen

  • ETIM 5:
    EC000216 - Lasttrennschalter
  • Objekt-Classification Code:
    Q

Datasheet - PDF

▲
Titel: Größe: Typ:
OT315E04K switch-disconnector - ABB - OT315E04K - 1SCA022763R5710 91 Kbytes OT315E04K switch-disconnector - ABB - OT315E04K - 1SCA022763R5710
OT315E04K 1SCA022763R5710 ABB OT315E04K Trennschalter 77 Kbytes OT315E04K switch-disconnector - ABB - OT315E04K - 1SCA022763R5710
