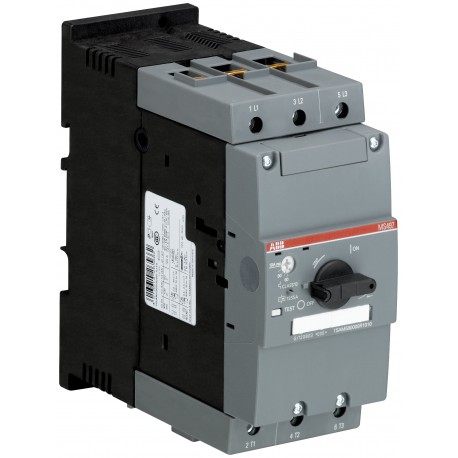

MS497-50 1SAM580000R1006 ABB MS497-50 Manual Motor Starter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MS497-50 1SAM580000R1006 ABB MS497-50 Manual Motor Starter

MS497-50

1SAM580000R1006

ABB

Verfügbar

Schiff am heute

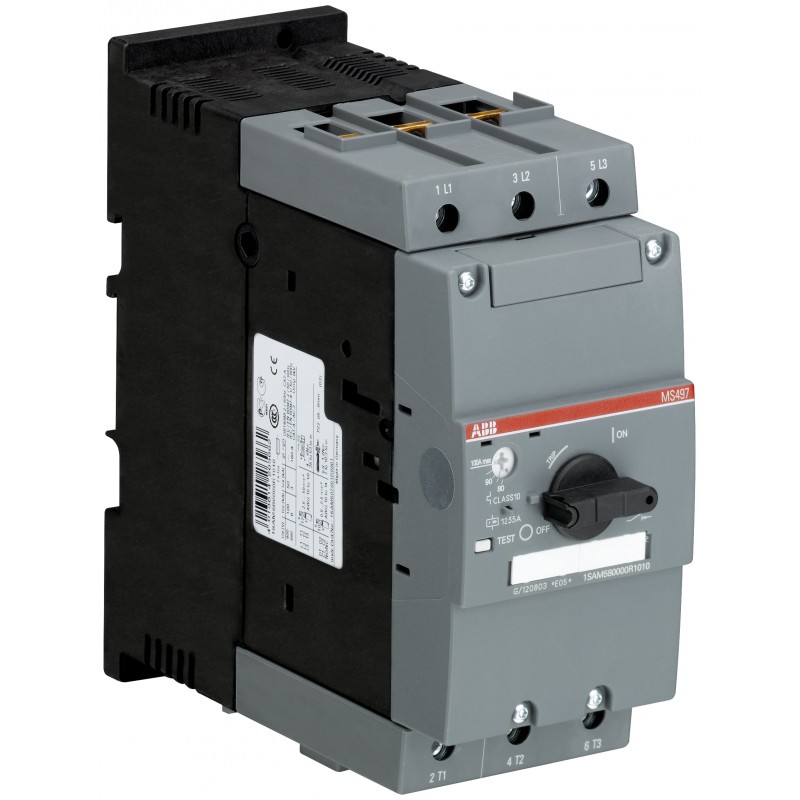

MS497-50 Manual Motor Starter

Mehr Infos


Motorschutz Motorschutzschalter  Motorschutzrelais

Elektronische Motorschutzrelais

Electronic motor protection relays Mx4xx

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

MengePreis
1+$338.77
2+$332.74
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Die MS497-50 manual motor starter ist eine 70 mm Breite Geräte mit einem Bemessungs-Strom von Ie = 50.0 A. Dieses Gerät wird verwendet, um manuell ein-und ausschalten von Motoren und schützen Sie zuverlässig und ohne die Notwendigkeit für eine Sicherung gegen Kurzschlüsse, überlast-und Phasen-Fehler. Die manuelle Motorstarter bietet eine Nenn-service-Kurzschluss-Ausschaltvermögen Ics = 50 kA bei 400 VAC und die Reise der Klasse 10. Weitere features sind die build-in-disconnect-Funktion, Temperatur-Kompensation, trip-free-Mechanismus und einen Drehgriff mit einem klaren Stellung-Anzeige. Das manual motor starter ist geeignet für drei - und einphasige Anwendungen. Der Griff ist abschließbar zum Schutz gegen unbefugten änderungen. Hilfsschalter, Signal Kontakte, Unterspannungsauslöser und shunt-Reisen sind als Zubehör erhältlich.

Bestellen

  • EAN:
    4013614265624
  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85362010

Abmessungen

  • Produkt Netto-Breite:
    70mm
  • Produkt Netto-Höhe:
    165mm
  • Produkt Netto Tiefe:
    174mm
  • Produkt-Netto-Gewicht:
    2.23kg

Container Informationen

  • Paket Level 1-Einheiten:
    1 Stück
  • Paket Level 1 Breite:
    76,5 mm
  • Paket Level 1 Höhe:
    171 mm
  • Paket Level 1 Länge:
    190 mm
  • Paket Level 1 Brutto-Gewicht:
    2.244 kg

Umwelt

  • Umgebungstemperatur:
    Betrieb -20 ... +70 °C
    Betrieb Kompensiert -20 ... +60 °C
    Lagerung -50 ... +80 °C
  • Umgebungstemperatur-Kompensation:
    Ja
  • Maximale Betriebshöhe Zulässig:
    2000 m
  • Schock-acc. IEC 60068-2-27:
    11 ms Puls 25g
  • RoHS Status:
    Nach der EU-Richtlinie 2002/95/EC August 18, 2005 und änderung

Technische UL/CSA

  • Maximale Betriebsspannung UL/CSA:
    Main Circuit 600 V AC
  • Ampere-Nennwert UL/CSA:
    45 A
  • PS-Bewertung UL/CSA:
    (200 V AC) Dreiphasen-15 PS
    (208 V AC) Dreiphasen-15 PS
    (220 V ... 240 V AC) Dreiphasen-20 PS
    (440 ... 480 V AC) Three-Phase 40 PS
    (550 ... 600 V AC) Drei Phase 50 PS
  • General Use Rating UL/CSA:
    (600 V AC) 45 A
  • Anschluss Kapazität Hauptstromkreis gemäß UL/CSA:
    Flexible 1x 10 ... 2/0 AWG
    Flexible 1/2x-10 ... 1/0 AWG
    Gestrandet 1x 10 ... 2/0 AWG
    Stranded 1/2x-10 ... 1/0 AWG
  • Anzugsdrehmoment UL/CSA:
    Main Circuit 35 ... 53 in·lb

Weitere Informationen

  • Antrieb Typ:
    Drehgriff
  • Anschluss Kapazität-Main-Circuit:
    Flexibel mit Aderendhülse 1x 2.5 ... 50 mm2
    Flexibel mit Aderendhülse 2x 2.5 ... 35 mm2
    Solide 1/2x 2.5 ... 16 mm2
    Gestrandet 1x 10 ... 70 mm2
    Gestrandet 2x 10 ... 50 mm2
  • Herkömmliche Free-air Thermal Current (Ith):
    Haupt-Schaltung 45 Ein
  • Schutzart:
    Gehäuse IP20
    Main Circuit Terminals IP00
  • Elektrische Lebensdauer:
    25000 Zyklus
  • IIT Publishing Status:
    Level 0 - Information enabled
  • Mechanische Haltbarkeit:
    50000 Zyklus
  • Montage auf DIN-Schiene:
    TH35-15 (35 x 15 mm Montage-Schiene) gem. IEC 60715
    Hutschienen TH35-7,5 (35 x 7,5 mm Hutschiene) acc. IEC 60715
  • Einbaulage:
    Position 1 bis 6
  • Anzahl der Pole:
    3
  • Anzahl von Geschützten Polen:
    3
  • Verschmutzungsgrad:
    3
  • Verlustleistung:
    bei Nenn-Betriebsbedingungen pro Pol 3.5 ... 6.7 W
  • Produkt-Typ:
    MS497
  • Produkt-Name:
    Manual Motor Starter
  • Nennstrom (Ichn):
    45 A
  • Bemessungs-Frequenz (f):
    Haupt-Schaltung 50 Hz
    Main Circuit 60 Hz
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    Main Circuit 6 kV
  • Bewertet Instantaneous Short-Circuit Current Setting (Ichich):
    650 Ein
  • Bemessungsisolationsspannung (Uich):
    690 V
  • Bemessungs-Strom (Ie):
    45 A
  • Bemessungs-Betriebsstrom AC-3 (Ie):
    45 A
  • Bemessungs-Strom AC-3 (Pe):
    (400 V) Dreiphasen-22 kW
  • Bemessungs-Spannung:
    Hauptstromkreis 690 V AC
    Main Circuit 450 V DC
  • Rated Service-Kurzschluss-Ausschaltvermögen (Ics):
    (230 V AC) 100 kA
    (AC 400 V) 50 kA
    (440 V AC) 50 kA
    (500 V AC) 7,5 kA
    (690 V AC) 5 kA
  • Rated Service-Kurzschluss-Ausschaltvermögen, in % von Icu (ichcs):
    100 %
  • Rated Ultimate Short-Circuit Breaking Capacity (Ichcu):
    (230 V AC) 100 kA
    (400 V AC) 100 kA
    (440 V AC) 100 kA
    (500 V AC) 15 kA
    (690 V AC) 10 kA
  • Rated Uninterrupted Current (Iu):
    45 A
  • Empfohlener Schraubendreher:
    Hexagon 4
  • RoHS-Datum:
    0016
  • Einstellbereich:
    40 ... 50 A
  • Standards:
    IEC/EN 60947-1
    IEC/EN 60947-2
    IEC/EN 60947-4-1
    UL 508
    CSA 22.2 No. 14
  • Anzugsmoment:
    Haupt-Stromkreis 4 ... 6 N·m
  • Abisolierlänge:
    Main Circuit 17 mm

Zertifikate und Erklärungen (Dokument-Nummer)

Klassifikationen

  • eClass:
    7.0 27370401
  • ETIM 4:
    EC000074 - Motor-protective-circuit-breaker
  • ETIM 5:
    EC000074 - Motor-protective-circuit-breaker
  • Objekt-Classification Code:
    F
  • UNSPSC:
    39121521
