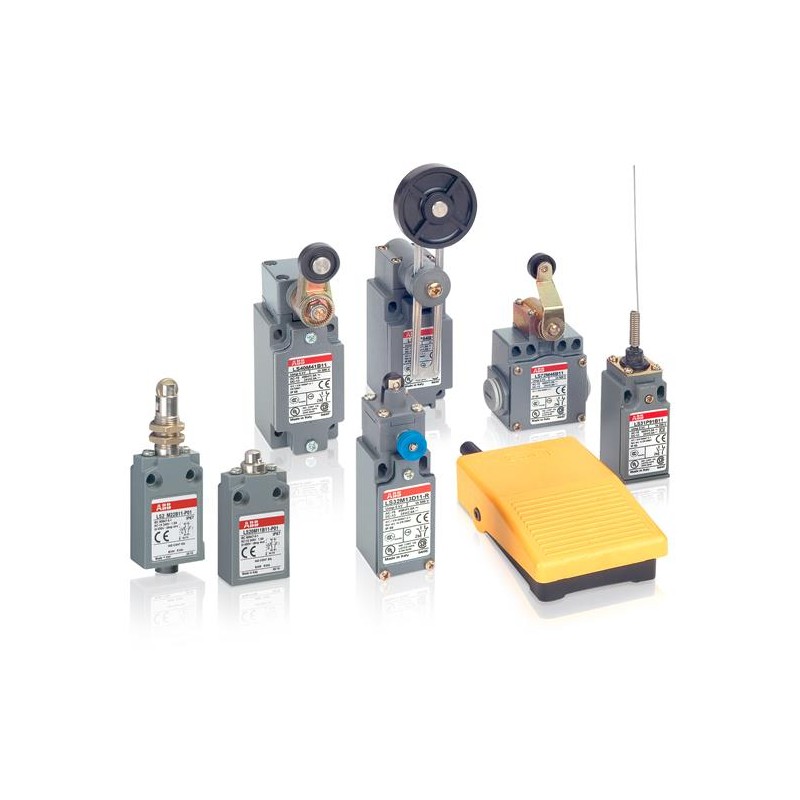

LS31P15L20 1SBV010115R1320 ABB LS31P15L20 Endschalter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

LS31P15L20 1SBV010115R1320 ABB LS31P15L20 Endschalter

LS31P15L20

1SBV010115R1320

ABB

Verfügbar

Schiff am heute

LS31P15L20 Endschalter

Mehr Infos


Endlagenschalter Endschalter Begrenzungsschalter

Detektoren und Endschalter

Limit switches FRCTLP

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

MengePreis
1+$28.44
7+$25.82
13+$25.26
19+$24.97
25+$24.77
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



LS31P15L20 Limit Switch

Ordering

  • EAN:
    3471522000279
  • Minimum Order Quantity:
    10 piece
  • Customs Tariff Number:
    85369085

Dimensions

  • Product Net Width:
    30 mm
  • Product Net Weight:
    0.085 kg

Container Information

  • Package Level 1 Units:
    1 piece
  • Package Level 1 Width:
    95 mm
  • Package Level 1 Height:
    95 mm
  • Package Level 1 Length:
    32 mm
  • Package Level 1 Gross Weight:
    0.085 kg
  • Package Level 1 EAN:
    3471522000279

Environmental

  • Ambient Air Temperature:
    Operation -25 … +70 °C
    Storage -30 … +80 °C
  • Resistance to Shock acc. to IEC 60068-2-27:
    Half-sine Pulse for 11 ms, No Change in Contact Position 50 m/s²
  • Resistance to Vibrations acc. to IEC 60068-2-6:
    25g (10 to 500 Hz) no change in position of contacts greater than 100 µs

Technical UL/CSA

  • Pilot Duty of Contact Elements acc. UL508:
    A600
    Q600
  • Flammability According to UL94:
    V0

Additional Information

  • Action Type of the Contact Element (acc. to IEC 60947-5-1):
    simultaneous slow action contacts
  • Actuating Force:
    Minimum Force acc. to IEC 60947-5-1 18 N
  • Actuation Speed:
    acc. to IEC 60947-5-1 Max. 0.50 m/s
    acc. to IEC 60947-5-1 Min. 0.06 m/s
  • Actuator Type:
    right angle key
  • Angular Head Adjustment:
    adjustable head every 90°
  • Angular Lever Adjustment:
    none
  • Climatic Withstand:
    according to IEC 68-2-3 and salty mist according to IEC 68-2-11
  • Connecting Capacity:
    AWG 20 ... AWG 14
    0.5 ... 2.5 mm²
  • Connecting terminals (delivered in open position):
    M3.5 (+,-) pozidriv 2 screw with cable clamp
  • Consistency (Measured over 1 Million Operations):
    0.1 mm
  • Contact Element Form (acc. to IEC 60947-5-1):
    Zb
  • Conventional Free-air Thermal Current (Ith):
    acc. to IEC 60947-5-1, q = 40 °C 10.0 A
  • Degree of Protection:
    acc. to IEC 60529 IP65
  • Electrical Shock Protection acc. to IEC 536:
    Double insulation - Class II
  • IIT Publishing Status:
    Level 0 - Information enabled
  • Load Factor:
    .5
  • Maximum Electrical Switching Frequency:
    3600 cycles per hour
  • Mechanical Durability:
    > 1 million
  • Mounting by Screws (not supplied):
    2 x M4 screws
  • Mounting Position:
    all positions are authorised
  • Movement to be Detected:
    key translation, on end or lateral
  • Number and Type of Bottom Cable Glands:
    Pg 11 Cable Gland
  • Number of Auxiliary Contacts NO:
    2
  • Positive Opening Operation Force (Direct Opening Action):
    Minimum Force acc. to IEC 60947-5-1 30 N
  • Positive Opening Operation of NC Contact(s):
    No
  • Product Main Type:
    LS30
  • Product Name:
    Limit Switch
  • Rated Frequency (f):
    Supply Circuit 50 Hz
    Supply Circuit 60 Hz
  • Rated Impulse Withstand Voltage (Uimp):
    6 kV
  • Rated Insulation Voltage (Ui):
    acc. to IEC 60947-5-1 and VDE 0110 (Gr. C) 690 V
    acc. to UL/CSA 600 V
  • Rated Operational Current AC-15 (Ie):
    (130 V) 5.5 A
    (230 V) 3.1 A
    (240 V) 3 A
    (24 V) 10 A
    (400 V) 1.8 A
  • Rated Operational Current DC-13 (Ie):
    (110 V) 0.6 / 66 A
    (24 V) 2.8 / 67.2 A
    (250 V) 0.27 / 67.5 A
  • Resistance Between Contacts:
    25 mΩ
  • Standards:
    IEC 60947-1, IEC 60947-5-1, EN 60947-1, EN 60947-5-1, UL 508 and CSA C22-2 N°14
  • Terminal Marking:
    according to EN 50013

Certificates and Declarations (Document Number)

Classifications

  • ETIM 4:
    EC001829 - Position switch modular
  • ETIM 5:
    EC001829 - Position switch modular

Datasheet - PDF

Title:Language:Size:Type:
pdf-LS31P15L20 Limit Switch - ABB - LS31P15L20 - 1SBV010115R1320English95 Kbytespdf-LS31P15L20 Limit Switch - ABB - LS31P15L20 - 1SBV010115R1320
