> >>>LS30P71L20 1SBV010271R1320 ABB LS30P71L20 Endschalter
Vorheriges Produkt Nächstes Produkt

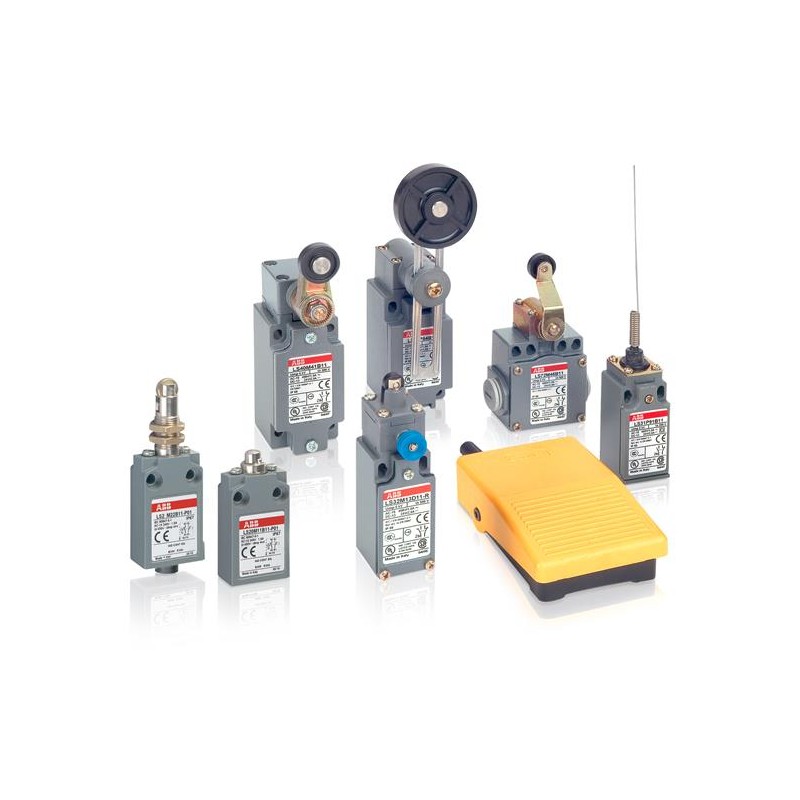

LS30P71L20 1SBV010271R1320 ABB LS30P71L20 Endschalter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

LS30P71L20 1SBV010271R1320 ABB LS30P71L20 Endschalter

LS30P71L20

1SBV010271R1320

ABB

10

LS30P71L20 Endschalter

Mehr Infos


Detektoren und Endschalter > Limit switches FRCTLP

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


LS30P71L20 Limit Switch

Ordering

  • EAN:
    3471522007650
  • Minimum Order Quantity:
    10 piece
  • Customs Tariff Number:
    85369085

Dimensions

  • Product Net Width:
    30mm
  • Product Net Weight:
    0.100kg

Container Information

  • Package Level 1 Units:
    1 piece
  • Package Level 1 Width:
    172 mm
  • Package Level 1 Height:
    43 mm
  • Package Level 1 Length:
    32 mm
  • Package Level 1 Gross Weight:
    0.1 kg
  • Package Level 1 EAN:
    3471522007650

Environmental

  • Ambient Air Temperature:
    Operation -25 … +70 °C
    Storage -30 … +80 °C
  • Resistance to Shock acc. to IEC 60068-2-27:
    Half-sine Pulse for 11 ms, No Change in Contact Position 50 m/s²
  • Resistance to Vibrations acc. to IEC 60068-2-6:
    25g (10 to 500 Hz) no change in position of contacts greater than 100 µs

Technical UL/CSA

  • Pilot Duty of Contact Elements acc. UL508:
    A600
    Q600
  • Flammability According to UL94:
    V0

Additional Information

  • Action Type of the Contact Element (acc. to IEC 60947-5-1):
    simultaneous slow action contacts
  • Actuation Speed:
    acc. to IEC 60947-5-1 Max. 1.50 m/s
    acc. to IEC 60947-5-1 Min. 0.06 m/s
  • Actuation Torque:
    acc. to IEC 60947-5-1 Min. 0.10 N·m
  • Actuator Type:
    adjustable Ø 3 mm stainless steel rod lever
  • Angular Head Adjustment:
    adjustable head every 90°
  • Angular Lever Adjustment:
    10° in 10°
  • Climatic Withstand:
    according to IEC 68-2-3 and salty mist according to IEC 68-2-11
  • Connecting Capacity:
    AWG 20 ... AWG 14
    0.5 ... 2.5 mm²
  • Connecting terminals (delivered in open position):
    M3.5 (+,-) pozidriv 2 screw with cable clamp
  • Consistency (Measured over 1 Million Operations):
    0.1 mm
  • Contact Element Form (acc. to IEC 60947-5-1):
    Zb
  • Conventional Free-air Thermal Current (Ith):
    acc. to IEC 60947-5-1, q = 40 °C 10.0 A
  • Degree of Protection:
    acc. to IEC 60529 IP65
  • Electrical Shock Protection acc. to IEC 536:
    Double insulation - Class II
  • IIT Publishing Status:
    Level 0 - Information enabled
  • Load Factor:
    .5
  • Maximum Electrical Switching Frequency:
    3600 cycles per hour
  • Mounting by Screws (not supplied):
    2 x M4 screws
  • Mounting Position:
    all positions are authorised
  • Movement to be Detected:
    Fully Directional Translation Movement
  • Number and Type of Bottom Cable Glands:
    Pg 13,5 Cable Gland
  • Number of Auxiliary Contacts NO:
    2
  • Positive Opening Operation of NC Contact(s):
    No
  • Product Main Type:
    LS30
  • Product Name:
    Limit Switch
  • Rated Frequency (f):
    Supply Circuit 50 Hz
    Supply Circuit 60 Hz
  • Rated Impulse Withstand Voltage (Uimp):
    6 kV
  • Rated Insulation Voltage (Ui):
    acc. to IEC 60947-5-1 and VDE 0110 (Gr. C) 690 V
    acc. to UL/CSA 600 V
  • Rated Operational Current AC-15 (Ie):
    (130 V) 5.5 A
    (230 V) 3.1 A
    (240 V) 3 A
    (24 V) 10 A
    (400 V) 1.8 A
  • Rated Operational Current DC-13 (Ie):
    (110 V) 0.6 / 66 A
    (24 V) 2.8 / 67.2 A
    (250 V) 0.27 / 67.5 A
  • Resistance Between Contacts:
    25 mΩ
  • Standards:
    IEC 60947-1, IEC 60947-5-1, EN 60947-1, EN 60947-5-1, UL 508 and CSA C22-2 N°14
  • Terminal Marking:
    according to EN 50013

Certificates and Declarations (Document Number)

Classifications

  • ETIM 4:
    EC001829 - Position switch modular
  • ETIM 5:
    EC001829 - Position switch modular
  • UNSPSC:
    39121500

Datasheet - PDF

▲
Titel: Größe: Typ:
LS30P71L20 Limit Switch - ABB - LS30P71L20 - 1SBV010271R1320 95 Kbytes LS30P71L20 Limit Switch - ABB - LS30P71L20 - 1SBV010271R1320
LS30P71L20 1SBV010271R1320 ABB LS30P71L20 Endschalter 94 Kbytes LS30P71L20 Limit Switch - ABB - LS30P71L20 - 1SBV010271R1320
